Основные гидролинии (1-3) — HITACHI UH261

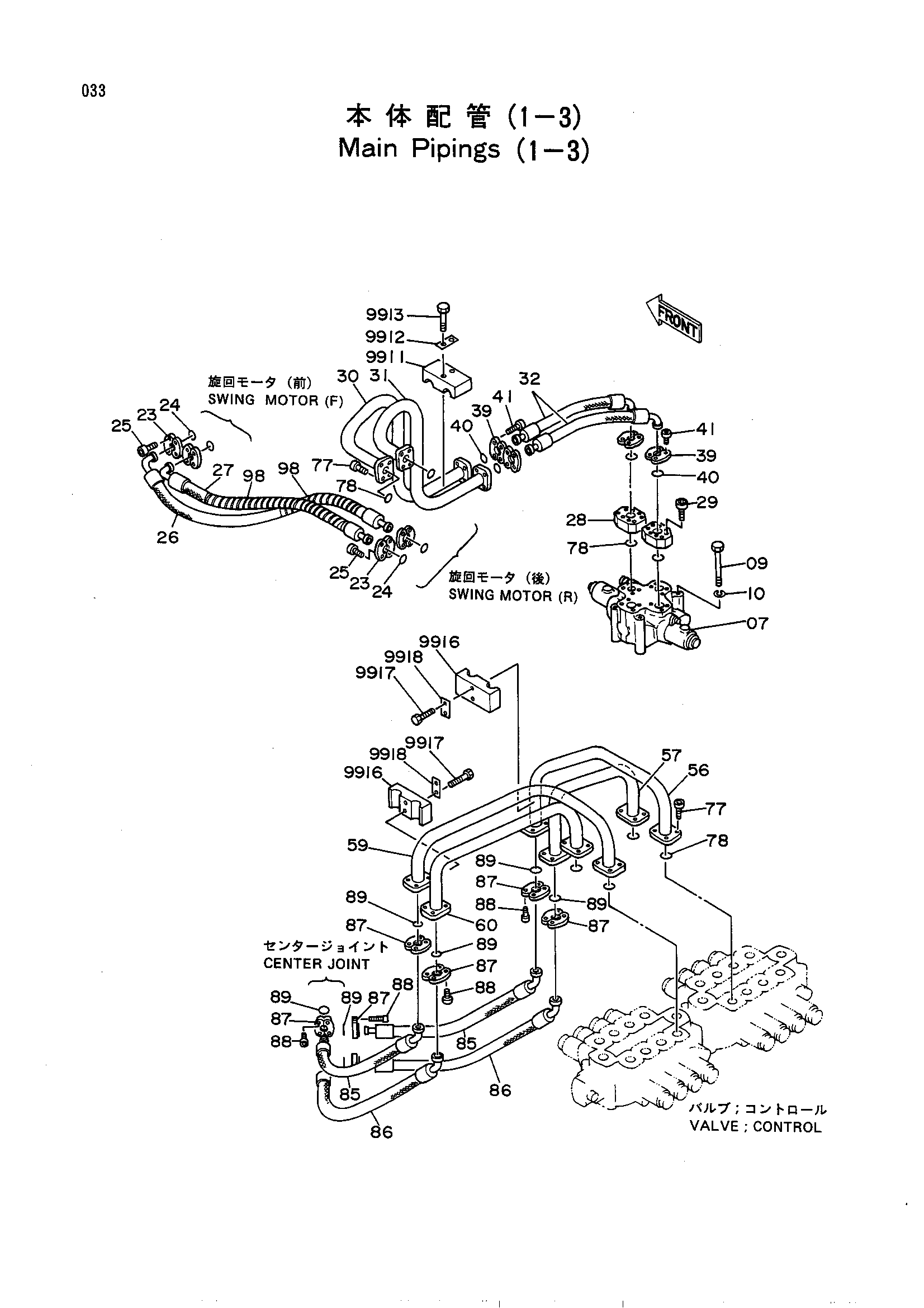

Заводская схема «Основные гидролинии (1-3)» для HITACHI UH261. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 07 | 4162443 | Гидрораспределитель(поворот) | 1 |
| 09 | M111204 | Болт | 3 |
| 10 | A590912 | Пружинная шайба | 3 |
| 23 | 4085560 | Фланец сприт | 8 |
| 24 | 966993 | Уплотнительное кольцо | 4 |
| 25 | M341240 | Болт | 16 |
| 26 | 4162924 | Шланг | 1 |
| 27 | 4095042 | Шланг | 1 |
| 28 | 3016509 | Фланец | 2 |
| 29 | M341436 | Болт с внутренним шестигранником | 8 |
| 30 | 8030511 | Трубка | 1 |
| 31 | 8030510 | Трубка | 1 |
| 32 | 4099860 | Шланг | 2 |
| 39 | 4085560 | Разъёмный фланец | 8 |
| 40 | 966993 | Уплотнительное кольцо | 4 |
| 41 | M341240 | Болт с внутренним шестигранником | 16 |
| 56 | 8020992 | Трубка | 1 |
| 57 | 8020991 | Трубка | 1 |
| 59 | 8020990 | Трубка | 1 |
| 60 | 8020989 | Трубка | 1 |
| 77 | M341445 | Болт с внутренним шестигранником | 24 |
| 77 | M341445 | Болт с внутренним шестигранником | 24 |
| 78 | 4508805 | Уплотнительное кольцо | 8 |
| 78 | 4508805 | Уплотнительное кольцо | 8 |
| 85 | 4099865 | Шланг | 2 |
| 86 | 4099866 | Шланг | 2 |
| 87 | 4089703 | Разъёмный фланец | 16 |
| 88 | M341445 | Болт с внутренним шестигранником | 32 |
| 89 | 4508805 | Уплотнительное кольцо | 8 |
| 98 | 4044420 | Защитный кожух | 3 |
| 9911 | 4118856 | Хомут трубки | 1 |
| 9912 | 442687 | Стопорная пластина | 1 |
| 9913 | M111263 | Болт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH261 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
