Редукинг клапан — HITACHI UH261

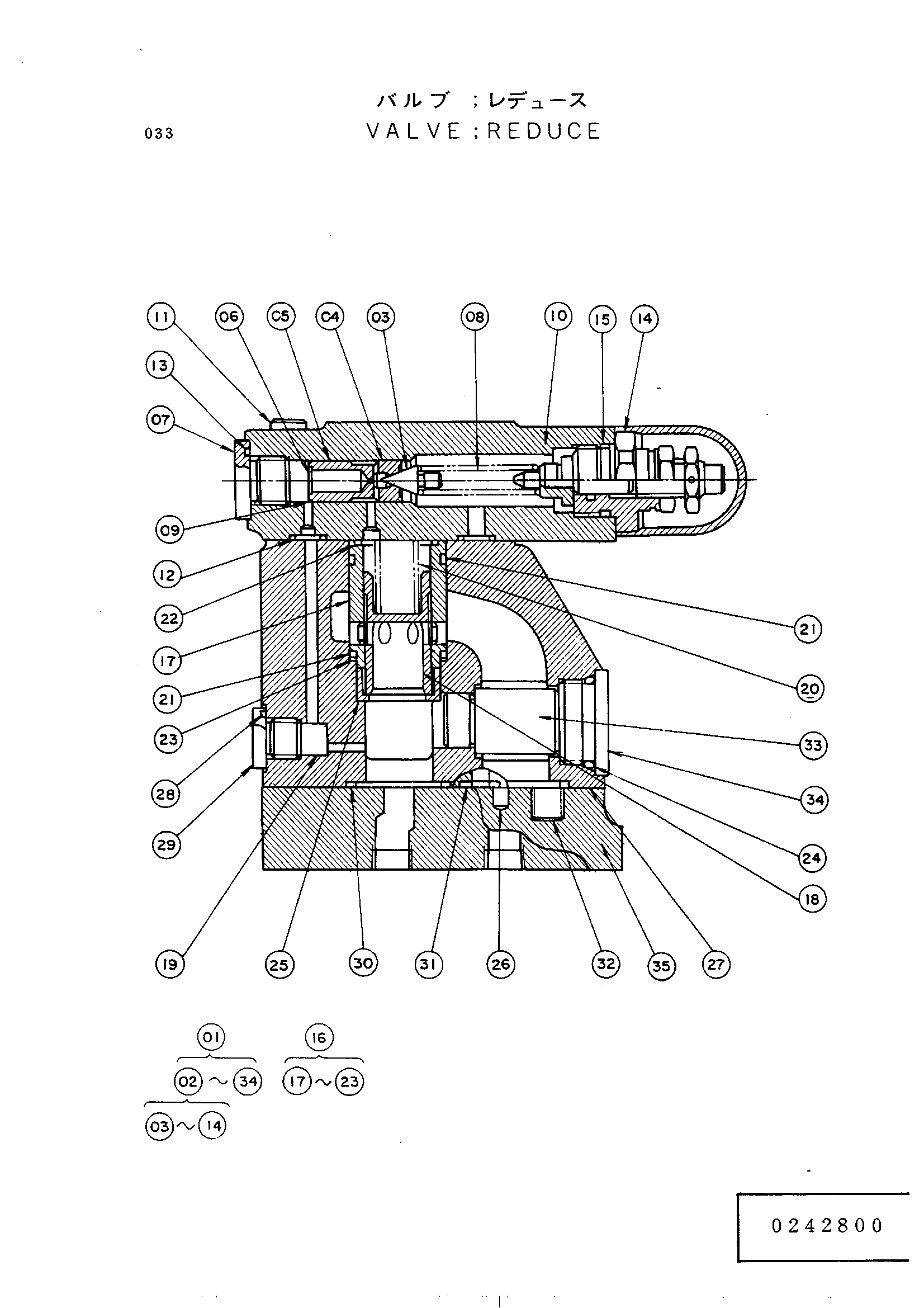

Заводская схема «Редукинг клапан» для HITACHI UH261. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4145494 | Клапан редуке(34) | 1 | |
| 01 | 0242801 | Клапан узел Y | 1 |
| 02 | 0242802 | Пилотный клапан | 1 |
| 03 | 0242803 | Тарельчатый клапан | 1 |
| 07 | 0124805 | Пробка | 1 |
| 08 | 0242804 | Пружина | 1 |
| 09 | 0242805 | Стопорное кольцо | 2 |
| 10 | 0242806 | Корпус | 1 |
| 11 | 0135602 | Болт с внутренним шестигранником | 4 |
| 12 | 4506320 | Уплотнительное кольцо | 2 |
| 13 | 4506420 | Уплотнительное кольцо | 1 |
| 14 | 0242807 | Регулировка в сборе | 1 |
| 15 | 985099 | Уплотнительное кольцо | 1 |
| 16 | 0242808 | Плунжер в сборе | 1 |
| 19 | 0242809 | Форсунка | 1 |
| 21 | 0242810 | Уплотнительное кольцо | 2 |
| 22 | 0242811 | Уплотнительное кольцо | 1 |
| 23 | 0242812 | Опорное кольцо | 1 |
| 24 | 4509180 | Уплотнительное кольцо | 1 |
| 25 | 0242813 | Втулка | 1 |
| 26 | 0242814 | Пружинный штифт | 1 |
| 27 | 0242815 | Корпус | 1 |
| 28 | 4506416 | Уплотнительное кольцо | 1 |
| 29 | 0125804 | Пробка | 1 |
| 30 | 4506418 | Уплотнительное кольцо | 2 |
| 31 | 4506320 | Уплотнительное кольцо | 2 |
| 32 | M341040 | Болт с внутренним шестигранником | 4 |
| 33 | 0242816 | Втулка | 1 |
| 34 | 0242817 | Пробка | 1 |
| 35 | 0242818 | Пластина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH261 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
