Радиатор — HITACHI UH261

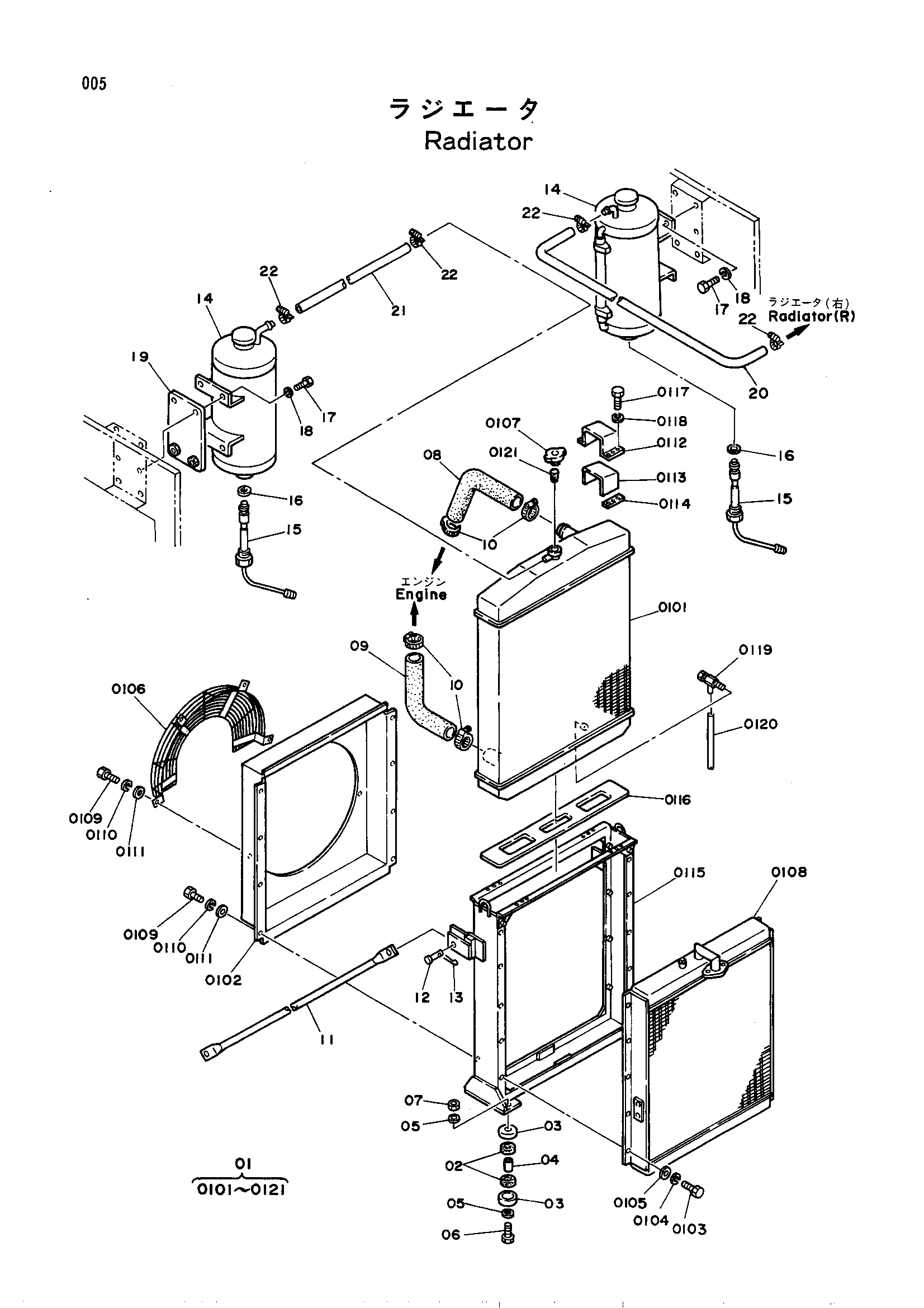

Заводская схема «Радиатор» для HITACHI UH261. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4161059 | Радиатор | 2 |
| 0101 | 4173136 | Радиатор | 1 |
| 0102 | 4173137 | Направляющая FUN | 1 |
| 0103 | M111020 | Болт | 10 |
| 0104 | A590910 | Пружинная шайба | 10 |
| 0105 | A590110 | Шайба | 10 |
| 0106 | 4167723 | Защитный кожух | 1 |
| 0107 | 4117648 | Колпачок | 1 |
| 0108 | 4173140 | Масляный радиатор | 1 |
| 0109 | M111016 | Болт | 12 |
| 0110 | A590910 | Пружинная шайба | 12 |
| 0111 | A590110 | Шайба | 12 |
| 0112 | 4173138 | Хомут | 2 |
| 0113 | 4173139 | Резиновая прокладка | 2 |
| 0114 | 4160874 | Регулировочная шайба | 4 |
| 0115 | 4173141 | Рама | 1 |
| 0116 | 4173142 | Резиновая прокладка | 1 |
| 0117 | J900825 | Болт | 12 |
| 0118 | A590908 | Пружинная шайба | 12 |
| 0119 | 4024715 | Кокк дренажный | 1 |
| 0120 | 4056836 | Трубка винйл | 1 |
| 0121 | 4050682 | Сетчатый фильтр | 1 |
| 02 | 4075750 | Резиновая прокладка | 16 |
| 03 | 4053316 | Ограничитель | 16 |
| 04 | 4122246 | Проставка | 8 |
| 05 | 4114405 | Шайба | 16 |
| 06 | M111690 | Болт | 8 |
| 07 | 4026892 | U-образная гайка | 8 |
| 08 | 4097651 | Шланг | 2 |
| 09 | 4097652 | Шланг | 2 |
| 10 | 4504491 | Хомут шланга | 8 |
| 11 | 4512711 | Стойка | 4 |
| 12 | 4122051 | Палец | 8 |
| 13 | A764025 | Шплинт | 8 |
| 14 | 4131687 | Бак воды | 2 |
| 15 | 4131665 | Выключатель уровень | 2 |
| 16 | 4131721 | Манжета | 2 |
| 17 | M111025 | Болт | 8 |
| 18 | A590910 | Пружинная шайба | 8 |
| 19 | 9717523 | Пластина | 1 |
| 20 | 4149895 | Водяной шланг(L=750) | 1 |
| 21 | 4149896 | Водяной шланг(L=600) | 1 |
| 22 | 4508575 | Хомут шланга | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH261 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
