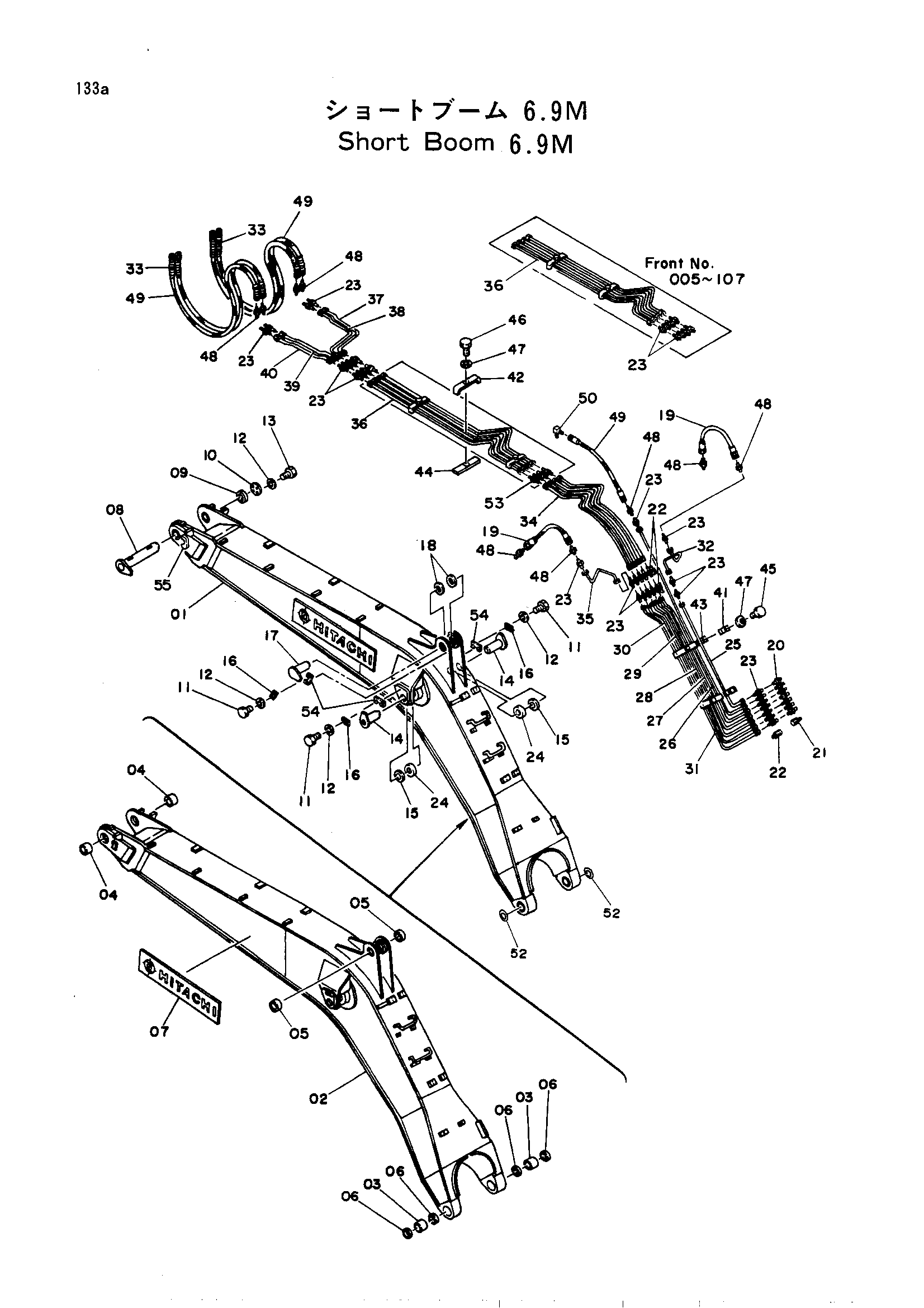

Укороченный стрела (6.9M) — HITACHI UH261

Заводская схема «Укороченный стрела (6.9M)» для HITACHI UH261. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	9058827	Стрела в сборе	1
02	5001675	Стрела	1
03	4161702	Втулка	2
04	4107077	Втулка	2
05	4107075	Втулка	2
06	4143624	Пылезащитное уплотнение	4
07	4072622	Информационный пластина	2
08	8022039	Палец	1
09	4084011	Проставка	1
10	4123818	Ограничитель	1
11	M112045	Болт	6
12	A590920	Пружинная шайба	10
13	M112045	Болт	4
14	8021920	Палец	2
15	4123052	Проставка	2
16	4122729	Пластина	3
17	8029821	Палец	1
18	4048537	Шайба	2
19	4512113	Шланг	2
20	J75481	Штуцер	7
21	J75281	Пробка	1
22	J75282	Пробка	3
23	4119986	Адаптер	34
23	4119986	Адаптер	42
24	4121413	Проставка	2
25	4168767	Трубка	1
26	4168768	Трубка	1
27	4168769	Трубка	1
28	4168770	Трубка	1
29	4168771	Трубка	1
30	4168772	Трубка	1
31	4168773	Трубка	1
32	4168775	Трубка	1
33	4053616	Защитный кожух	4
34	4168774	Трубка	4
35	4168776	Трубка	1
36	4168777	Трубка	4
36	4215057	Трубка	4
37	4123690	Трубка	1
38	4123691	Трубка	1
39	4123692	Трубка	1
40	4123693	Трубка	1
41	4032160	Хомут	2
42	4032158	Хомут	5
42	4032158	Хомут	6
43	4032161	Резиновая прокладка	2
44	4032159	Резиновая прокладка	5
44	4032159	Резиновая прокладка	6
45	J901228	Болт	2
45	M111228	Болт	2
46	J901232	Болт	6
46	M111232	Болт	5
47	A590912	Пружинная шайба	7
47	A590912	Пружинная шайба	8
48	94-1301	Адаптер	9
49	4098901	Нейлоновый шланг	5
50	94-1401	Угловой штуцер	1
52	4185489	Регулировочная шайба 2.3	2
53	4099282	Адаптер	4
54	4122728	Ограничитель	3
55	4133854	Ограничитель	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH261 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
