Линкаге <погрузчик> — HITACHI UH261

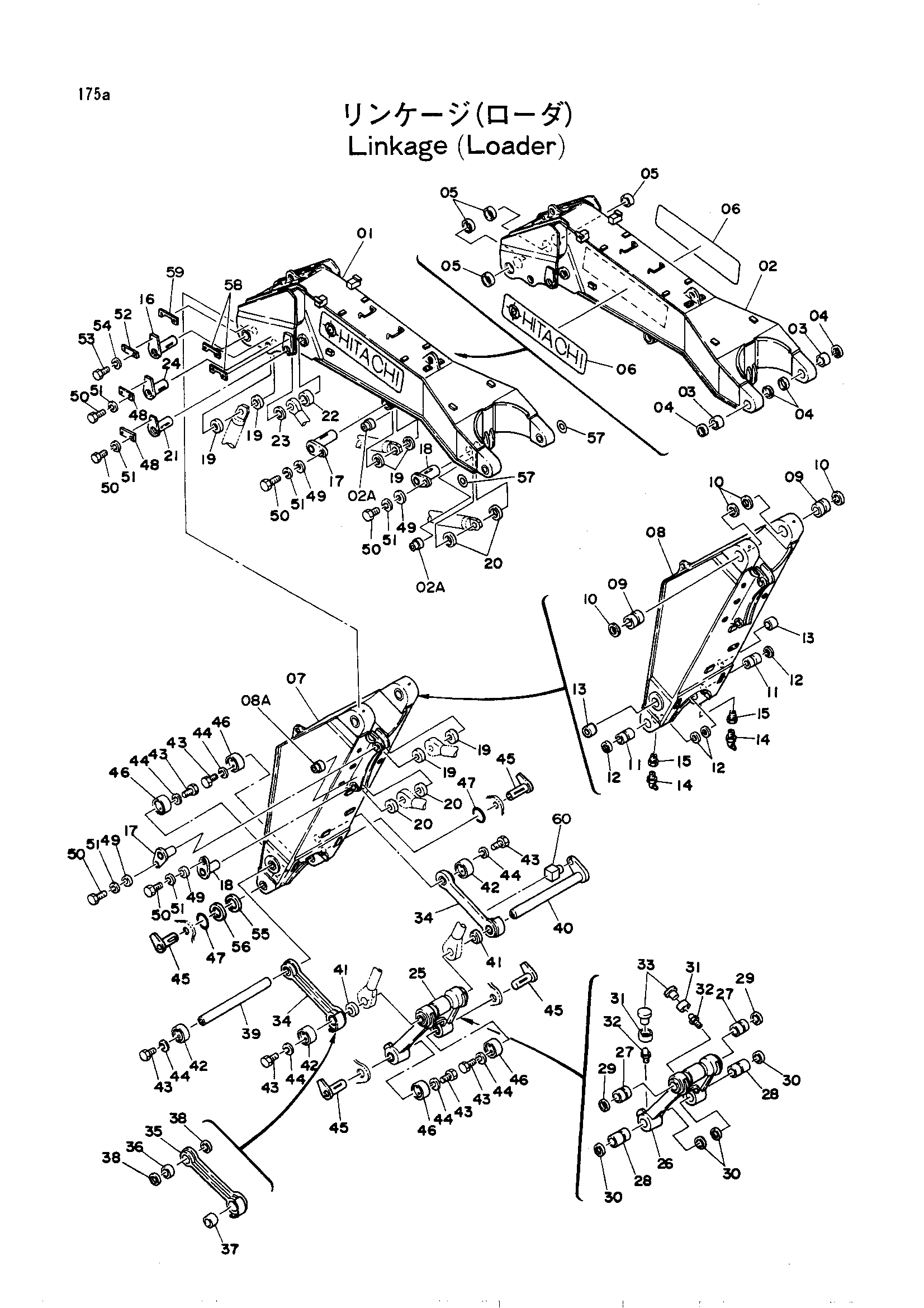

Заводская схема «Линкаге <погрузчик>» для HITACHI UH261. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	9041400	Стрела в сборе	1
02	5001118	Стрела	1
02A	4098088	Ограничитель	2
03	4106510 замена: 4161702	Втулка	2
03	4161702	Втулка	2
04	4143624	Пылезащитное уплотнение	4
05	4100083	Втулка	4
06	4072622	Информационная табличка	2
07	9041401	Рукоять в сборе	1
08	5001119	Рукоять	1
08A	4098088	Ограничитель	2
09	4101139	Втулка	2
10	4100191	Пылезащитное уплотнение	4
11	4108701	Втулка	2
12	4172568	Пылезащитное уплотнение	4
13	4098098 замена: 4148855	Втулка	2
13	4148855	Втулка	2
14	J75581	Штуцер	2
15	J728281	Втулка	2
16	8016155	Палец	2
17	8016706	Палец	2
18	8016705	Палец	2
19	4122850	Проставка	8
20	4041056	Шайба	4
21	8021920	Палец	2
22	4121413	Проставка	2
23	4123052	Проставка	2
24	8016154	Палец	2
25	9041402	Тяга A в сборе	1
26	7009340	Тяга	1
27	4098101	Втулка	2
28	4108701	Втулка	2
29	4143624	Пылезащитное уплотнение	2
30	4143622	Пылезащитное уплотнение	4
31	4130686	Втулка	4
32	J75481	Штуцер	4
33	4105912	Колпачок	4
34	9041458	Тяга B в сборе	2
35	8016625	Тяга	1
36	4098097	Втулка	1
37	4098099	Втулка	1
38	4143623	Пылезащитное уплотнение	2
39	3016755	Палец	1
40	8016726	Палец	1
41	4123047	Проставка	2
42	9712092	Ограничитель	3
43	M112045	Болт	21
44	A590920	Пружинная шайба	21
45	8016156	Палец	4
46	9712093	Ограничитель	4
47	4102191	Уплотнительное кольцо	2
48	4122729	Пластина	4
49	4040826	Шайба	4
50	M112045	Болт	12
51	A590920	Пружинная шайба	12
52	9714675	Пластина	2
53	M122463	Болт	4
54	4085614	Шайба	4
55	4139120	Регулировочная шайба 1.6	1
56	4139121	Регулировочная шайба 1.6	1
57	4185489	Регулировочная шайба 2.3	2
58	4122728	Ограничитель	4
59	4123045	Ограничитель	2
60	4100821	Ограничитель	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH261 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
