Наклон гидроцилиндр <погрузчик> — HITACHI UH261

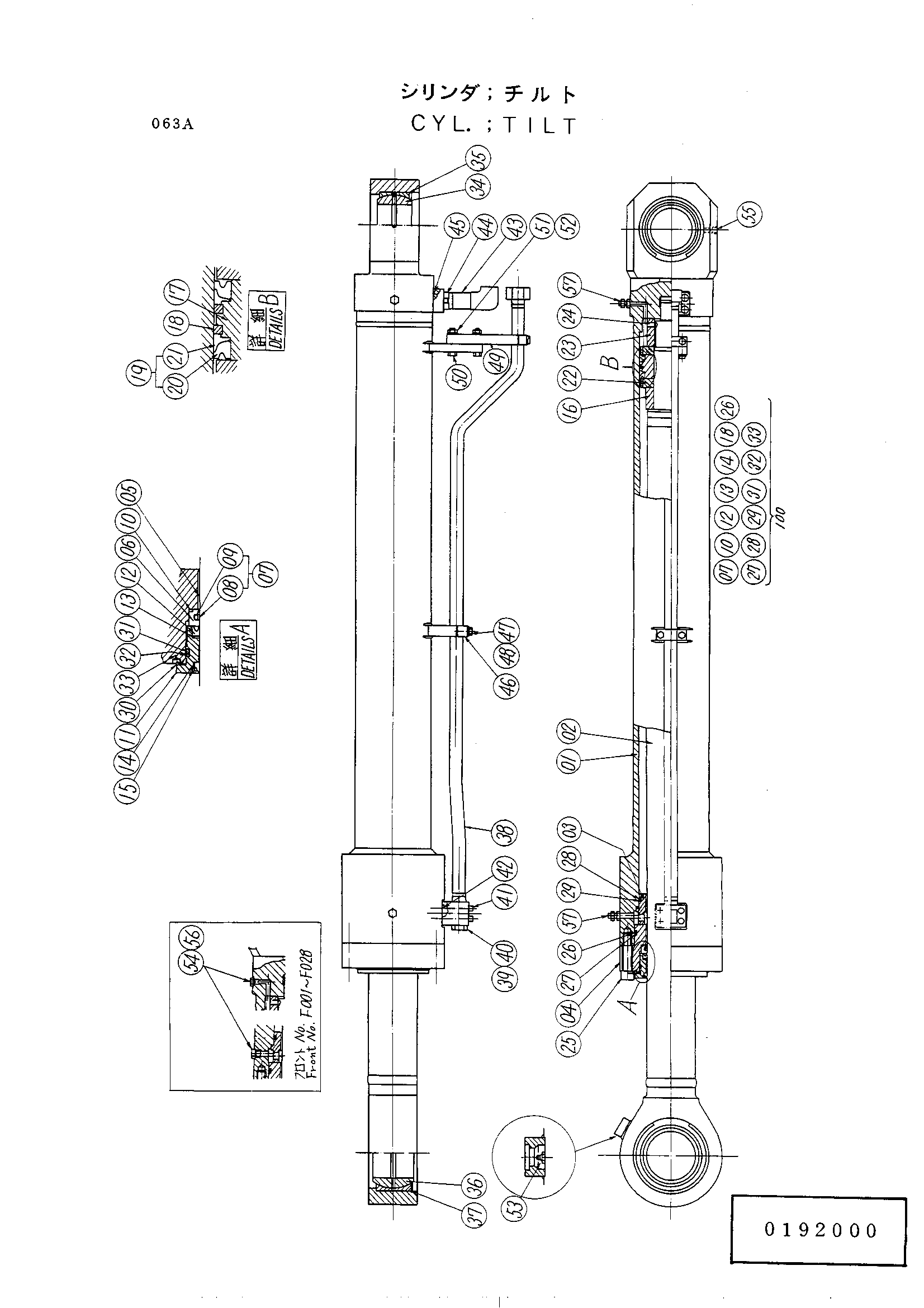

Заводская схема «Наклон гидроцилиндр <погрузчик>» для HITACHI UH261. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 3021628 | Гидроцилиндр наклон(64) | 1 | |
| 01 | 0192001 | Трубка гидроцилиндр | 1 |
| 01 | 0192002 | Трубка гидроцилиндр | 1 |
| 02 | 0192003 | Шток поршня | 1 |
| 03 | 0192004 | Проставка | 1 |
| 04 | 0192005 | Головка гидроцилиндр | 1 |
| 05 | 4128764 | Втулка | 1 |
| 06 | 0191413 | Держатель | 1 |
| 07 | 4128763 | Кольцо | 1 |
| 10 | 0191418 | Уплотнительное кольцо | 1 |
| 11 | 0191404 | Держатель | 1 |
| 12 | 0191405 | Кольцо U | 1 |
| 13 | 0191406 | Кольцо | 1 |
| 14 | 0191407 | Кольцо | 1 |
| 15 | 0191415 | Кольцо | 1 |
| 16 | 0192006 | Подшипник | 1 |
| 17 | 0192007 | Поршень | 1 |
| 18 | 0192008 | Кольцо | 2 |
| 19 | 0165703 | U-образная манжета | 2 |
| 22 | 0192009 | Держатель | 2 |
| 23 | 0192010 | Гайка | 1 |
| 24 | 0162307 | Винт | 1 |
| 25 | 0192011 | Болт | 12 |
| 26 | 4113164 | Уплотнительное кольцо | 2 |
| 27 | 4138944 | Кольцо | 1 |
| 28 | A811165 | Уплотнительное кольцо | 1 |
| 29 | 4128767 | Кольцо | 2 |
| 30 | 0191414 | Шайба | 1 |
| 31 | A811155 | Уплотнительное кольцо | 1 |
| 32 | 0191417 | Кольцо | 1 |
| 33 | A811160 | Уплотнительное кольцо | 1 |
| 34 | 0132803 | Втулка SPH. | 1 |
| 35 | 0132804 | Стопорное кольцо | 1 |
| 36 | 4036062 | Втулка SPH. | 1 |
| 37 | 4036055 | Стопорное кольцо | 1 |
| 38 | 0192013 | Трубка | 1 |
| 39 | 0149008 | Пробка | 1 |
| 40 | 4506428 | Уплотнительное кольцо | 1 |
| 41 | 0176109 | Болт с внутренним шестигранником | 4 |
| 42 | 984614 | Уплотнительное кольцо | 1 |
| 43 | 0192014 | Соединение | 1 |
| 44 | 0191423 | Болт | 4 |
| 45 | 955612 | Уплотнительное кольцо | 1 |
| 46 | 0137504 | Держатель | 2 |
| 47 | M111245 | Болт | 4 |
| 48 | 0137505 | Шайба | 2 |
| 49 | 0192015 | Пластина | 1 |
| 50 | 0192016 | Болт | 4 |
| 51 | 0192017 | Гайка | 4 |
| 52 | A590912 | Пружинная шайба | 4 |
| 53 | J75481 | Штуцер | 1 |
| 54 | 0191427 | Колпачок | 2 |
| 54 | 0192018 | Колпачок | 2 |
| 55 | 94-2010 | Пробка | 2 |
| 56 | 4509180 | Уплотнительное кольцо | 2 |
| 57 | 4059391 | Клапан | 2 |
| 100 | 4127226 | Уплотнение комплект наклон | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH261 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
