Гидромотор поворота (передний) — HITACHI UH261

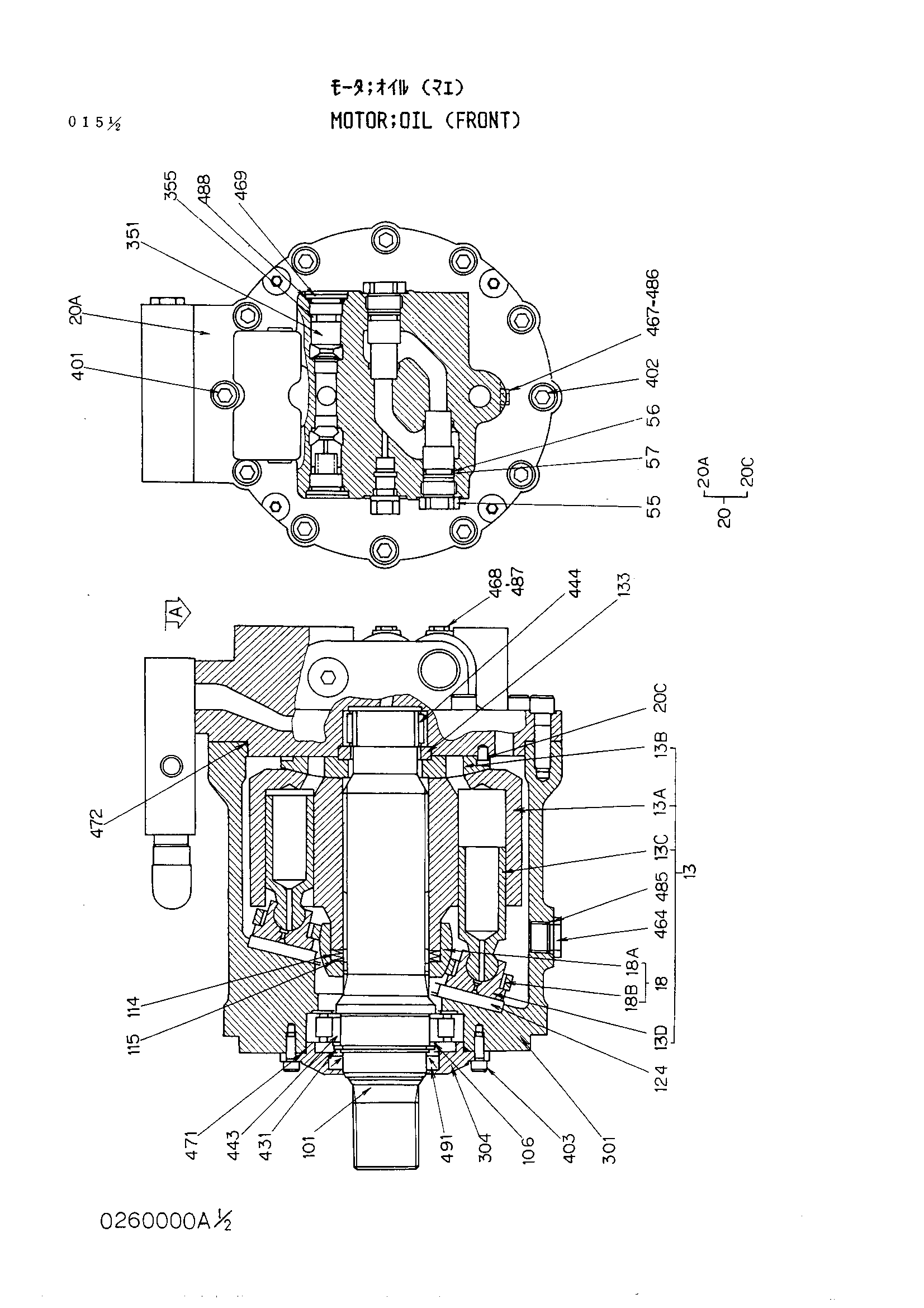

Заводская схема «Гидромотор поворота (передний)» для HITACHI UH261. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4164009 | Гидромотор | 1 | |
| 13 | 0236020 | Гидроцилиндр. в сборе | 1 |
| 18 | 0222803 | Фиксатор в сборе | 1 |
| 20 | 0260005 | Корпус в сборе | 1 |
| 55 | 0260001 | Пробка | 2 |
| 56 | A811025 | Уплотнительное кольцо | 2 |
| 57 | 0177007 | Опорное кольцо | 2 |
| 101 | 0236004 | Вал привод | 1 |
| 106 | 0222808 | Проставка | 1 |
| 114 | 0222809 | Пружина | 4 |
| 115 | 0222810 | Регулировочная шайба | 1 |
| 124 | 0222811 | Пластина | 1 |
| 133 | 0236019 | Кольцо направляющая | 1 |
| 301 | 0236005 | Корпус | 1 |
| 304 | 0222813 | Крышка передний | 1 |
| 351 | 0217123 | Тарельчатый клапан | 2 |
| 355 | 0217124 | Пружина | 2 |
| 401 | M341600 | Болт с внутренним шестигранником | 3 |
| 402 | M341656 | Болт с внутренним шестигранником | 9 |
| 403 | M341025 | Болт с внутренним шестигранником | 6 |
| 431 | 991351 | Стопорное кольцо | 1 |
| 443 | 0236011 | Подшипник. каток | 1 |
| 444 | 0236012 | Игольчатый подшипник | 1 |
| 464 | 0175233 | Пробка | 2 |
| 467 | 4515019 | Пробка | 1 |
| 468 | 0236014 | Пробка | 2 |
| 469 | 0236015 | Пробка | 2 |
| 471 | 0222819 | Уплотнительное кольцо | 1 |
| 472 | 0222820 | Уплотнительное кольцо | 1 |
| 485 | 4506424 | Уплотнительное кольцо | 2 |
| 486 | 4154233 | Уплотнительное кольцо | 1 |
| 487 | 957366 | Уплотнительное кольцо | 2 |
| 488 | 4506428 | Уплотнительное кольцо | 2 |
| 491 | 0229817 | Масляное уплотнение | 1 |
| 600 | 4174438 | Клапан в сборе | 1 |
| 601 | 0260002 | Предохранительный клапан | 2 |
| 601A | A811025 | Уплотнительное кольцо | 1 |
| 601B | 0177007 | Опорное кольцо | 1 |
| 602 | 0260003 | Корпус | 1 |
| 651 | 0175233 | Пробка | 1 |
| 661 | A811035 | Уплотнительное кольцо | 2 |
| 662 | 4506424 | Уплотнительное кольцо | 1 |
| 671 | M341250 | Болт | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH261 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
