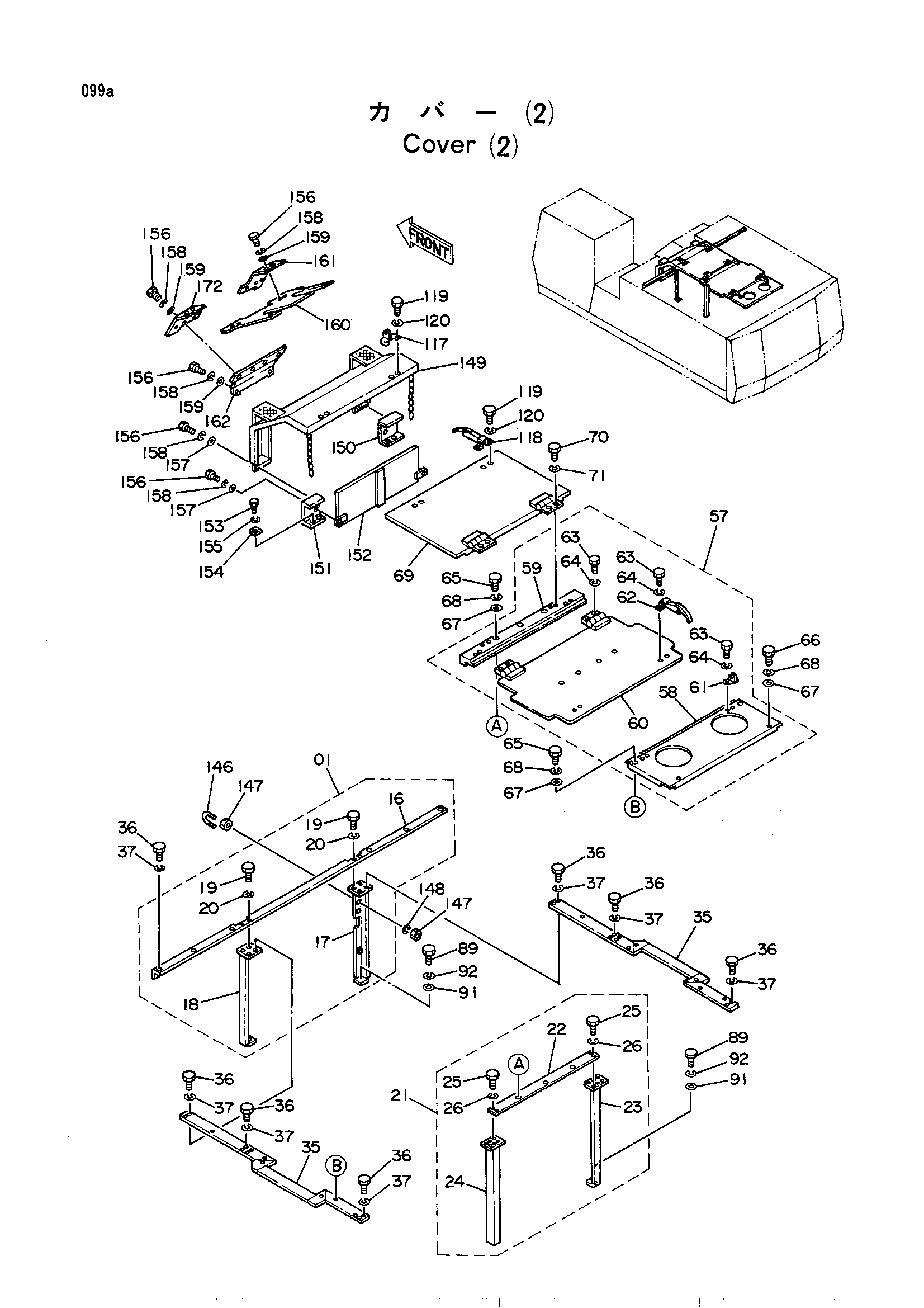

Крышка (2) — HITACHI UH261
Заводская схема «Крышка (2)» для HITACHI UH261. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9042155 | Опора в сборе (1) | 1 |
| 16 | 3022381 | Опора | 1 |
| 17 | 8022321 | Опора (правый) | 1 |
| 18 | 8022322 | Опора (левый) | 1 |
| 19 | M111225 | Болт | 4 |
| 20 | A590912 | Пружинная шайба | 4 |
| 21 | 9042157 | Опора в сборе (2) | 1 |
| 22 | 3022382 | Опора | 1 |
| 23 | 9714952 | Опора (правый) | 1 |
| 24 | 9714951 | Опора (левый) | 1 |
| 25 | M111225 | Болт | 4 |
| 26 | A590912 | Пружинная шайба | 4 |
| 35 | 8022323 | Опора (4) | 2 |
| 36 | M111225 | Болт | 18 |
| 37 | A590912 | Пружинная шайба | 18 |
| 57 | 9042160 | Крышка в сборе | 1 |
| 58 | 8022325 | Крышка | 1 |
| 59 | 8022326 | Крышка | 1 |
| 60 | 8022327 | Крышка | 1 |
| 61 | 485008 | Анкхор | 2 |
| 62 | 322831 | Защёлка | 2 |
| 63 | M200816 | Болт | 12 |
| 64 | A590908 | Пружинная шайба | 12 |
| 65 | M111263 | Болт | 5 |
| 66 | M111250 | Болт | 3 |
| 67 | 449490 | Шайба | 8 |
| 68 | A590912 | Пружинная шайба | 8 |
| 69 | 7010819 | Крышка | 1 |
| 70 | M111020 | Болт | 4 |
| 71 | A590910 | Пружинная шайба | 4 |
| 89 | M111640 | Болт | 6 |
| 91 | A590116 | Шайба | 6 |
| 92 | A590916 | Пружинная шайба | 6 |
| 117 | 4131352 | Анкхор | 2 |
| 118 | 322831 | Защёлка | 2 |
| 119 | M200816 | Болт | 8 |
| 120 | A590908 | Пружинная шайба | 8 |
| 146 | 435558 | U-образный болт | 4 |
| 147 | M500504 | Гайка | 16 |
| 148 | A590905 | Пружинная шайба | 8 |
| 149 | 7010947 | Крышка | 1 |
| 150 | 4125989 | Кронштейн (правый) | 1 |
| 151 | 4125990 | Кронштейн (левый) | 1 |
| 152 | 8030543 | Крышка | 1 |
| 153 | M111232 | Болт | 4 |
| 154 | A590712 | Шайба уклон | 4 |
| 155 | A590912 | Пружинная шайба | 4 |
| 156 | M111020 | Болт | 20 |
| 157 | A590112 | Шайба | 6 |
| 158 | A590910 | Пружинная шайба | 20 |
| 159 | J217083 | Шайба | 14 |
| 160 | 8030277 | Крышка | 1 |
| 160 | 8039381 | Крышка | 1 |
| 161 | 3030102 | Крышка (правый) | 1 |
| 161 | 3039206 | Крышка (правый) | 1 |
| 162 | 8030278 | Крышка | 1 |
| 162 | 8039382 | Крышка | 1 |
| 172 | 3030103 | Крышка (левый) | 1 |
| 172 | 3039207 | Крышка (левый) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH261 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
