Управление короб (правый) — HITACHI UH261

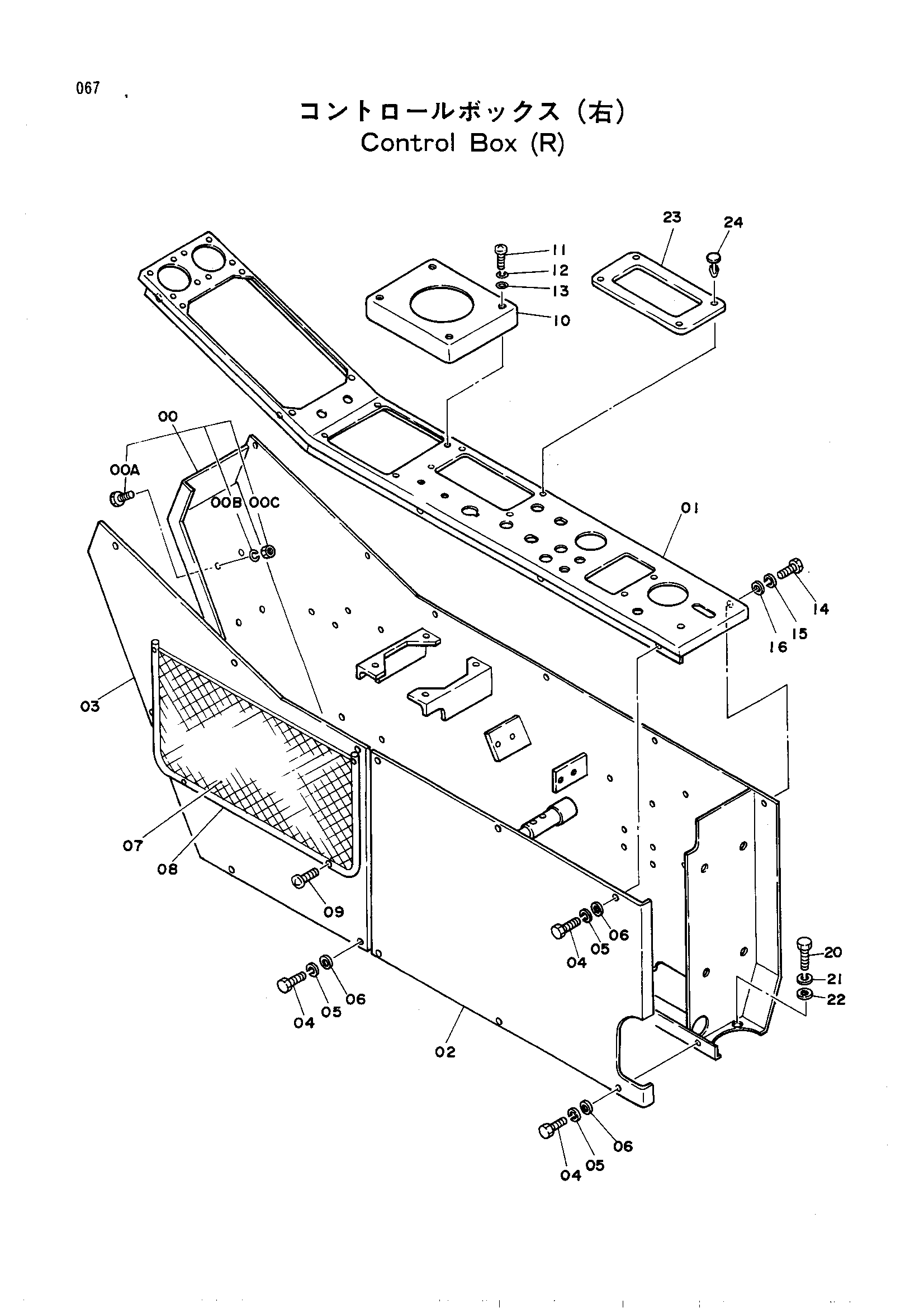

Заводская схема «Управление короб (правый)» для HITACHI UH261. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6006636 | Стойка | 1 |
| 00-16 | 9055505 | Консоль в сборе (правый) | 1 |
| 00-16 | 9071616 | Консоль в сборе (правый) | 1 |
| 00A | J900612 | Болт | 4 |
| 00B | A590906 | Пружинная шайба | 4 |
| 00C | M500605 | Гайка | 4 |
| 01 | 6006603 | Панель | 1 |
| 01 | 6008301 | Панель | 1 |
| 02 | 2019754 | Крышка | 1 |
| 03 | 3028900 | Крышка | 1 |
| 04 | J900612 | Болт | 12 |
| 05 | A590906 | Пружинная шайба | 12 |
| 06 | A590106 | Шайба | 12 |
| 07 | 4507582 | Поккет | 1 |
| 08 | 4507583 | Направляющая | 1 |
| 09 | 4510986 | Винт | 4 |
| 10 | 3028708 | Крышка | 1 |
| 10 | 3031127 | Крышка | 1 |
| 11 | J850650 | Винт | 4 |
| 12 | J251006 | Пружинная шайба | 4 |
| 13 | J250006 | Шайба | 4 |
| 14 | J870612 | Болт | 6 |
| 15 | J251006 | Пружинная шайба | 6 |
| 16 | J250006 | Шайба | 6 |
| 20 | J901016 | Болт | 6 |
| 21 | A590910 | Пружинная шайба | 6 |
| 22 | A590110 | Шайба | 6 |
| 23 | 3036131 | Информационная табличка | 1 |
| 24 | 4177660 | Зажим | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH261 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
