Гидроцилиндр стрелы (правый) — HITACHI UH261

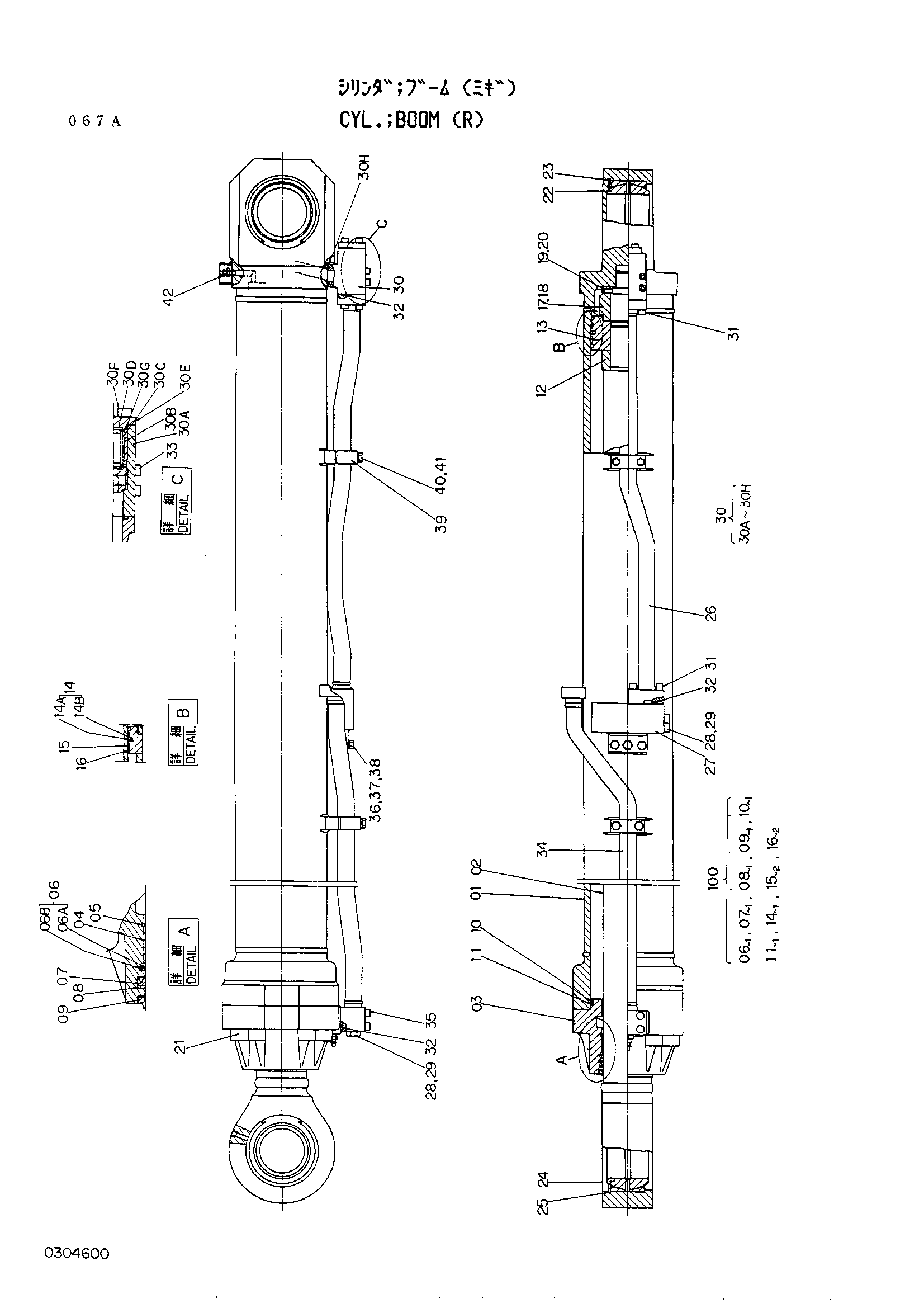

Заводская схема «Гидроцилиндр стрелы (правый)» для HITACHI UH261. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4188836 | Гидроцилиндр стрела(правый) | 1 | |
| 01 | 0257001 | Труба гидроцилиндра | 1 |
| 02 | 0257002 | Шток поршня | 1 |
| 03 | 0257003 | Головка гидроцилиндра | 1 |
| 04 | 0257004 | Втулка | 1 |
| 05 | 0133709 | Стопорное кольцо | 1 |
| 06 | 4128763 | Кольцо | 1 |
| 07 | 0191405 | Кольцо U | 1 |
| 08 | 0257005 | Опорное кольцо | 1 |
| 09 | 0257006 | Кольцо | 1 |
| 10 | A811190 | Уплотнительное кольцо | 1 |
| 11 | 0257007 | Опорное кольцо | 1 |
| 12 | 0257008 | Подшипник амортизатор | 1 |
| 13 | 0257009 | Поршень | 1 |
| 14 | 0257010 | Кольцо уплотнение в сборе | 1 |
| 15 | 0257011 замена: 4199816 | Направляющее кольцо | 2 |
| 16 | 0257012 замена: 4199817 | Направляющее кольцо | 2 |
| 17 | 0257013 | Гайка | 1 |
| 18 | 0257014 | Регулировочная шайба комплект | 1 |
| 19 | 0257015 | Палец | 1 |
| 20 | 0257016 | Стопорное кольцо | 1 |
| 21 | 4104472 | Болт с внутренним шестигранником | 8 |
| 22 | 0257017 | Подшипник спхерикал | 1 |
| 23 | 4036055 | Стопорное кольцо | 1 |
| 24 | 0242517 | Подшипник спхерикал | 1 |
| 25 | 4045607 | Стопорное кольцо | 1 |
| 26 | 0191421 | Трубка | 1 |
| 27 | 0191429 | Соединение | 1 |
| 28 | 0144909 | Пробка | 2 |
| 29 | 985098 | Уплотнительное кольцо | 2 |
| 30 | 4203576 | Клапан в сборе | 1 |
| 30A | 0171715 | Корпус клапан | 1 |
| 30B | 4177845 | Клапан | 1 |
| 30C | 4105384 | Пружина | 1 |
| 30D | 4063807 | Пружина направляющая | 2 |
| 30E | 4063808 | Пробка | 1 |
| 30F | 0168006 | Болт с внутренним шестигранником | 4 |
| 30G | 4037888 | Уплотнительное кольцо | 1 |
| 30H | 955612 | Уплотнительное кольцо | 1 |
| 31 | 0158883 | Болт с внутренним шестигранником | 8 |
| 32 | 955612 | Уплотнительное кольцо | 4 |
| 33 | 0171720 замена: 0191420 | Болт с внутренним шестигранником | 4 |
| 34 | 0257101 | Трубка | 1 |
| 35 | 0171719 | Болт с внутренним шестигранником | 4 |
| 36 | 0191424 | Болт | 3 |
| 37 | A590912 | Пружинная шайба | 3 |
| 38 | 0191425 | Гайка | 1 |
| 39 | 0242520 | Держатель | 2 |
| 40 | 0242521 | Болт | 4 |
| 41 | 0163408 замена: 4144343 | Пружинная шайба | 4 |
| 42 | 0237418 | Бреедер воздушный | 2 |
| 100 | 4170464 | Уплотнение комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH261 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
