Консоль — HITACHI UH261

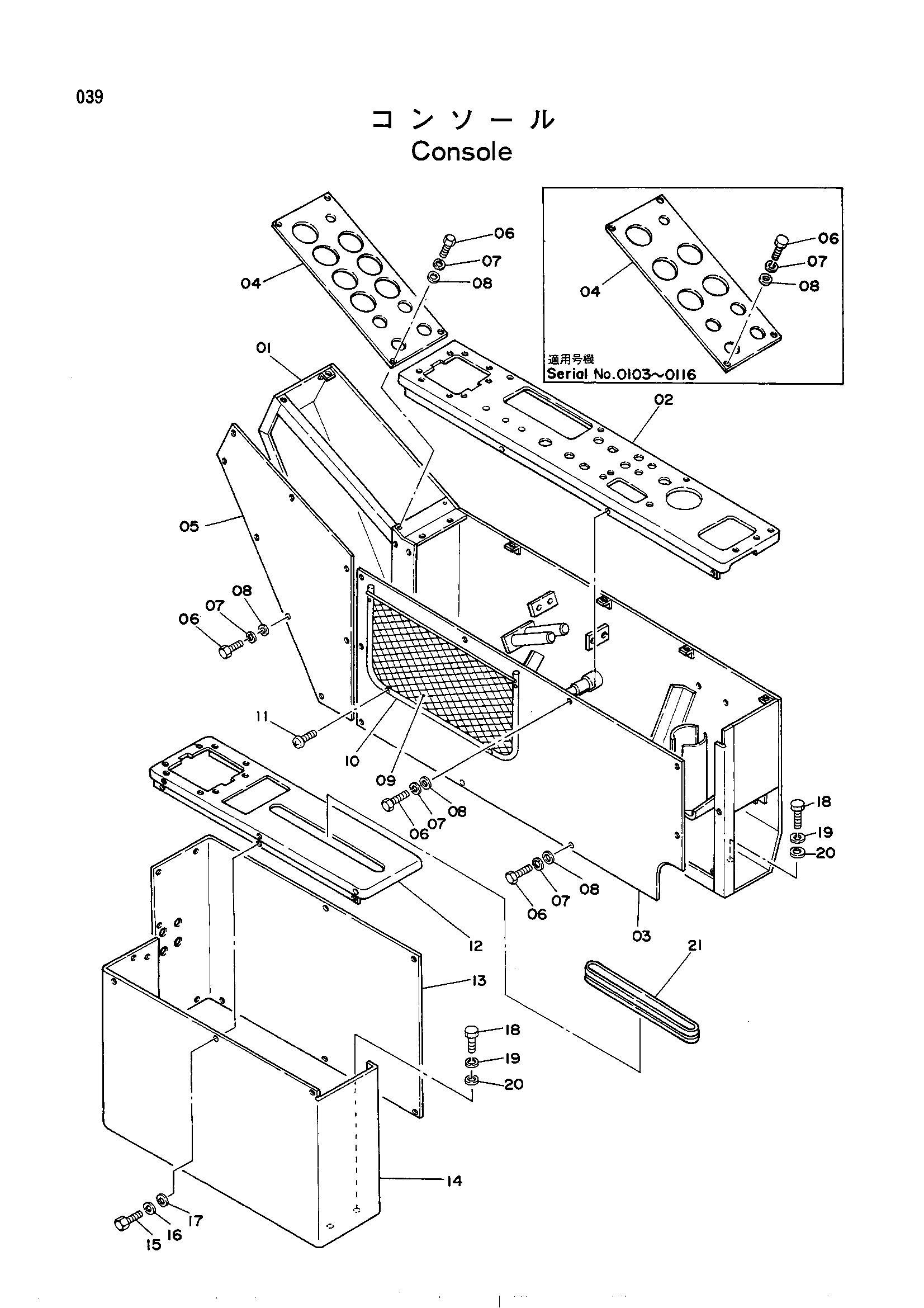

Заводская схема «Консоль» для HITACHI UH261. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5001108 | Стойка | 1 |
| 01-11 | 9041448 | Консоль(NO1) | 1 |
| 01-11 | 9046001 | Консоль(NO1) | 1 |
| 02 | 6004820 | Панель | 1 |
| 02 | 6005439 | Панель | 1 |
| 03 | 2014725 | Крышка | 1 |
| 04 | 3021774 | Панель | 1 |
| 04 | 3023803 | Панель | 1 |
| 05 | 2014727 | Крышка | 1 |
| 06 | M200613 | Болт | 26 |
| 07 | A590906 | Пружинная шайба | 26 |
| 08 | A590106 | Пружинная шайба | 26 |
| 09 | 4507582 | Поккет | 1 |
| 10 | 4507583 | Направляющая | 1 |
| 11 | 4510986 | Винт | 4 |
| 12 | 7010310 | Панель | 1 |
| 12-17 | 9041449 | Консоль(NO2) | 1 |
| 13 | 2014435 | Крышка | 1 |
| 14 | 2014436 | Стойка | 1 |
| 15 | M200613 | Болт | 16 |
| 16 | A590906 | Пружинная шайба | 16 |
| 17 | A590106 | Пружинная шайба | 16 |
| 18 | M111016 | Болт | 12 |
| 19 | A590910 | Пружинная шайба | 12 |
| 20 | A590110 | Шайба | 12 |
| 21 | 4130682 | Резиновая втулка | 1 |
| 21 | 4130682 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH261 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
