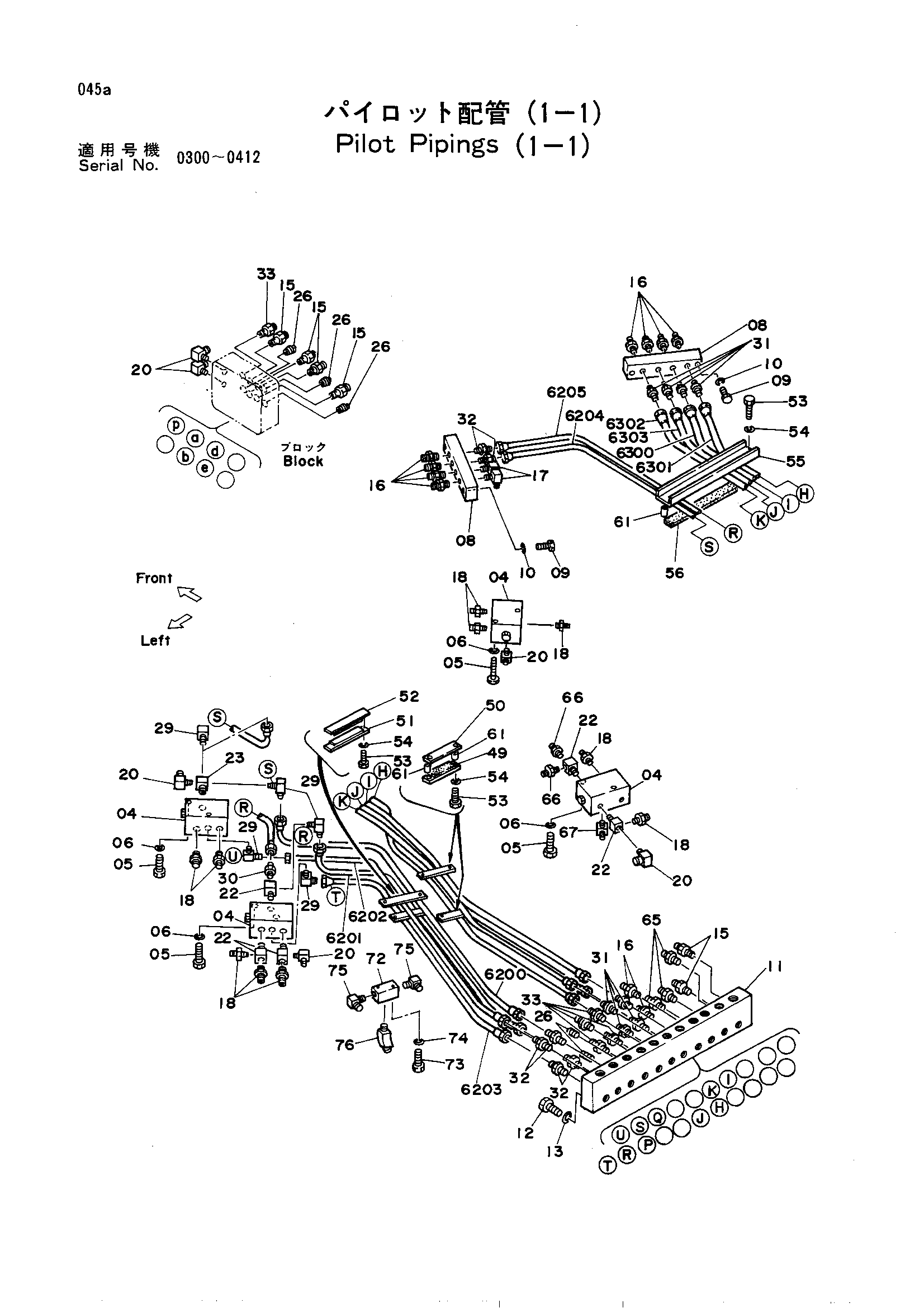

Пилотные гидролинии (1-1) — HITACHI UH261

Заводская схема «Пилотные гидролинии (1-1)» для HITACHI UH261. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
04	9402950	Клапан	4
05	M111063	Болт	8
06	A590910	Пружинная шайба	8
08	4119006	Коллектор	2
09	M111025	Болт	4
10	A590910	Пружинная шайба	4
11	2014321	Коллектор	1
12	M111228	Болт	4
13	A590912	Пружинная шайба	4
15	94-1302	Адаптер	6
16	4119001	Адаптер	10
17	94-1402	Угловой штуцер	2
18	94-1301	Адаптер	10
20	94-1401	Угловой штуцер	6
22	4119004	Тройник	5
23	4092415	Адаптер	1
26	94-2023	Пробка	5
29	4097666	Угловой штуцер	5
30	4119986	Адаптер	1
31	4114943	Адаптер	8
32	4119354	Адаптер	6
33	4119001	Адаптер	5
49	4054024	Хомут	2
50	4054028	Седло винта	2
51	4069831	Хомут	2
52	4069830	Седло винта	2
53	M111045	Болт	10
54	A590910	Пружинная шайба	10
55	4054026	Хомут	1
56	4514836	Резиновая прокладка	1
61	4191207	Проставка	6
6200	4097680	Трубка	1
6201	4097681	Трубка	1
6202	4097682	Трубка	1
6203	4097683	Трубка	1
6204	4161042	Трубка	1
6205	4161043	Трубка	1
6300	4161044	Трубка	1
6301	4161045	Трубка	1
6302	4161046	Трубка	1
6303	4161047	Трубка	1
65	94-1302	Адаптер	3
66	4144089	Адаптер	2
67	4118999	Угловой штуцер	1
72	9021845	Челночный клапан	1
73	M111056	Болт	2
74	A590910	Пружинная шайба	2
75	94-1401	Угловой штуцер	2
76	94-1501	Угловой штуцер	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH261 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
