Гидроцилиндр рукояти — HITACHI UH261

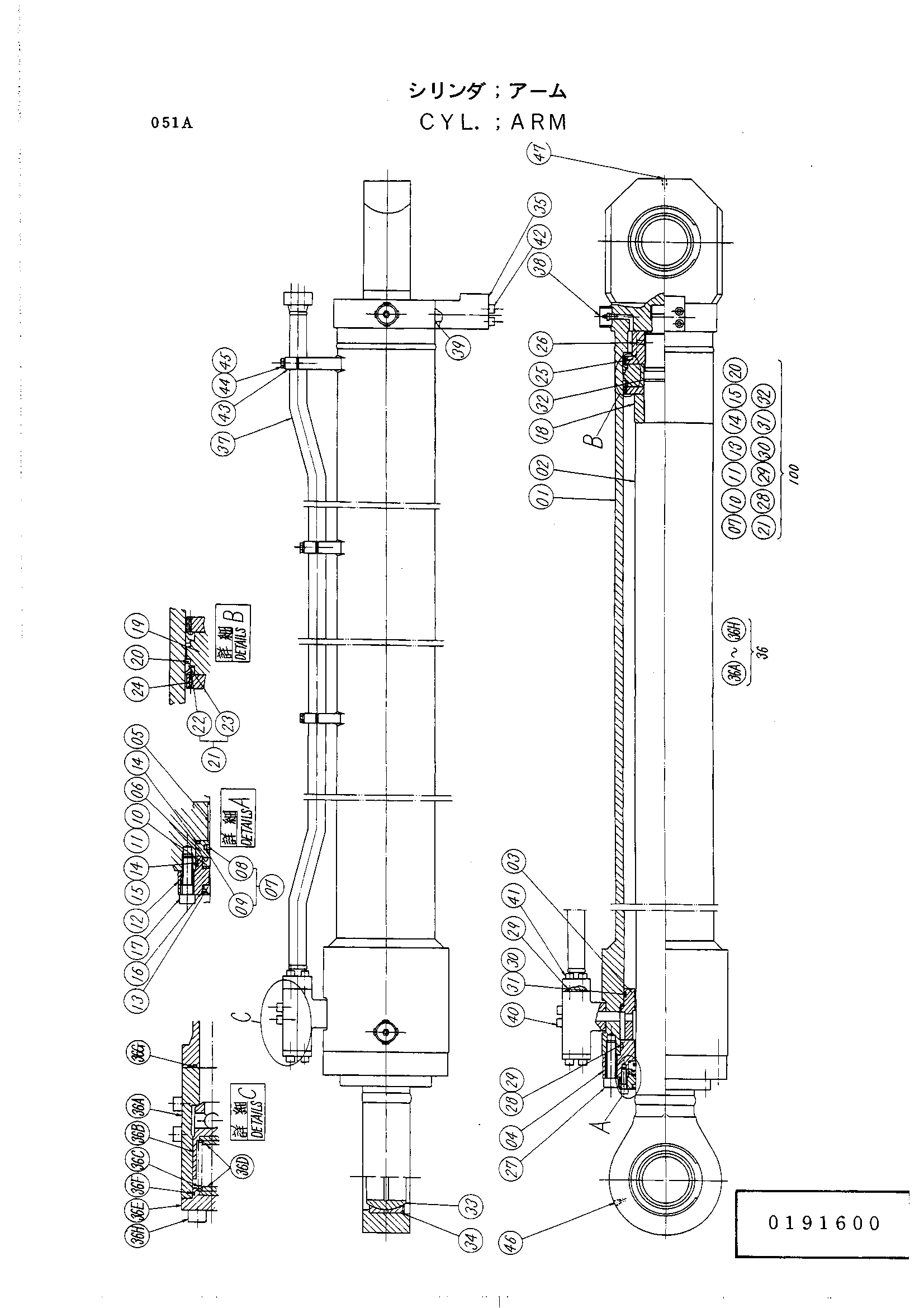

Заводская схема «Гидроцилиндр рукояти» для HITACHI UH261. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4105606 | Гидроцилиндр рукоять(52) | 1 | |
| 01 | 0191601 | Трубка гидроцилиндр | 1 |
| 01 | 0191602 | Трубка гидроцилиндр | 1 |
| 02 | 0191603 | Поршень шток | 1 |
| 03 | 0191604 | Проставка | 1 |
| 04 | 0191605 | Головка гидроцилиндр | 1 |
| 05 | 4036088 | Втулка | 1 |
| 06 | 0187304 | Держатель | 1 |
| 07 | 4128772 | Уплотнительное кольцо | 1 |
| 10 | 4105385 | U-образная манжета | 1 |
| 11 | 4104489 | Опорное кольцо | 1 |
| 12 | 0187306 | Держатель | 1 |
| 13 | 4104488 | Грязесъёмное кольцо | 1 |
| 14 | 4070030 | Уплотнительное кольцо | 2 |
| 15 | 4070031 | Кольцо: задний UP | 1 |
| 16 | 0161002 | Стопорное кольцо | 1 |
| 17 | 0187311 | Болт с внутренним шестигранником | 16 |
| 18 | 0191607 | Подшипник амортизатор | 1 |
| 19 | 0191608 | Поршень | 1 |
| 20 | 4045619 | Поршневое кольцо | 2 |
| 21 | 0160703 | U-образная манжета | 2 |
| 24 | 0191609 | Холдр | 1 |
| 25 | 0191610 | Гайка | 1 |
| 26 | 4059385 | Винт | 1 |
| 27 | 0191611 | Болт | 12 |
| 28 | 4138937 | Уплотнительное кольцо | 1 |
| 29 | 4138950 | Кольцо | 1 |
| 30 | 4138935 | Уплотнительное кольцо | 1 |
| 31 | 4138948 | Кольцо | 2 |
| 32 | A811105 | Уплотнительное кольцо | 1 |
| 33 | 4036062 | Втулка SPH. | 2 |
| 34 | 4036055 | Стопорное кольцо | 2 |
| 35 | 0191612 | Соединение | 1 |
| 36 | 0191613 замена: 0191619 | Клапан | 1 |
| 36 | 0191613 | Клапан | 1 |
| 36 | 0191613 | Клапан | 1 |
| 36 | 0191613 | Клапан | 1 |
| 36 | 0191619 | Клапан | 1 |
| 36 | 0191619 | Клапан | 1 |
| 36 | 0191619 | Клапан | 1 |
| 36 | 0191619 | Клапан | 1 |
| 36 | 0191619 | Клапан | 1 |
| 36A | 0191620 | Корпус клапан | 1 |
| 36B | 0191621 | Клапан | 1 |
| 36B | 0191621 | Клапан | 1 |
| 36B | 0191621 | Клапан | 1 |
| 36B | 0191621 замена: 4144073 | Клапан | 1 |
| 36B | 4144073 | Клапан | 1 |
| 36B | 4144073 | Клапан | 1 |
| 36B | 4144073 | Клапан | 1 |
| 36B | 4144073 | Клапан | 1 |
| 36B | 4144073 | Клапан | 1 |
| 36C | 4094936 | Пружина | 1 |
| 36D | 4094938 | Направляющая пружины | 2 |
| 36E | 4094939 | Крышка | 1 |
| 36F | 4104463 | Уплотнительное кольцо | 1 |
| 36G | A811045 | Уплотнительное кольцо | 1 |
| 36H | 0242725 | Болт с внутренним шестигранником | 4 |
| 37 | 0191614 | Трубка | 1 |
| 38 | 4059391 | Клапан | 2 |
| 39 | 4069900 | Уплотнительное кольцо | 2 |
| 40 | 0191615 | Болт | 4 |
| 41 | 4104495 | Болт с внутренним шестигранником | 4 |
| 42 | 0191616 | Болт | 4 |
| 43 | 0191617 | Держатель | 3 |
| 44 | 4039694 | Болт | 6 |
| 45 | 0191618 | Шайба | 3 |
| 46 | 94-2010 | Пробка | 1 |
| 47 | 0191430 | Пробка | 1 |
| 100 | 4128128 | Уплотнение комплект(рукоять) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH261 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
