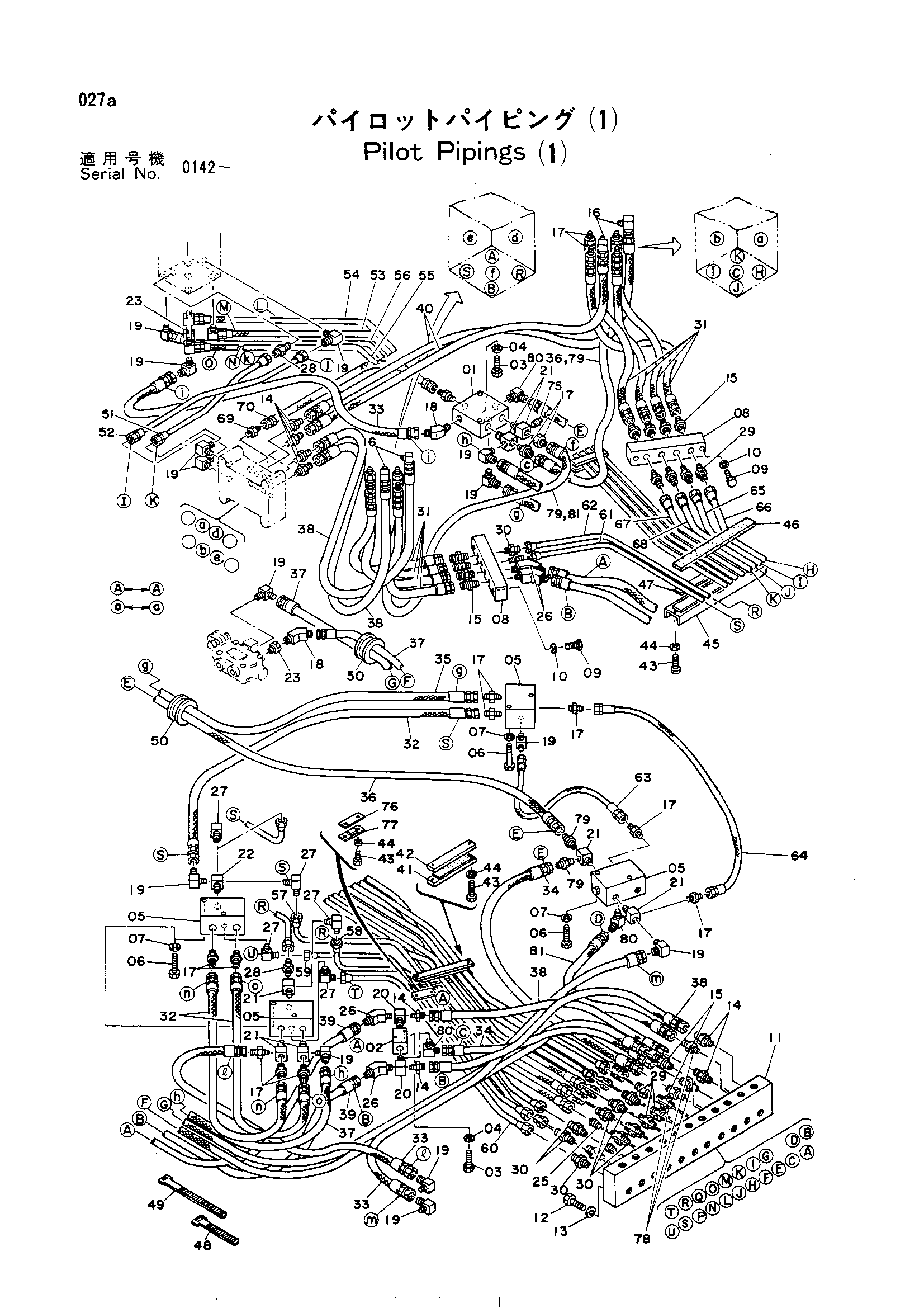

Пилотные гидролинии (1) — HITACHI UH261

Заводская схема «Пилотные гидролинии (1)» для HITACHI UH261. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	9031377	Челночный клапан	1
02	9021845	Челночный клапан	1
03	M111056	Болт	4
04	A590910	Пружинная шайба	4
05	9402950	Клапан	4
06	M111063	Болт	8
07	A590910	Пружинная шайба	8
08	4119006	Коллектор	2
09	M111025	Болт	4
10	A590910	Пружинная шайба	4
11	2014321	Коллектор	1
12	M111228	Болт	4
13	A590912	Пружинная шайба	4
14	94-1302	Адаптер	8
15	4119001	Адаптер	14
16	4118999	Угловой штуцер	4
17	94-1301	Адаптер	19
18	94-1501	Адаптер	2
19	94-1401	Адаптер	16
20	4119003	Тройник	2
21	4119004	Тройник	7
22	4092415	Адаптер	1
23	4015427	Адаптер	2
25	94-2023	Пробка	5
26	94-1502	Адаптер	4
27	4097666	Угловой штуцер	5
28	4119986	Адаптер	2
29	4114943	Адаптер	8
30	4119354	Адаптер	6
31	4129746	Нейлоновый шланг	8
32	4111501	Шланг	3
33	4098899	Нейлоновый шланг	3
34	4123224	Шланг	2
35	4098901	Нейлоновый шланг	1
36	4125572	Шланг	2
37	4033012	Нейлоновый шланг	3
38	4123224	Шланг	4
39	4123225	Нейлоновый шланг	2
40	4123226	Нейлоновый шланг	2
41	4069831	Хомут	2
42	4069830	Седло винта	2
43	M111045	Болт	10
44	A590910	Пружинная шайба	10
45	4054026	Хомут	1
46	4514836	Резиновая прокладка	1
47	4119681	Резиновая прокладка	1
48	4055311	Зажим	4
49	4055312	Зажим	10
50	4121411	Резиновая втулка	2
51	4111501	Шланг	1
52	4111501	Шланг	1
53	4032705	Шланг	1
54	4032705	Шланг	1
55	4032705	Шланг	1
56	4032705	Шланг	1
57	4097680	Трубка	1
58	4097681	Трубка	1
59	4097682	Трубка	1
60	4097683	Трубка	1
61	4119194	Трубка	1
62	4119195	Трубка	1
63	4098898	Нейлоновый шланг	1
64	4098898	Нейлоновый шланг	1
65	4119196	Трубка	1
66	4119197	Трубка	1
67	4119198	Трубка	1
68	4119199	Трубка	1
69	4119001	Адаптер	1
70	4111501	Шланг	1
75	94-2022	Пробка	1
76	4054024	Хомут	2
77	4054028	Седло винта	2
78	94-1302	Адаптер	3
79	4144089	Адаптер	6
80	4118999	Угловой штуцер	3
81	4129761	Шланг	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH261 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
