Обратная лопата ковш (2.5)(укороченный рукоять) — HITACHI UH261

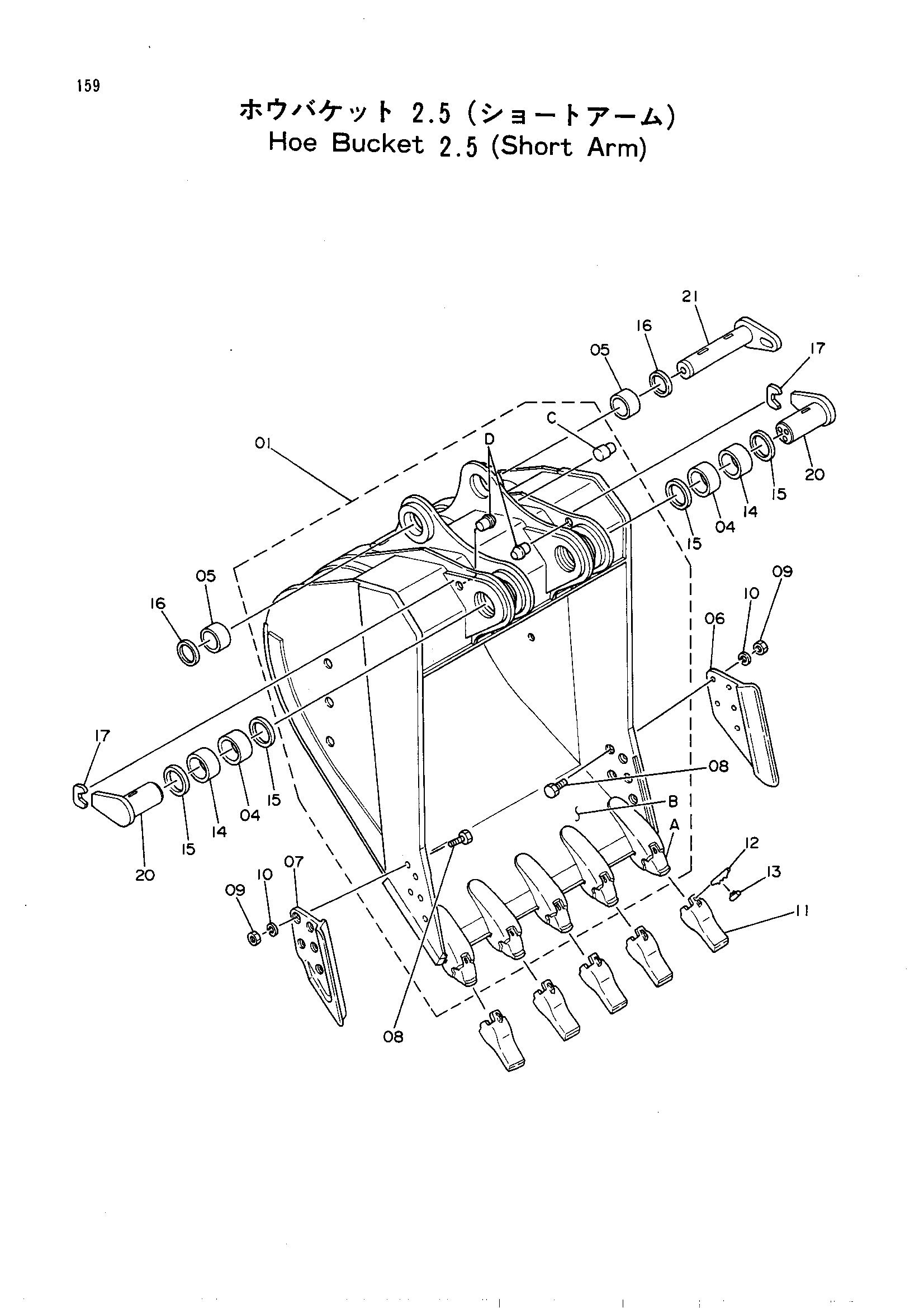

Заводская схема «Обратная лопата ковш (2.5)(укороченный рукоять)» для HITACHI UH261. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 6005512 | Ковш обратная лопата | 1 |
| 01 | 6007121 | Ковш обратная лопата | 1 |
| 01-14 | 9046572 замена: 8027323 | Обратная лопата ковш в сборе | 1 |
| 01-14 | 9046572 замена: 8027324 | Обратная лопата ковш в сборе | 1 |
| 01-14 | 9046572 замена: 9060559 | Обратная лопата ковш в сборе | 1 |
| 01-17 | 9060559 | Обратная лопата ковш в сборе | 1 |
| 01A | 4121658 | Адаптер | 5 |
| 01B | 4136390 | Пластина | 1 |
| 01C | 4123146 | Ограничитель | 1 |
| 01C | 4142704 | Ограничитель | 1 |
| 01D | 4123480 | Ограничитель | 2 |
| 04 | 4098097 | Втулка | 2 |
| 04 | 4148827 | Втулка | 2 |
| 05 | 4101226 | Втулка | 2 |
| 06 | 2016745 | Боковой резец | 1 |
| 07 | 2016746 | Боковой резец | 1 |
| 08 | M122771 | Болт | 10 |
| 09 | M512722 | Гайка | 10 |
| 10 | A590927 | Пружинная шайба | 10 |
| 11 | 4121659 | Наконечник | 5 |
| 12 | 4096413 | Стопорный палец | 5 |
| 13 | 4096414 | Резиновый палец блокировка | 5 |
| 14 | 4098098 замена: 4148855 | Втулка | 2 |
| 14 | 4148827 | Втулка | 2 |
| 15 | 4143623 | Пылезащитное уплотнение | 4 |
| 16 | 4143622 | Пылезащитное уплотнение | 2 |
| 17 | 4133854 | Ограничитель | 2 |
| 20 | 8022037 | Палец | 2 |
| 20 | 8027324 | Палец | 2 |
| 21 | 8022036 | Палец | 1 |
| 21 | 8027323 | Палец | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH261 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
