Ходовой гидромотор — HITACHI UH261

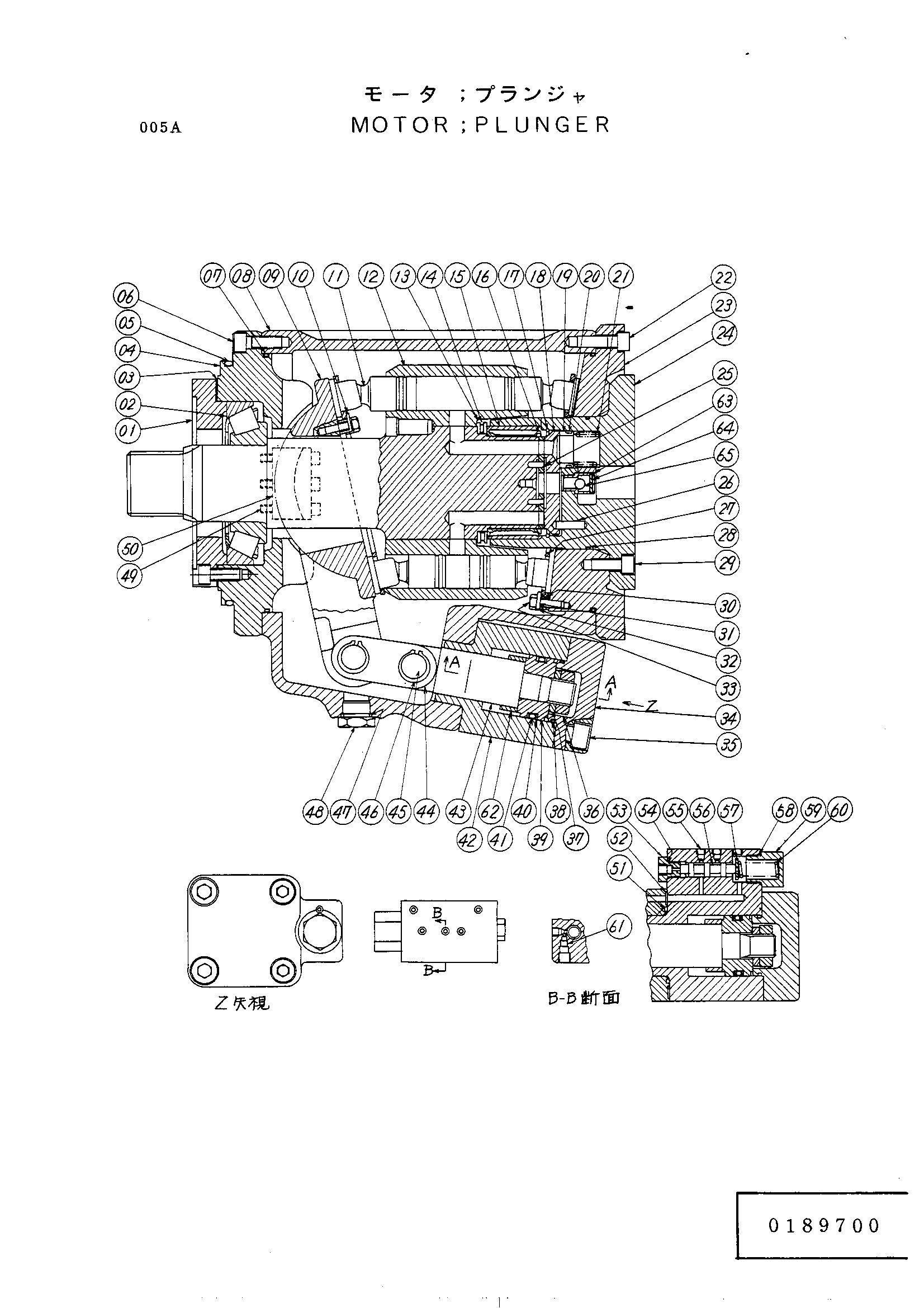

Заводская схема «Ходовой гидромотор» для HITACHI UH261. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4099712	Гидромотор плунжер(6)	1
02	0101226	Подшипник ROL	1
03	0101223	Регулировочная шайба	1
05	A810230	Уплотнительное кольцо	1
06	0101544	Болт с внутренним шестигранником	16
07	4138930	Уплотнительное кольцо	2
10	0189701	Опора	2
13	0101531	Кольцо	2
14	0101532	Игольчатый подшипник	1
15	0189607	Подшипник упорный	1
16	0189611	Болт с внутренним шестигранником	1
17	0189608	Кольцо	1
18	0189612	Пластина	1
19	0189702	Втулка	4
20	0189617	Кольцо	4
21	0189620	Пружина	4
22	0189703	Болт	16
25	0101247	Палец	2
26	0101522	Палец	2
27	0189704	Пластина	2
28	A810125	Уплотнительное кольцо	1
29	0189705	Болт	2
30	0101239	Проставка	14
31	0101240	Опора	4
32	0101238	Стопорная шайба	14
33	0189625	Болт	14
34	0101510	Крышка	1
35	0189706	Болт	4
37	0101513	Пружинная шайба	1
38	A811055	Уплотнительное кольцо	1
39	0101515	Поршень	1
40	4138941	Опорное кольцо	2
41	4073426	Уплотнительное кольцо	1
44	0101545	Тяга	2
45	0101546	Палец	2
46	0101547	Кольцо	4
47	0101234	Уплотнительное кольцо	1
48	0101235	Колпачок	1
49	0189707	Болт	6
50	0189708	Направляющая	2
51	A810070	Уплотнительное кольцо	1
52	4138928	Уплотнительное кольцо	2
53	0101550	Колпачок	1
54	U10778U	Кольцо O	1
55	0101262	Пробка	9
57	0101553	Ограничитель	1
58	4044013	Уплотнительное кольцо	1
59	0101555	Колпачок	1
60	0101556	Пружина	1
61	0101557	Пробка	1
62	0189709	Проставка	1
63	0189615	Втулка	2
64	0189613	Палец	2
65	0189614	Шарик	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH261 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
