Обратные трубопроводы — HITACHI UH261

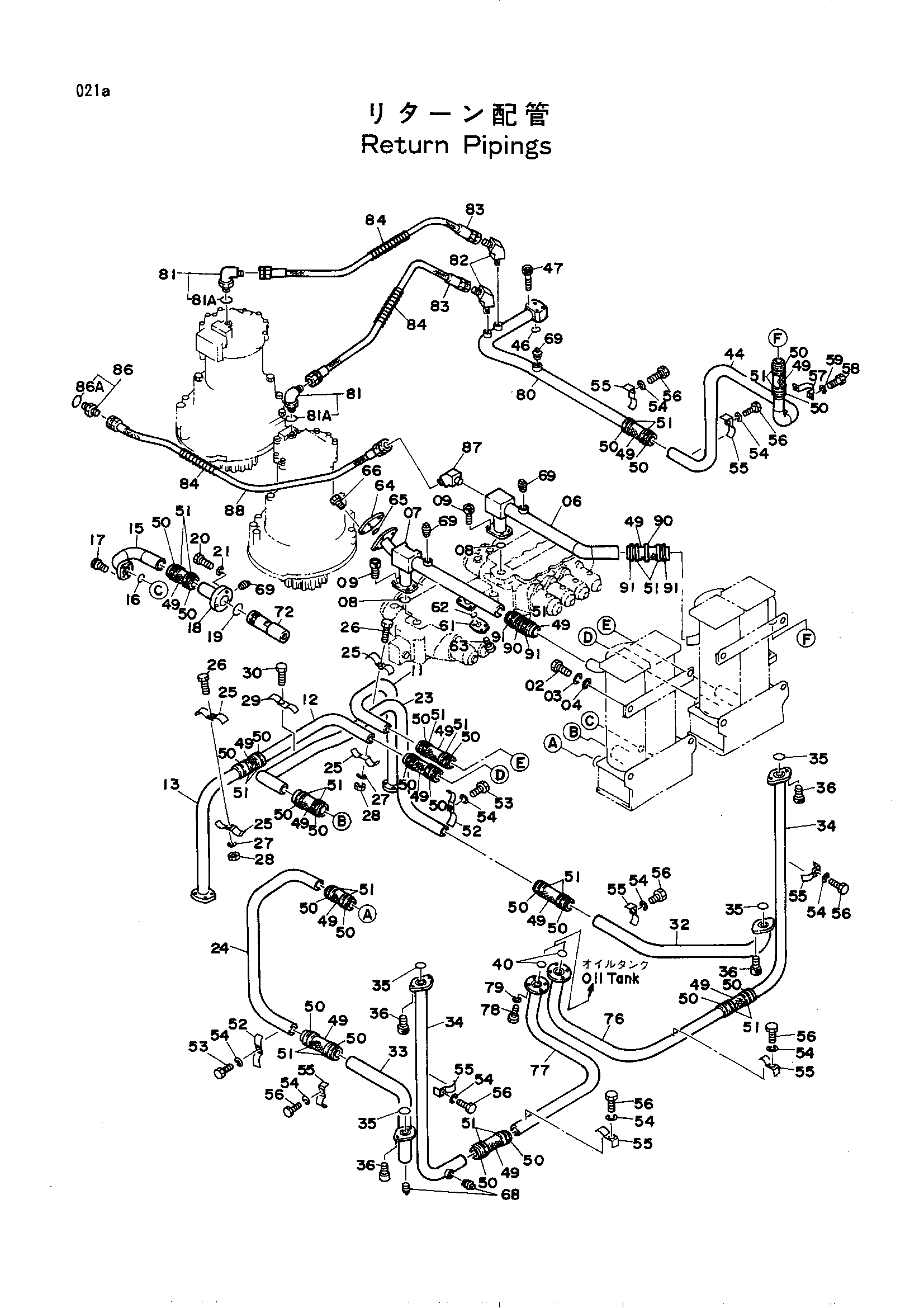

Заводская схема «Обратные трубопроводы» для HITACHI UH261. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
02	M111436	Болт	8
03	A590914	Пружинная шайба	8
04	A590114	Шайба	8
06	8030525	Трубка	1
07	8020808	Трубка	1
08	A810050	Уплотнительное кольцо	2
09	M341440	Болт с внутренним шестигранником	8
11	8020288	Трубка	1
12	8020289	Трубка	1
13	8020290	Трубка	1
15	9713459	Трубка	1
16	A810050	Уплотнительное кольцо	1
17	M351236	Болт с внутренним шестигранником	4
18	9713460	Трубка	1
19	A810070	Уплотнительное кольцо	1
20	M111045	Болт	3
21	A590910	Пружинная шайба	3
23	8020291	Трубка	1
24	8020292	Трубка	1
25	4100805	Хомут трубки	4
26	M111263	Болт	2
27	A590912	Пружинная шайба	3
28	M501210	Гайка	2
29	4031909	Хомут	1
30	M111271	Болт	1
32	8028784	Трубка	1
33	8028785	Трубка(левый)	1
34	8028786	Трубка	2
35	A810060	Уплотнительное кольцо	4
36	M351240	Болт с внутренним шестигранником	8
40	A810050	Уплотнительное кольцо	2
44	8020302	Трубка	1
46	A810050	Уплотнительное кольцо	1
47	M341471	Болт с внутренним шестигранником	4
49	4081954	Резиновый шланг	14
50	4504198	Хомут шланга	24
51	4152703	Хомут шланга	28
52	4114942	Хомут трубки	2
53	M111271	Болт	2
54	A590912	Пружинная шайба	10
55	4053697	Хомут трубки	8
56	M111263	Болт	8
57	4000907	Хомут трубки	1
58	M111016	Болт	2
59	A590910	Пружинная шайба	2
61	4051945	Фланец	1
62	A810035	Уплотнительное кольцо	1
63	M351040	Болт с внутренним шестигранником	4
64	4121826	Фланец	1
65	A810035	Уплотнительное кольцо	1
66	M351240	Болт с внутренним шестигранником	4
68	J75284	Пробка	2
69	J75283	Пробка	4
72	9041446	Предохранительный клапан в сборе	1
76	8022379	Трубка	1
77	8022380	Трубка	1
78	M111240	Болт	8
79	A590912	Пружинная шайба	8
80	8023715	Трубка	1
81	4147755	Угловой штуцер	2
81A	4506429	Уплотнительное кольцо	1
82	94-1504	Угловой штуцер	2
83	4158022	Шланг	2
84	4044420	Защитный кожух	6
86	4042033	Адаптер	1
86A	4506418	Уплотнительное кольцо	1
87	94-1504	Угловой штуцер	1
88	4158027	Шланг	1
90	4504198	Хомут шланга	2
90	4504198	Хомут шланга	2
90	4504198	Хомут шланга	2
90	4504198	Хомут шланга	2
90	4504198	Хомут шланга	2
90	4504198	Хомут шланга	2
90	4504198	Хомут шланга	2
90	4504198	Хомут шланга	2
90	4504198	Хомут шланга	2
91	4152703	Хомут шланга	4
91	4504198	Хомут шланга	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH261 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
