Поворот трансмиссия — HITACHI UH261

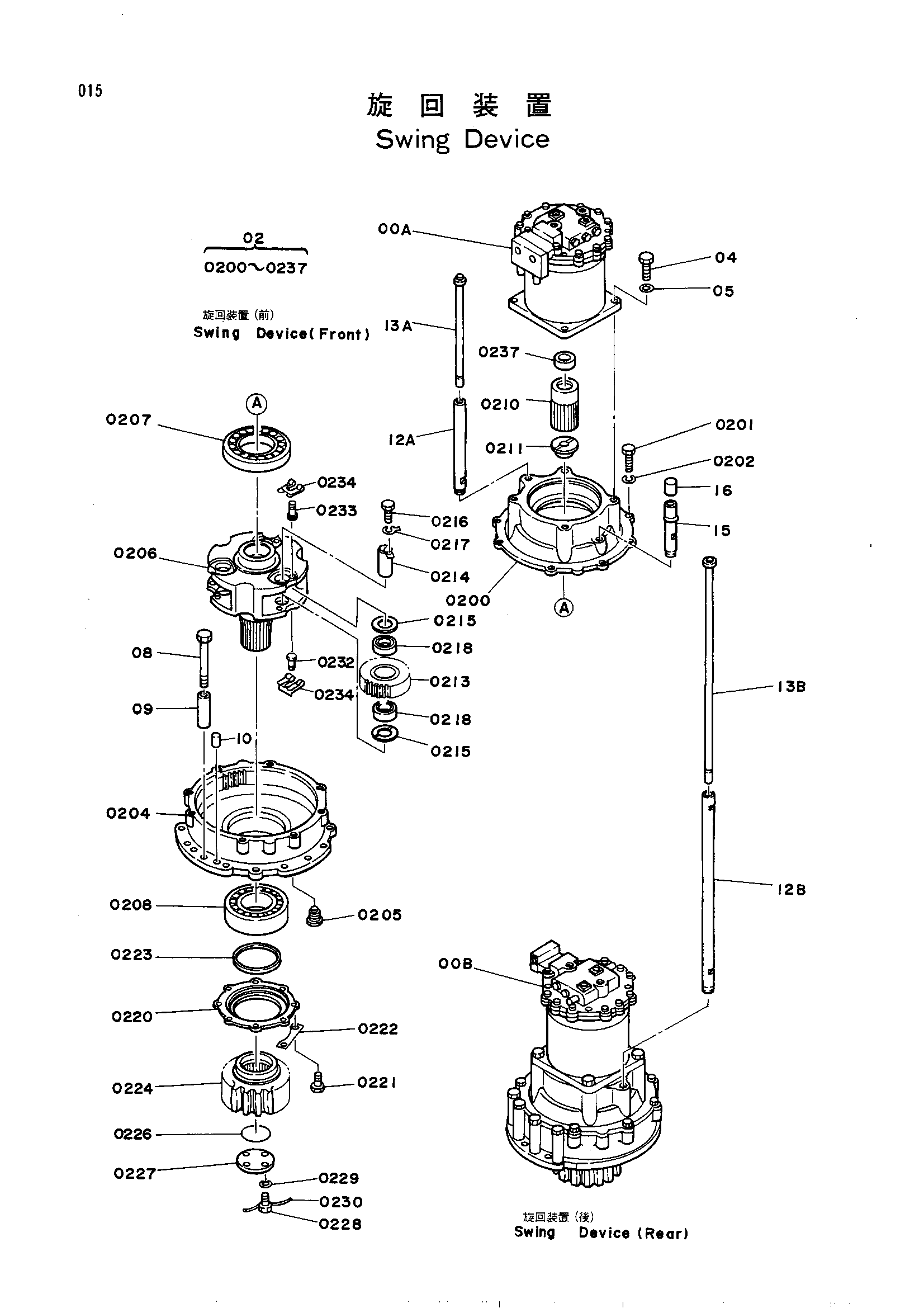

Заводская схема «Поворот трансмиссия» для HITACHI UH261. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9055714	Поворот привод(передний)	1
	9055715	Поворот привод(задний)	1
00A	4164009	Гидромотор(передний)	1
00B	4164008	Гидромотор(задний)	1
02	9055647	Поворот привод	1
0200	2016766	Крышка	1
0201	M121650	Болт	8
0202	A590916	Пружинная шайба	8
0204	1003979	Корпус	1
0205	960339	Фильтр	1
0206	1007153	Водило	1
0207	4096309	Подшипник. каток	1
0208	4096308	Подшипник. спх.рол.	1
0210	3025296	Солнечная шестерня	1
0211	4114644	Упорная пластина	1
0213	3016370	Планетарная шестерня	3
0214	8027085	Палец	3
0215	4145090	Упорная пластина	6
0216	J901230	Болт	6
0217	A590412	Шайба тонгуед	6
0218	4096307	Игольчатый подшипник	6
0220	3016368	Крышка	1
0221	M111432	Болт	8
0222	4096301	Стопорная шайба	4
0223	4144554	Масляное уплотнение	1
0224	2020385	Шестерня	1
0226	4508195	Уплотнительное кольцо	1
0227	4096300	Крышка	1
0228	4145089	Болт	4
0229	A590916	Пружинная шайба	4
0230	4514053	Провод	2
0232	4145088	Палец	3
0233	4145091	Палец	3
0234	4139024	Зажим	6
0237	4162226	Проставка	1
04	J932070	Болт	4
05	4018545	Шайба	4
08	488658	Болт	13
09	4094917	Проставка	13
10	J402050	Установочный штифт	2
12A	4153322	Трубка(передний)	1
12B	4161114	Трубка(задний)	1
13A	9721709	Указатель уровень(передний)	1
13B	9721710	Указатель уровень(задний)	1
15	4078071	Трубка	2
16	4078070	Колпачок	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH261 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
