Всасывающие трубопроводы — HITACHI UH261

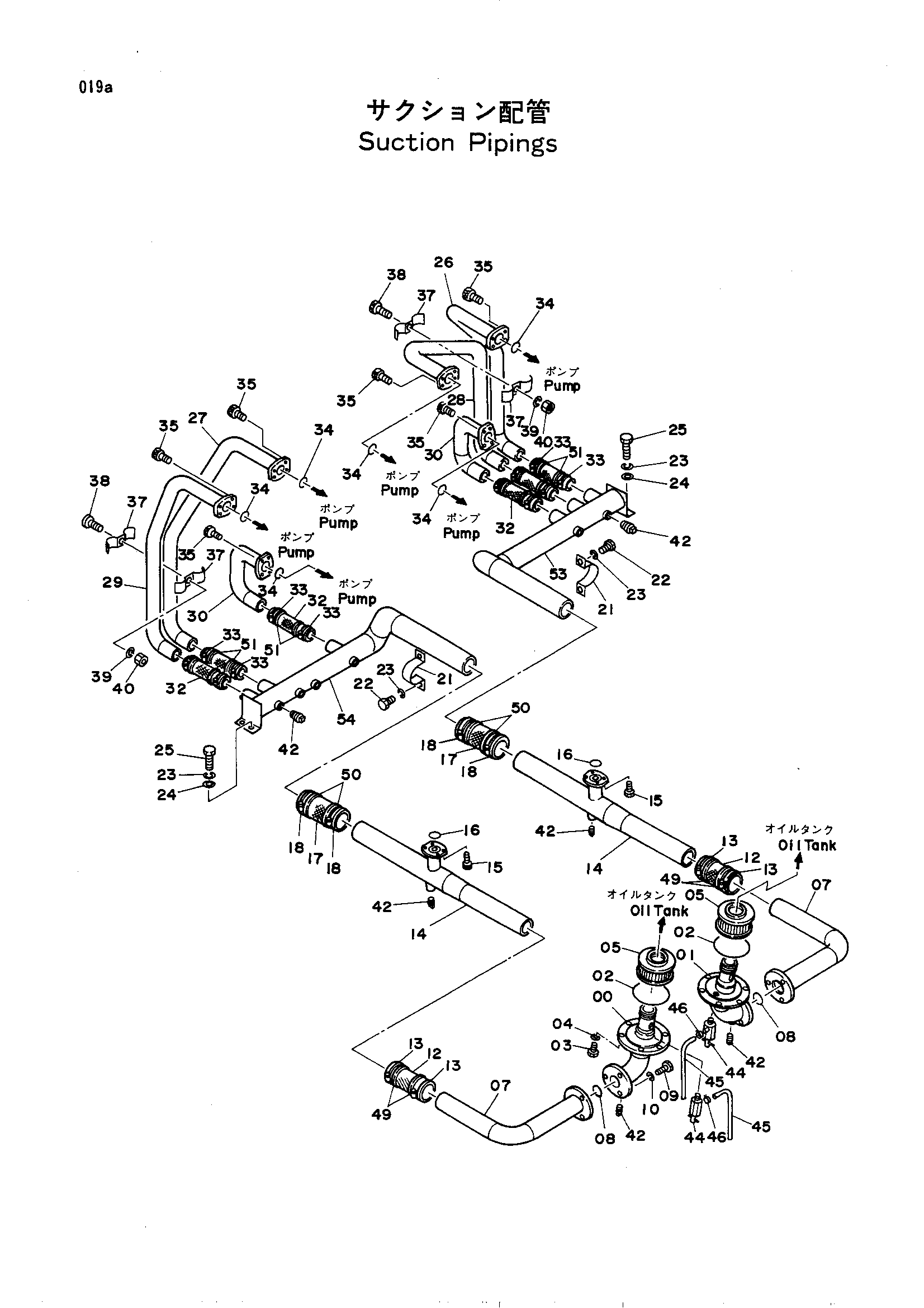

Заводская схема «Всасывающие трубопроводы» для HITACHI UH261. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	8016346	Трубка(левый)	1
01	8016347	Трубка(правый)	1
02	A810165	Уплотнительное кольцо	2
03	M111025	Болт	12
04	A590910	Пружинная шайба	12
05	3501403	Всасывающий фильтр	2
07	8016350	Трубка	2
08	A810070	Уплотнительное кольцо	2
09	M111240	Болт	6
10	A590912	Пружинная шайба	6
12	4099119	Резиновый шланг	2
13	4152704	Хомут шланга	4
13	4503469	Хомут шланга	4
14	8016354	Трубка	2
15	M351240	Болт с внутренним шестигранником	8
16	A810050	Уплотнительное кольцо	2
17	4109378	Резиновый шланг	2
18	4152705	Хомут шланга	4
18	4507397	Хомут шланга	4
21	4000910	Хомут трубки	2
22	M111022	Болт	4
23	A590910	Пружинная шайба	8
24	J217083	Шайба	4
25	J901022	Болт	4
26	8029968	Трубка(правый)	1
27	8029967	Трубка(левый)	1
28	8029969	Трубка(правый)	1
29	8029970	Трубка(левый)	1
30	9720606	Трубка	2
32	4081954	Резиновый шланг	6
33	4152703	Хомут шланга	12
33	4504198	Хомут шланга	12
34	A810050	Уплотнительное кольцо	6
35	M341240	Болт с внутренним шестигранником	24
37	4031909	Хомут	4
38	M111263	Болт	2
39	A590912	Пружинная шайба	2
40	M501210	Гайка	2
42	J75283	Пробка	6
44	4094354	Кран	2
45	4115045	Шланг	2
46	4514700	Зажим шланг	2
49	4152704	Хомут шланга	4
50	4152705	Хомут шланга	4
51	4152703	Хомут шланга	12
53	8029980	Трубка(правый)	1
54	8029981	Трубка(левый)	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH261 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
