Электрооборудование — HITACHI UH261

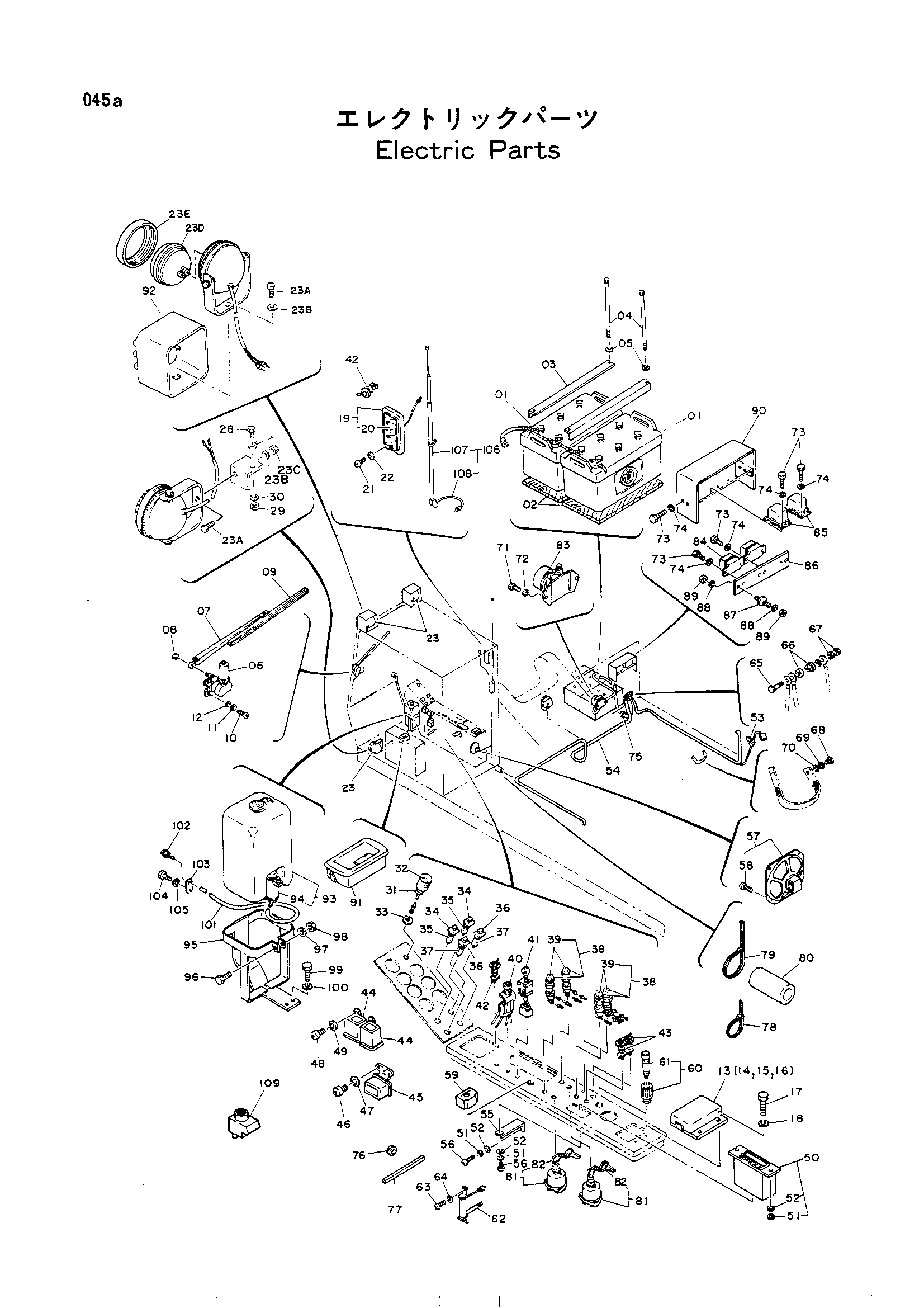

Заводская схема «Электрооборудование» для HITACHI UH261. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4503307	Аккумулятор	2
02	4509030	Воод	2
03	4060592	Держатель	4
04	4060593	Болт	8
05	A590106	Пружинная шайба	8
06	4050475	Гидромотор стеклоочиститель	1
07	4101832	Рукоять	1
08	4050479	Гайка	1
09	4101833	Отвал	1
10	M430510	Винт	2
11	A590905	Пружинная шайба	2
12	A590105	Шайба	2
13	4123095	Короб предохранитель	1
14	4127780	Предохранитель	2
15	4127781	Предохранитель	8
16	4127754	Предохранитель	2
17	M200620	Болт	2
18	A590906	Пружинная шайба	2
19	973204	Плафон кабины	1
20	4001854	Лампа	1
21	M430513	Винт	2
22	A590905	Пружинная шайба	2
23	214771	Фонарь	4
23A	M101432	Болт	1
23B	A590914	Пружинная шайба	1
23C	M501411	Гайка	1
23D	214770	Лампа	1
23E	4053982	Хомут	1
28	M200616	Болт	2
29	M500605	Гайка	2
30	A590906	Пружинная шайба	2
31	4111786	Фонарь	1
32	214770	Лампа	1
33	4122052	Резиновая прокладка	1
34	4109241	Фонарь пилотный	2
35	4101492	Лампа	1
36	4109242	Фонарь пилотный	2
37	4101492	Лампа	1
38	D910776	Фонарь пилотный	4
39	4037223	Фонарь	1
40	445092	Выключатель пулл	1
41	4087005	Выключатель	1
42	921037	Выключатель тумблер	2
43	4062491	Выключатель	2
44	4038459	Реле	2
45	4505392	Реле	1
46	M430610	Винт	2
47	A590906	Пружинная шайба	2
48	M430510	Винт	4
49	A590905	Пружинная шайба	4
50	4043976	Радио	1
51	A590905	Пружинная шайба	2
52	A590105	Шайба	2
53	967773	Хомут	2
54	4122054	Жгут проводов	1
54	4139470	Жгут проводов	1
55	4122053	Кронштейн	1
55	4133355	Кронштейн	1
56	M430513	Винт	2
57	4121152	Динамик	1
58	J850516	Винт	4
59	4080638	Выключатель	1
60	4115360	Лигхтер	1
61	4115361	Лигхтер	1
62	4115362	Резистор	1
63	M430308	Винт	2
64	A590903	Пружинная шайба	2
65	M200845	Болт	1
66	4032404	Втулка	2
67	M500807	Гайка	2
68	M111020	Болт	2
69	A590910	Пружинная шайба	2
70	A590110	Шайба	2
71	M200814	Болт	2
72	A590908	Пружинная шайба	2
73	M200613	Болт	16
74	A590906	Пружинная шайба	16
75	4509404	Резиновая втулка	2
76	94-2810	Резиновая втулка	1
77	4122056	Резиновая прокладка	1
78	4055311	Зажим	4
79	4055312	Зажим	8
80	4122057 замена: 4168954	Стекловата	1
81	4038458	Замок зажигания	2
82	4507942	Шпонка	1
83	4034634	Реле	1
84	4515086	Регулятор	2
85	4515085	Реле	2
86	4122930	Пластина	1
87	448291 замена: 4168352	Резиновая подушка	4
87	448291 замена: A590906	Резиновая подушка	4
87	448291 замена: M500605	Резиновая подушка	4
88	A590908	Пружинная шайба	8
89	M500807	Гайка	8
90	4122931	Крышка	1
91	4110102	Асхтрай	1
92	8021807	Защитный кожух	2
93	4125805	Бак воды	1
94	4129345	Гидромотор	1
95	8022543	Кронштейн	1
96	M200650	Болт	1
97	A590906	Пружинная шайба	1
98	M500605	Гайка	1
99	M111016	Болт	2
100	A590910	Пружинная шайба	2
101	4125806	Виниловый шланг	1
102	4125807 замена: 4150044	Форсунка	1
102	4125807	Форсунка	1
102	4125807	Форсунка	1
102	4150044	Форсунка	1
102	4150044	Форсунка	1
102	4150044	Форсунка	1
103	4125808 замена: 4151732	Регулировочная шайба	1
103	4125808	Регулировочная шайба	1
103	4125808	Регулировочная шайба	1
103	4151732	Регулировочная шайба	1
103	4151732	Регулировочная шайба	1
103	4151732	Регулировочная шайба	1
104	M200614	Болт	1
105	A590906	Пружинная шайба	1
106	4123177	Антенна	1
107	4032061	Шток	1
108	4102096	Питатель	1
109	4130845	Выключатель	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH261 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
