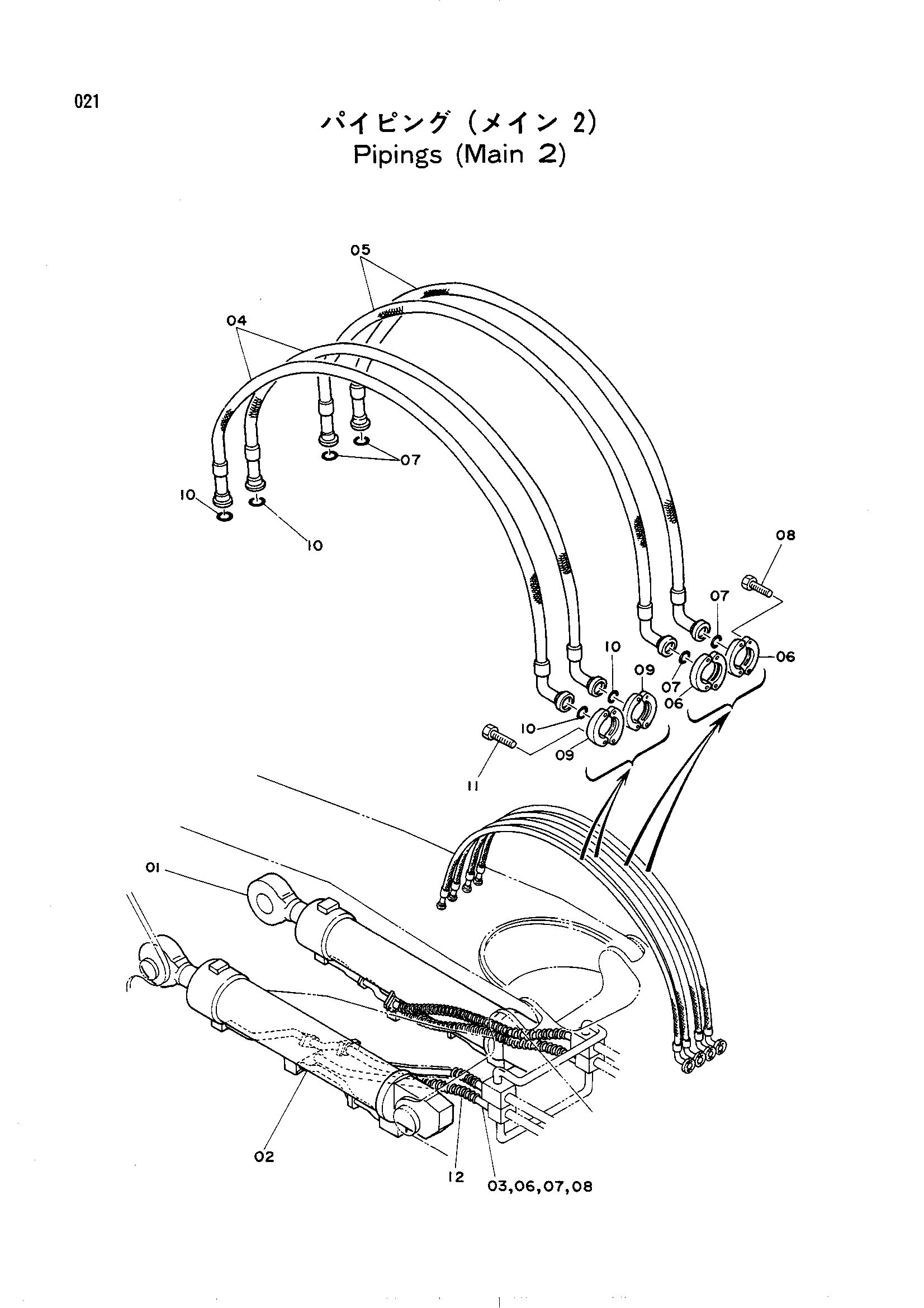

Основные гидролинии (2) — HITACHI UH261
Заводская схема «Основные гидролинии (2)» для HITACHI UH261. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3021623 | Гидроцилиндр стрела(правый) | 1 |
| 02 | 3021624 | Гидроцилиндр стрела(левый) | 1 |
| 03 | 4099869 | Шланг | 4 |
| 04 | 4099871 | Шланг | 2 |
| 05 | 4099868 | Шланг | 2 |
| 06 | 4089703 | Разъёмный фланец | 20 |
| 07 | 4508805 | Уплотнительное кольцо | 12 |
| 08 | M341445 | Болт | 40 |
| 09 | 4075854 | Разъёмный фланец | 4 |
| 10 | 4510169 | Уплотнительное кольцо | 4 |
| 11 | M341650 | Болт | 8 |
| 12 | 4059072 | Защитный кожух | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH261 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
