Электрооборудование (1) — HITACHI UH261

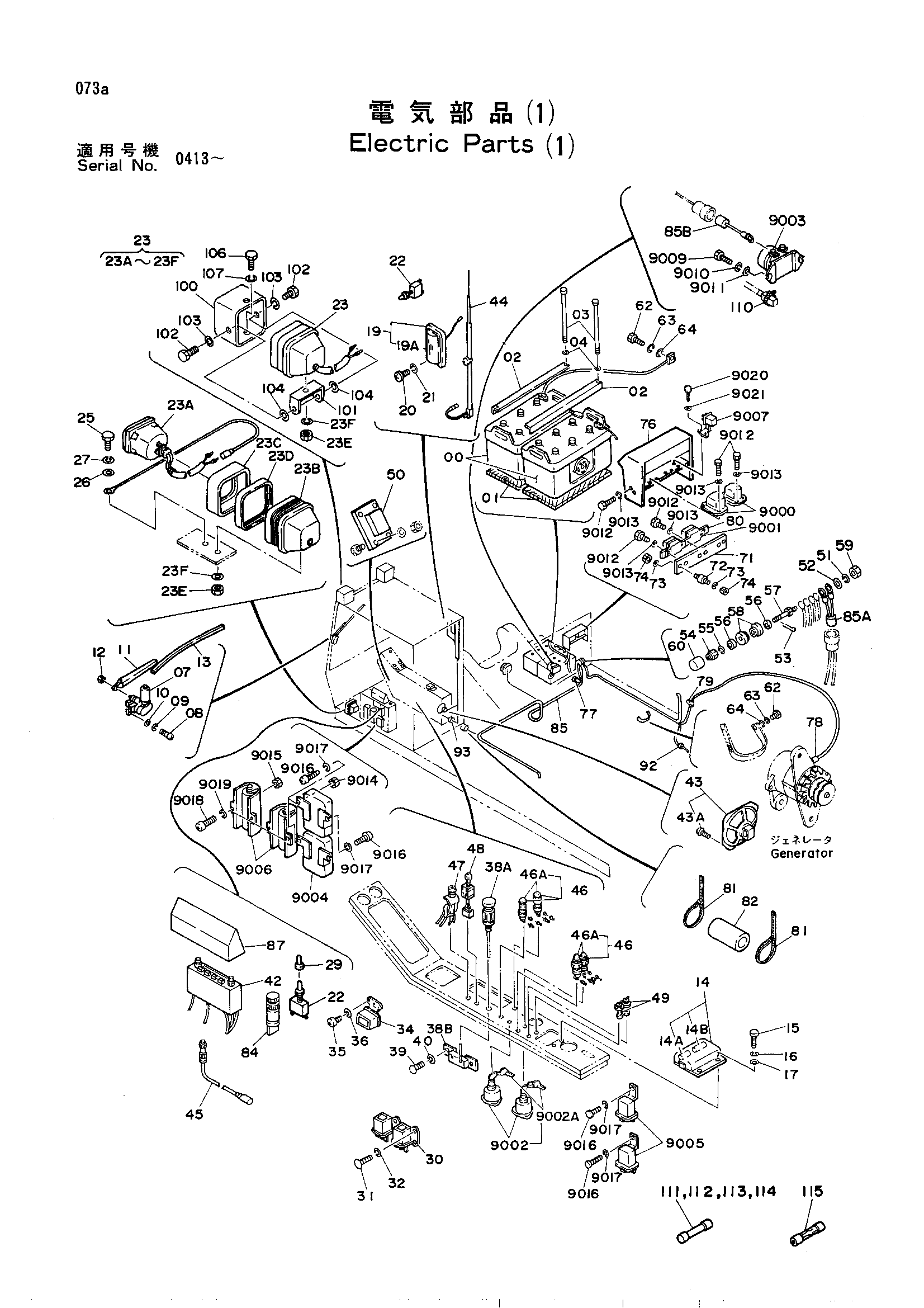

Заводская схема «Электрооборудование (1)» для HITACHI UH261. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4195615	Аккумулятор	2
01	4509030	Воод	2
02	4060592	Держатель	4
03	4060593	Болт	8
04	A590106	Плоская шайба	8
07	4151076	Мотор стеклоочистителя	1
08	M430510	Винт	2
09	A590905	Пружинная шайба	2
10	A590105	Шайба	2
11	4151078	Рычаг стеклоочистителя	1
12	M500605	Гайка	1
13	4151077	Щётка стеклоочистителя	1
14	4123095	Короб предохранитель	1
14A	4127780	Предохранитель(30A)	2
14B	4127781	Предохранитель(15A)	6
15	J850620	Винт	2
16	J251006	Пружинная шайба	2
17	J250006	Плоская шайба	2
19	973204	Плафон кабины	1
19A	4001854	Лампа	1
20	M430513	Винт	2
21	A590905	Пружинная шайба	2
22	921037	Выключатель тумблер	2
23	4151325	Фара	4
23A	4163596	Фонарь	1
23B	4163597	Держатель	1
23C	4163598	Лента	1
23D	4163599	Лента	1
23E	M501411	Гайка	1
23F	A590914	Пружинная шайба	1
25	J900612	Болт	2
26	A590106	Плоская шайба	2
27	A590906	Пружинная шайба	2
29	4042098	Колпачок	1
30	4038459	Реле хоурметер	2
31	M430510	Винт	4
32	A590905	Пружинная шайба	4
34	4505392	Реле	1
35	M430610	Винт	2
36	A590906	Пружинная шайба	2
38A-B	4115360	Лигхтер	1
38A	4115361	Лигхтер	1
38B	4115362	Резистор	1
39	M430308	Винт	2
40	A590903	Пружинная шайба	2
42	4043976	Радио(AM)	1
42	4151808	Радио(AM, FM)	1
43	4121152	Динамик	1
43A	J850516	Винт	4
44	4123177	Антенна	1
45	4054380	Питатель	1
46	D910776	Фонарь пилотный	4
46A	4037223	Лампа	1
47	445092	Выключатель пулл	1
48	4087005	Выключатель	1
49	4062491	Выключатель	2
50	9062123	Блок управление	1
51	A590910	Пружинная шайба	1
52	A590110	Шайба	1
53	A764028	Шплинт	1
54	M631619	Корончатая гайка	1
55	A590916	Пружинная шайба	1
56	4114405	Шайба	2
57	4155144	Болт	1
58	4155145	Коллер	2
59	M501008	Гайка	1
60	4158607	Колпачок	1
62	M111020	Болт	3
63	A590910	Пружинная шайба	3
64	A590110	Шайба	3
71	4122930	Пластина	1
72	4168352	Амортизатор	4
73	A590906	Пружинная шайба	8
74	M500605	Гайка	8
76	3044287	Крышка	1
76	3044287	Крышка	1
76	3044287	Крышка	1
76	3044287	Крышка	1
76	3044287	Крышка	1
76	3044287	Крышка	1
76	3044287	Крышка	1
76	4161318 замена: 3044287	Крышка	1
76	4161318	Крышка	1
76	4161318	Крышка	1
76	4161318	Крышка	1
76	4161318	Крышка	1
76	4161318	Крышка	1
76	4161318	Крышка	1
76	4161318	Крышка	1
77	4509404	Резиновая втулка	2
78	4137925	Конденсатор	2
79	967773	Хомут	2
80	4185987	Конденсатор	2
81	4055311	Зажим	10
82	4168954	Резиновая прокладка	1
84	4170992	Выключатель	1
85	4198567 замена: 4187223	Жгут проводов	1
85	4198567 замена: 4257063	Жгут проводов	1
85	4255536	Жгут проводов	1
85	4257996	Жгут проводов	1
85A	4255682	Фусибле-линк	1
85A	4255682	Фусибле-линк	1
85A	4255682	Фусибле-линк	1
85B	4255683	Фусибле-линк	1
85B	4255683	Фусибле-линк	1
85B	4255683	Фусибле-линк	1
87	3031580	Защитный кожух	1
9000	4515085	Реле	2
9001	4515086	Регулятор	2
9002	4112456	Замок зажигания	2
9002A	4112457	Шпонка	1
9003	4031771	Реле аккумулятор	1
9004	4158759	Таймер	2
9004	4210118	Таймер	2
9005	4158760	Реле	2
9006	4158761	Резистор	2
9007	4112459	Реле	2
9009	J900828	Болт	2
9010	A590908	Пружинная шайба	2
9011	A590108	Шайба	2
9012	J900614	Болт	16
9013	A590906	Пружинная шайба	16
9014	M500605	Гайка	6
9015	M500504	Гайка	4
9016	M430616	Винт	6
9017	A590906	Пружинная шайба	6
9018	M430516	Винт	4
9019	A590905	Пружинная шайба	4
9020	M430510	Винт	4
9021	A590905	Пружинная шайба	4
92	940359	Втулка	1
93	94-2810	Резиновая втулка	1
100	8037537	Защитный кожух	2
101	9726980	Кронштейн	2
102	J901025	Болт	4
103	A590910	Пружинная шайба	4
104	A590110	Шайба	4
106	J901425	Болт	2
107	A590914	Пружинная шайба	2
110	4055312	Зажим	2
111	4195609	Предохранитель(1A)	1
112	4127754	Предохранитель(3A)	1
113	4164129	Предохранитель(5A)	1
114	4195610	Предохранитель( 10A)	3
115	4208344	Диод	6
