Уровень гидроцилиндр — HITACHI UH261

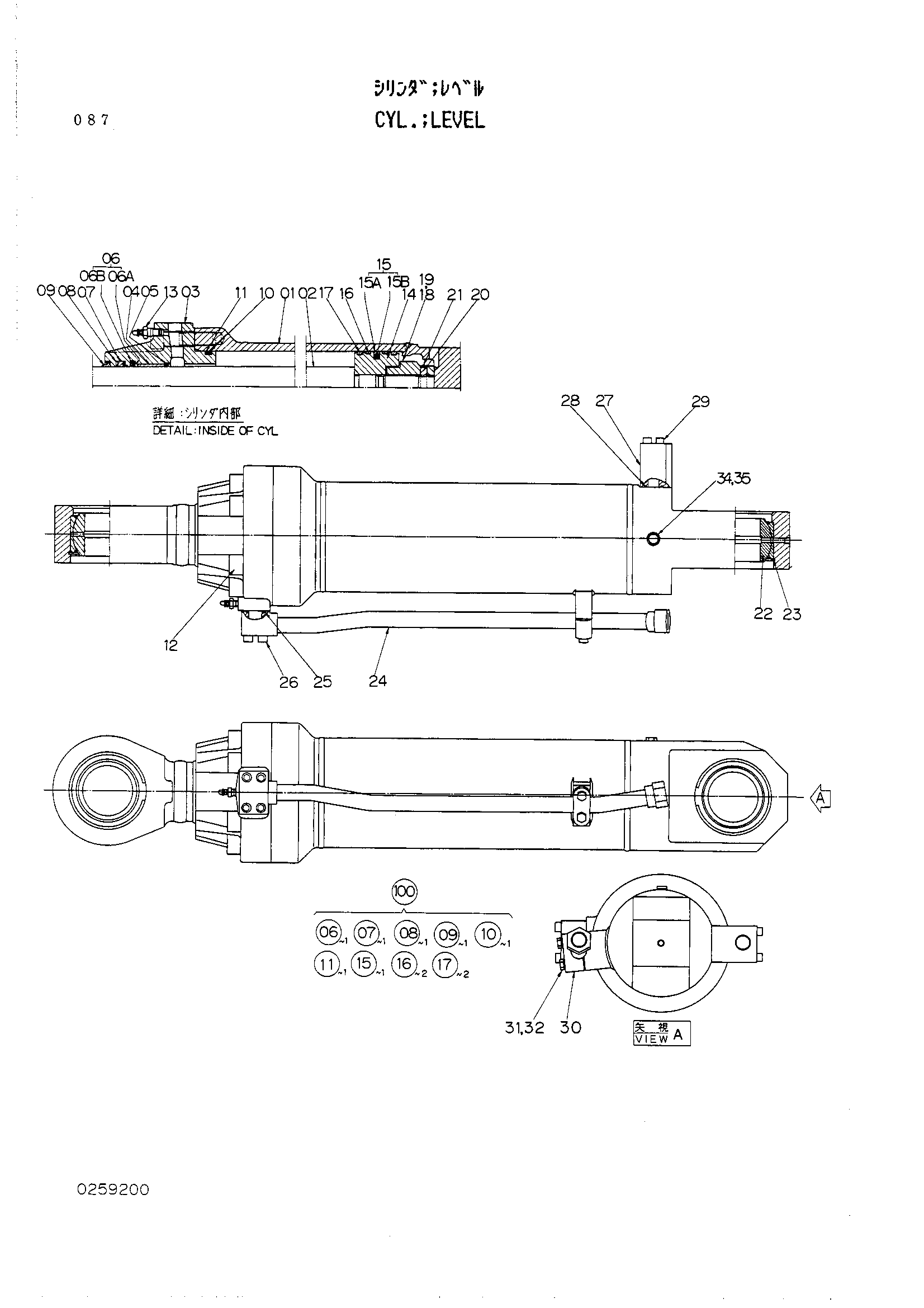

Заводская схема «Уровень гидроцилиндр» для HITACHI UH261. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4171396 | Гидроцилиндр. уровень | 1 | |
| 01 | 0259201 | Труба гидроцилиндра | 1 |
| 02 | 0259202 | Шток поршня | 1 |
| 03 | 0259203 | Головка гидроцилиндра | 1 |
| 04 | 0257004 | Втулка | 1 |
| 05 | 0133709 | Стопорное кольцо | 1 |
| 06 | 4128763 | Кольцо в сборе | 1 |
| 07 | 0191405 | Кольцо U | 1 |
| 08 | 0257005 | Опорное кольцо | 1 |
| 09 | 0257006 | Грязесъёмное кольцо | 1 |
| 10 | A811190 | Уплотнительное кольцо | 1 |
| 11 | 0257007 | Опорное кольцо | 1 |
| 12 | 4104472 | Болт с внутренним шестигранником | 8 |
| 13 | 0237418 | Бреедер воздушный | 1 |
| 14 | 0259204 | Поршень | 1 |
| 15 | 0257010 | Кольцо уплотнение в сборе | 1 |
| 16 | 0257011 | Направляющее кольцо | 2 |
| 17 | 0257012 | Направляющее кольцо | 2 |
| 18 | 0257014 | Регулировочная шайба комплект | 1 |
| 19 | 0259205 | Гайка | 1 |
| 20 | 0257015 | Палец | 1 |
| 21 | 0257016 | Стопорное кольцо | 1 |
| 22 | 0239406 | Подшипник спхерикал | 2 |
| 23 | 0132804 | Стопорное кольцо | 2 |
| 24 | 0259206 | Трубка | 1 |
| 25 | 955612 | Уплотнительное кольцо | 1 |
| 26 | 0259207 | Болт с внутренним шестигранником | 4 |
| 27 | 0191816 | Соединение | 1 |
| 28 | 984614 | Уплотнительное кольцо | 1 |
| 29 | 0191817 | Болт с внутренним шестигранником | 4 |
| 30 | 0237416 | Держатель | 1 |
| 31 | 0237417 | Болт | 2 |
| 32 | 0208516 | Пружинная шайба | 2 |
| 34 | 0151903 | Колпачок | 1 |
| 35 | 4509180 | Уплотнительное кольцо | 1 |
| 100 | 4170464 | Уплотнение комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH261 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
