Пилотные гидролинии (2)<у.с.а детали> — HITACHI UH261

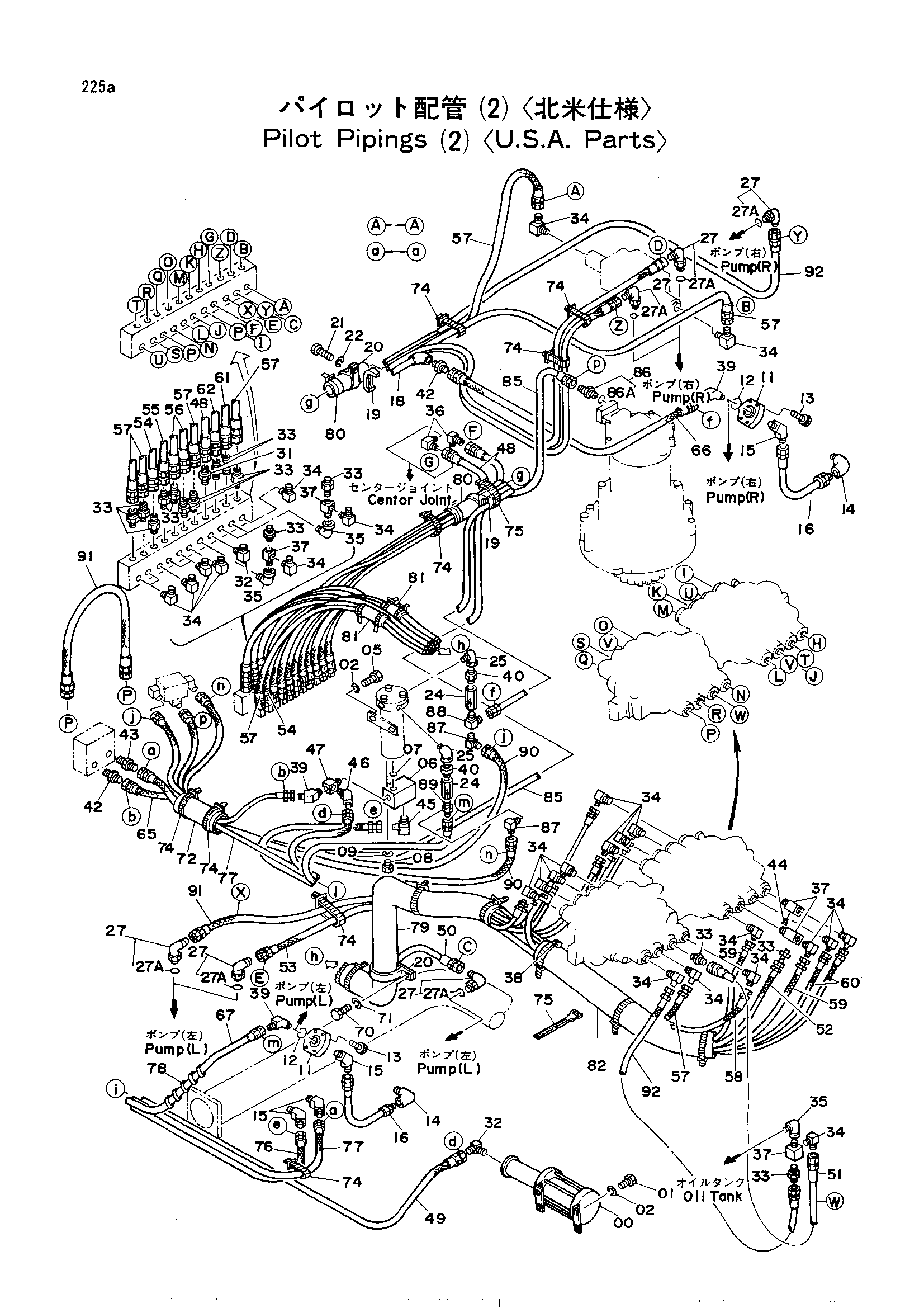

Заводская схема «Пилотные гидролинии (2)<у.с.а детали>» для HITACHI UH261. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	9031064	Гидроаккумулятор	1
01	M111020	Болт	4
02	A590910	Пружинная шайба	8
05	M111020	Болт	4
06	4122876	Предохранительный клапан	1
07	954493	Уплотнительное кольцо	1
08	M111071	Болт	2
09	A590910	Пружинная шайба	2
11	4119009	Фланец	2
12	A811035	Уплотнительное кольцо	2
13	455854	Болт с внутренним шестигранником	8
14	94-0633	Угловой штуцер	2
15	94-1504	Угловой штуцер	4
16	4119234	Шланг	2
18	8029929	Трубка	1
19	4053594	Хомут трубки	2
20	4161317	Хомут	3
21	M111056	Болт	2
22	A590910	Пружинная шайба	2
24	9034570	Обратный клапан	2
25	94-0632	Угловой штуцер	2
27	4133249	Угловой штуцер	6
27A	957366	Уплотнительное кольцо	1
31	4119001	Адаптер	1
32	4119002	Угловой штуцер	2
33	94-1302	Адаптер	16
34	94-1402	Угловой штуцер	28
35	94-0631	Угловой штуцер	4
36	94-1401	Угловой штуцер	2
37	4119005	Тройник	6
38	94-2022	Пробка	1
39	94-1503	Угловой штуцер	3
40	94-1703	Адаптер	2
42	94-1303	Адаптер	2
43	94-1304	Адаптер	1
44	94-2023	Пробка	2
45	94-1404	Угловой штуцер	1
46	94-1501	Угловой штуцер	1
47	4092414	Тройник	1
48	4124787	Нейлоновый шланг	2
49	4509868	Нейлоновый шланг	1
50	4071341	Шланг	1
50	4125572 замена: 4071341	Нейлоновый шланг	1
51	4123225	Нейлоновый шланг	1
52	4124796	Нейлоновый шланг	1
53	4054367	Шланг	1
53	4131422 замена: 4054367	Нейлоновый шланг	1
54	4124812	Нейлоновый шланг	2
55	4123228	Нейлоновый шланг	1
56	4131542	Нейлоновый шланг	2
57	4123230	Нейлоновый шланг	5
58	4124797	Нейлоновый шланг	1
59	4129768	Нейлоновый шланг	2
60	4123231	Нейлоновый шланг	2
61	4124800 замена: 4197771	Нейлоновый шланг	1
61	4197771	Шланг	1
62	4124799 замена: 4167165	Нейлоновый шланг	1
62	4167165	Шланг	1
65	4067525	Шланг	1
66	4138010	Шланг	1
67	4138009	Шланг	1
70	M111022	Болт	1
71	A590910	Пружинная шайба	1
72	4168954	Резиновая прокладка	1
74	4055312	Зажим	15
75	4121859	Ленточный зажим	7
75	4121859	Ленточный зажим	20
76	4119240	Шланг	1
77	4059070	Шланг	1
78	4061470	Плотектор	1
79	4141388	Втулка раббер	1
80	4141401	Втулка раббер	2
81	4141494	Втулка раббер	3
82	4141493	Втулка раббер	1
85	4124784	Нейлоновый шланг	1
86	4042030	Адаптер	1
86A	957366	Уплотнительное кольцо	1
87	94-1401	Угловой штуцер	2
88	4167167	Угловой штуцер	1
89	4143916	Адаптер	1
90	4098903	Нейлоновый шланг	2
91	4088042	Шланг	1
91	4123224 замена: 4088042	Нейлоновый шланг	1
92	4118275	Шланг	1
92	4123226 замена: 4118275	Нейлоновый шланг	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH261 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
