Наклон гидроцилиндр <погрузчик> — HITACHI UH261

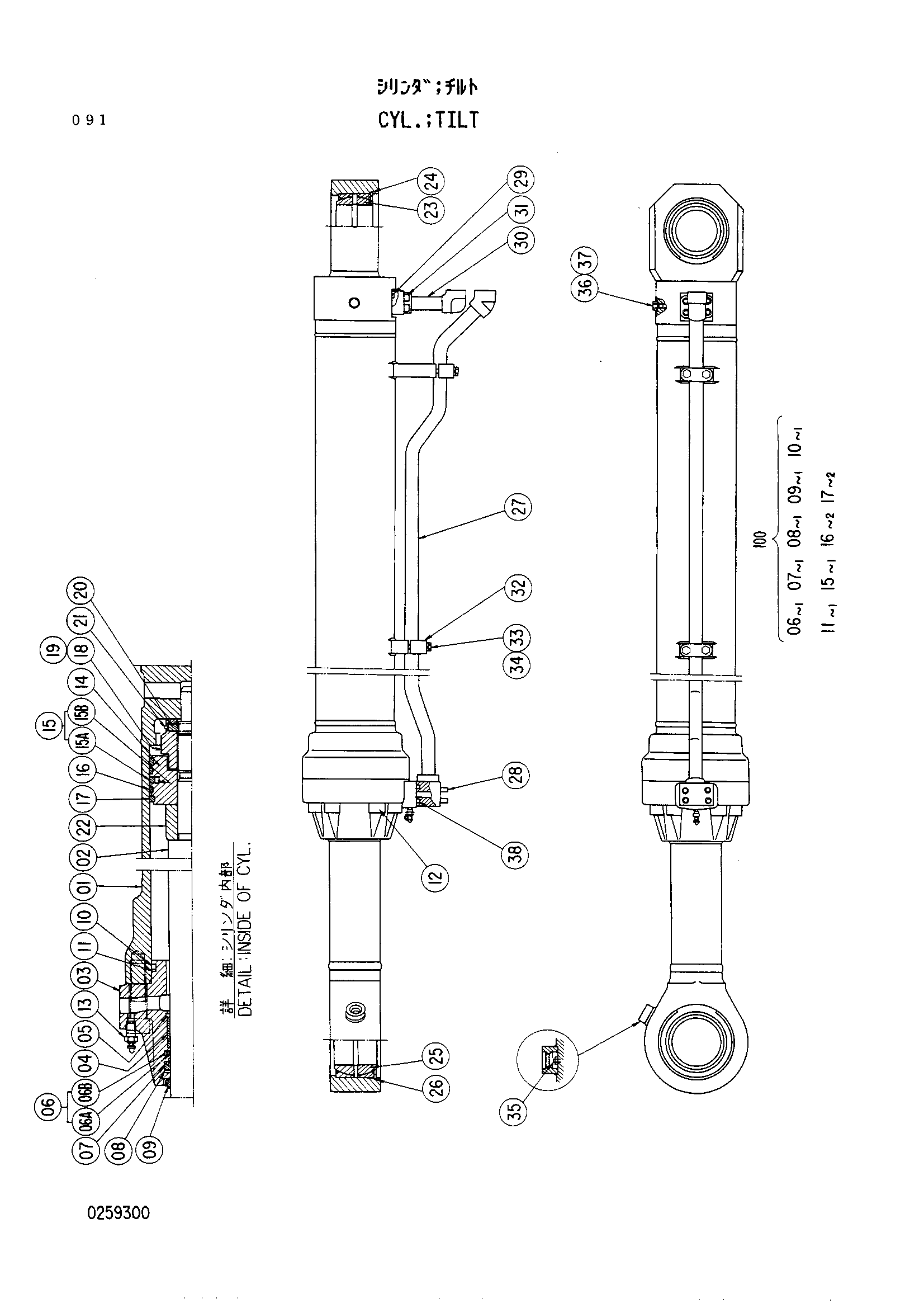

Заводская схема «Наклон гидроцилиндр <погрузчик>» для HITACHI UH261. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4171397 | Гидроцилиндр. наклон | 1 | |
| 01 | 0259301 | Труба гидроцилиндра | 1 |
| 02 | 0259302 | Шток поршня | 1 |
| 03 | 0259303 | Головка гидроцилиндра | 1 |
| 04 | 0257004 | Втулка | 1 |
| 05 | 0133709 | Стопорное кольцо | 1 |
| 06 | 4128763 | Кольцо в сборе | 1 |
| 07 | 0191405 | Кольцо U | 1 |
| 08 | 0257005 | Опорное кольцо | 1 |
| 09 | 0257006 | Грязесъёмное кольцо | 1 |
| 10 | A811160 | Уплотнительное кольцо | 1 |
| 11 | 4170546 | Опорное кольцо | 1 |
| 12 | 0259304 | Болт с внутренним шестигранником | 8 |
| 13 | 0237418 | Бреедер воздушный | 1 |
| 14 | 0259305 | Поршень | 1 |
| 15 | 4170547 | Кольцо уплотнение в сборе | 1 |
| 16 | 0259306 | Направляющее кольцо | 2 |
| 17 | 0259307 | Направляющее кольцо | 2 |
| 18 | 0259308 | Гайка | 1 |
| 19 | 0259309 | Регулировочная шайба комплект | 1 |
| 20 | 0259310 | Палец | 1 |
| 21 | 0259311 | Стопорное кольцо | 1 |
| 22 | 0259312 | Амортизирующий подшипник | 1 |
| 23 | 0239406 | Подшипник спхерикал | 1 |
| 24 | 0132804 | Стопорное кольцо | 1 |
| 25 | 0257017 | Подшипник спхерикал | 1 |
| 26 | 4036055 | Стопорное кольцо | 1 |
| 27 | 0259313 | Трубка | 1 |
| 28 | 0259207 | Болт с внутренним шестигранником | 4 |
| 29 | 984614 | Уплотнительное кольцо | 1 |
| 30 | 0259314 | Соединение | 1 |
| 31 | 0158883 | Болт с внутренним шестигранником | 4 |
| 32 | 0237416 | Держатель | 2 |
| 33 | 0237417 | Болт | 4 |
| 34 | 0208516 | Пружинная шайба | 4 |
| 35 | J75481 | Штуцер | 1 |
| 36 | 0151903 | Колпачок | 1 |
| 37 | 4509180 | Уплотнительное кольцо | 1 |
| 38 | 955612 | Уплотнительное кольцо | 1 |
| 100 | 4173671 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH261 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
