Пилотные гидролинии (1-2) — HITACHI UH261

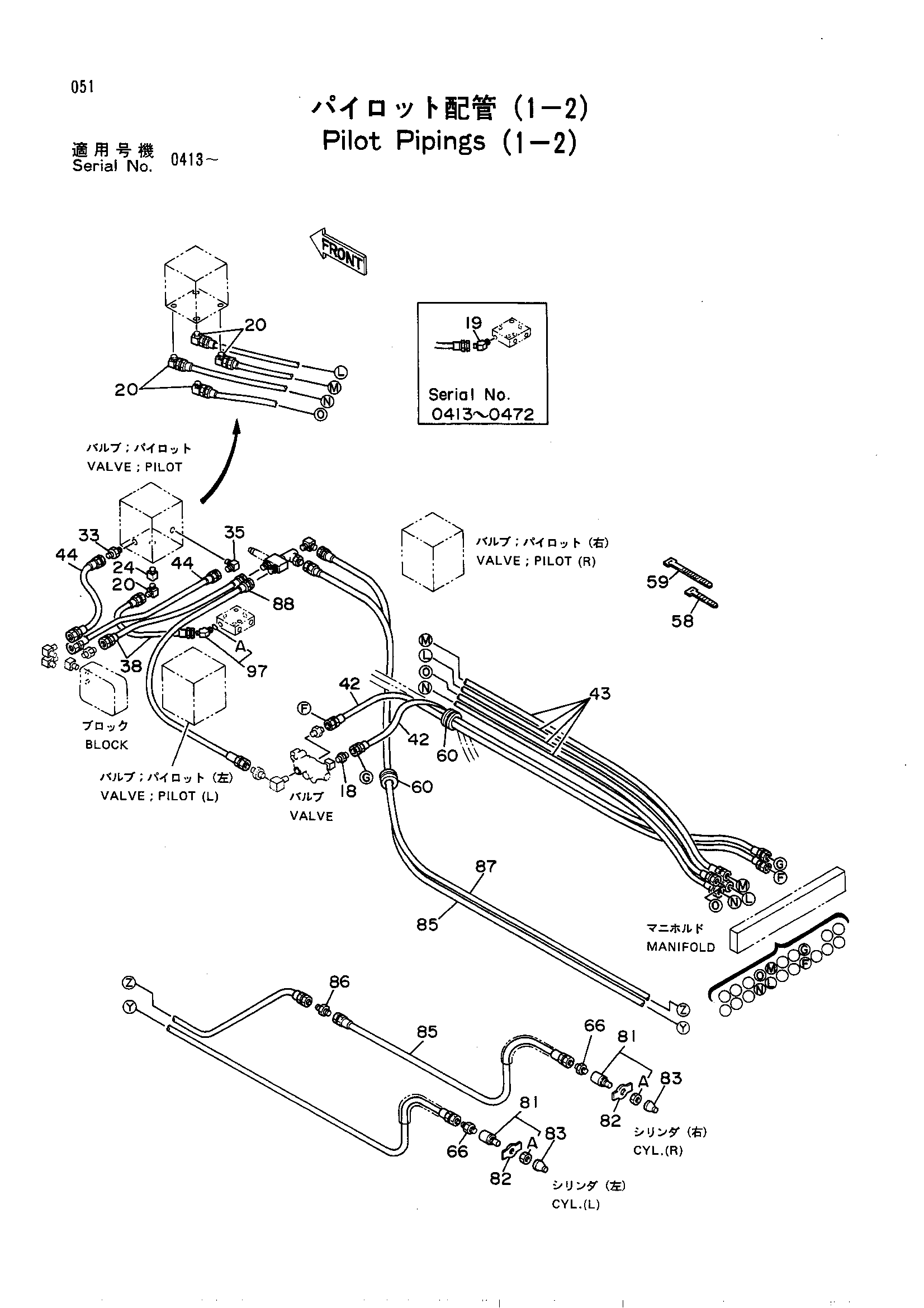

Заводская схема «Пилотные гидролинии (1-2)» для HITACHI UH261. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 18 | 94-1301 | Адаптер | 1 |
| 18 | 94-1301 | Адаптер | 1 |
| 19 | 94-1501 | Угловой штуцер | 1 |
| 20 | 94-1401 | Угловой штуцер | 5 |
| 20 | 94-1401 | Угловой штуцер | 5 |
| 24 | 485382 | Адаптер | 1 |
| 33 | 4119001 | Адаптер | 1 |
| 35 | 4119002 | Угловой штуцер | 1 |
| 38 | 4098899 | Нейлоновый шланг | 2 |
| 42 | 4033012 | Нейлоновый шланг | 2 |
| 43 | 4032705 | Нейлоновый шланг | 4 |
| 44 | 4098898 | Нейлоновый шланг | 2 |
| 58 | 4055311 | Зажим лента 140 | 2 |
| 59 | 4055312 | Зажим лента 250 | 5 |
| 60 | 4121411 | Резиновая втулка | 2 |
| 66 | 4144089 | Адаптер | 2 |
| 81 | 4169379 | Гидроцилиндр | 2 |
| 81A | 4200170 | Гайка | 1 |
| 82 | 4192422 | Шайба тонгуе | 2 |
| 83 | 4181724 | Колпачок | 2 |
| 85 | 4204107 | Шланг | 2 |
| 86 | 4151182 | Адаптер | 1 |
| 87 | 4129764 | Нейлоновый шланг | 1 |
| 88 | 4509858 | Нейлоновый шланг | 1 |
| 97 | 4108100 | Угловой штуцер | 1 |
| 97A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH261 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
