Основные гидролинии (1-2) — HITACHI UH261

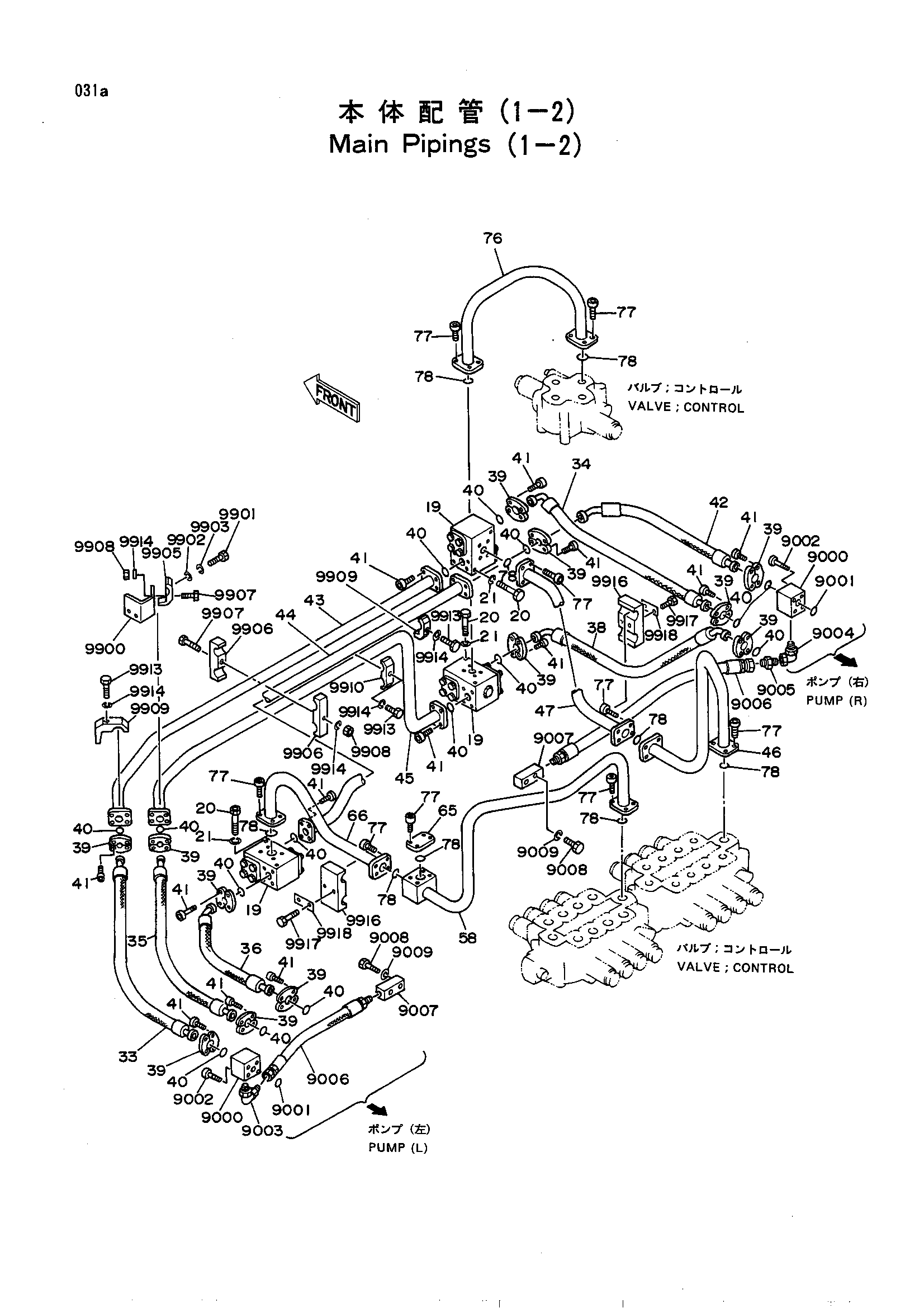

Заводская схема «Основные гидролинии (1-2)» для HITACHI UH261. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 19 | 9029256 | Обратный клапан | 3 |
| 20 | M111202 | Болт | 6 |
| 21 | A590912 | Пружинная шайба | 6 |
| 33 | 4099861 | Шланг | 1 |
| 34 | 4160652 | Шланг | 1 |
| 35 | 4160649 | Шланг | 1 |
| 36 | 4160650 | Шланг | 1 |
| 38 | 4160653 | Шланг | 1 |
| 39 | 4085560 | Фланец сприт | 24 |
| 40 | 966993 | Уплотнительное кольцо | 15 |
| 41 | M341240 | Болт с внутренним шестигранником | 60 |
| 42 | 4106451 | Шланг | 1 |
| 43 | 8016111 | Трубка | 1 |
| 44 | 8016112 | Трубка | 1 |
| 45 | 8016113 | Трубка | 1 |
| 46 | 8031431 | Трубка | 1 |
| 47 | 8020805 замена: 4508805 | Трубка | 1 |
| 47 | 8020805 замена: 8031432 | Трубка | 1 |
| 47 | 8020805 замена: M341445 | Трубка | 1 |
| 47 | 8020805 замена: 8031431 | Трубка | 1 |
| 47 | 8031432 | Трубка | 1 |
| 58 | 8020802 замена: 8040097 | Трубка | 1 |
| 58 | 8040097 | Трубка | 1 |
| 65 | 4118188 | Крышка | 1 |
| 66 | 8020803 замена: 8031433 | Трубка | 1 |
| 66 | 8031433 замена: 8039727 | Трубка | 1 |
| 66 | 8039727 | Трубка | 1 |
| 76 | 8021172 | Трубка | 1 |
| 77 | M341445 | Болт с внутренним шестигранником | 32 |
| 77 | M341445 | Болт с внутренним шестигранником | 36 |
| 78 | 4508805 | Уплотнительное кольцо | 8 |
| 78 | 4508805 | Уплотнительное кольцо | 9 |
| 9000 | 3027950 замена: 3036014 | Блок | 2 |
| 9000 | 3027950 | Блок | 2 |
| 9000 | 3027950 | Блок | 2 |
| 9000 | 3027950 | Блок | 2 |
| 9000 | 3036014 | Блок | 2 |
| 9000 | 3036014 | Блок | 2 |
| 9000 | 3036014 | Блок | 2 |
| 9001 | A811035 | Уплотнительное кольцо | 2 |
| 9002 | M341280 | Болт с внутренним шестигранником | 8 |
| 9003 | 4065118 | Угловой штуцер | 1 |
| 9004 | 4075782 | Угловой штуцер | 1 |
| 9005 | 94-1304 | Адаптер | 1 |
| 9006 | 4150735 | Шланг | 2 |
| 9007 | 4102614 | Блок | 2 |
| 9008 | J901255 | Болт | 4 |
| 9009 | A590912 | Пружинная шайба | 4 |
| 9900 | 3016932 | Кронштейн | 1 |
| 9901 | M111025 | Болт | 2 |
| 9902 | A590110 | Шайба | 2 |
| 9903 | A590910 | Пружинная шайба | 2 |
| 9905 | 4053598 | Хомут трубки | 1 |
| 9906 | 4118862 | Хомут трубки | 2 |
| 9907 | M111271 | Болт | 2 |
| 9908 | M501210 | Гайка | 2 |
| 9909 | 4053598 | Хомут трубки | 2 |
| 9910 | 4053599 | Хомут трубки | 1 |
| 9913 | M111263 | Болт | 3 |
| 9914 | A590912 | Пружинная шайба | 5 |
| 9916 | 4118857 | Хомут трубки | 4 |
| 9917 | M111480 | Болт | 8 |
| 9918 | 4096893 | Стопорная пластина | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH261 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
