Гидроцилиндр рукояти — HITACHI UH261

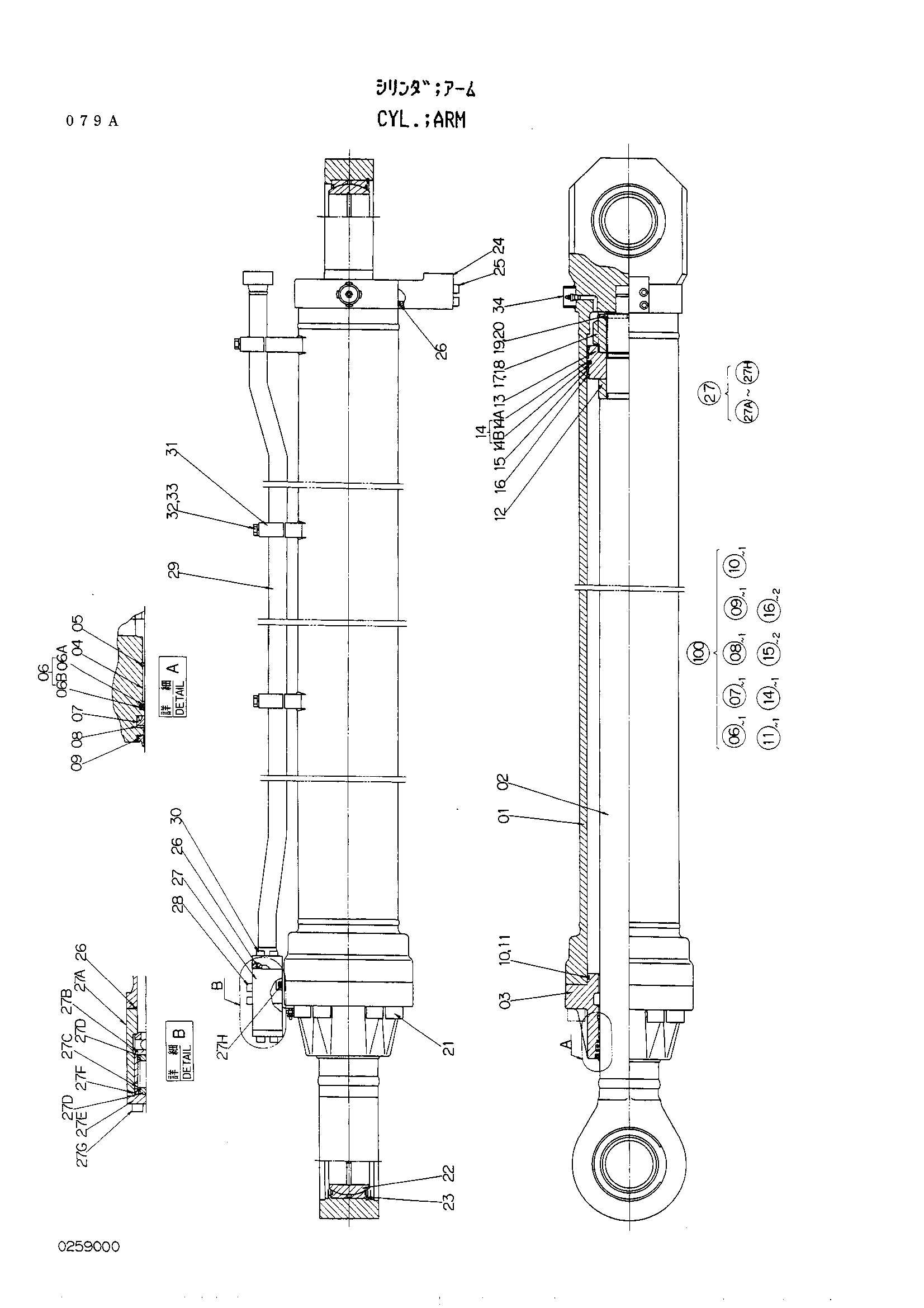

Заводская схема «Гидроцилиндр рукояти» для HITACHI UH261. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4171832 | Гидроцилиндр рукоять | 1 | |
| 01 | 0259001 | Труба гидроцилиндра | 1 |
| 02 | 0257202 | Шток поршня | 1 |
| 03 | 0257203 | Головка гидроцилиндра | 1 |
| 04 | 0242304 | Втулка | 1 |
| 05 | 0171705 | Стопорное кольцо | 1 |
| 06 | 4128772 | Кольцо уплотнение в сборе | 1 |
| 07 | 4105385 | U-образная манжета | 1 |
| 08 | 0242305 | Опорное кольцо | 1 |
| 09 | 0242306 | Грязесъёмное кольцо | 1 |
| 10 | 4138935 | Уплотнительное кольцо | 1 |
| 11 | 0242708 | Опорное кольцо | 1 |
| 12 | 0257204 | Амортизатор подшипник | 1 |
| 13 | 0257205 | Поршень | 1 |
| 14 | 0242712 | Кольцо уплотнение в сборе | 1 |
| 15 | 0242713 | Кольцо | 2 |
| 16 | 0242714 | Кольцо | 2 |
| 17 | 0242313 | Гайка | 1 |
| 18 | 0242314 | Регулировочная шайба комплект | 1 |
| 19 | 0242315 | Палец | 1 |
| 20 | 0242316 | Стопорное кольцо | 1 |
| 21 | 0332503 | Болт с внутренним шестигранником | 8 |
| 22 | 0257017 | Подшипник спхерикал | 2 |
| 23 | 4036055 | Стопорное кольцо | 2 |
| 24 | 0191612 | Соединение | 1 |
| 25 | 0191616 | Болт с внутренним шестигранником | 4 |
| 26 | 4069900 | Уплотнительное кольцо | 2 |
| 27 | 0257207 | Клапан в сборе | 1 |
| 27A | 0257208 | Корпус клапан | 1 |
| 27B | 4144073 | Клапан | 1 |
| 27C | 4094936 | Пружина | 1 |
| 27D | 4094938 | Направляющая пружины | 2 |
| 27E | 4094939 | Клапан в сборе | 1 |
| 27F | A811045 | Уплотнительное кольцо | 1 |
| 27G | 0242725 | Болт с внутренним шестигранником | 4 |
| 27H | 4069900 | Уплотнительное кольцо | 1 |
| 28 | M341600 | Болт с внутренним шестигранником | 4 |
| 29 | 0259002 | Трубка | 1 |
| 30 | 4104495 | Болт с внутренним шестигранником | 4 |
| 31 | 0242729 | Держатель | 3 |
| 32 | 0242730 | Болт | 6 |
| 33 | 4069706 | Пружинная шайба | 6 |
| 34 | 0237418 | Бреедер воздушный | 2 |
| 100 | 4170465 | Уплотнение комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH261 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
