Рычаг управления — HITACHI UH261

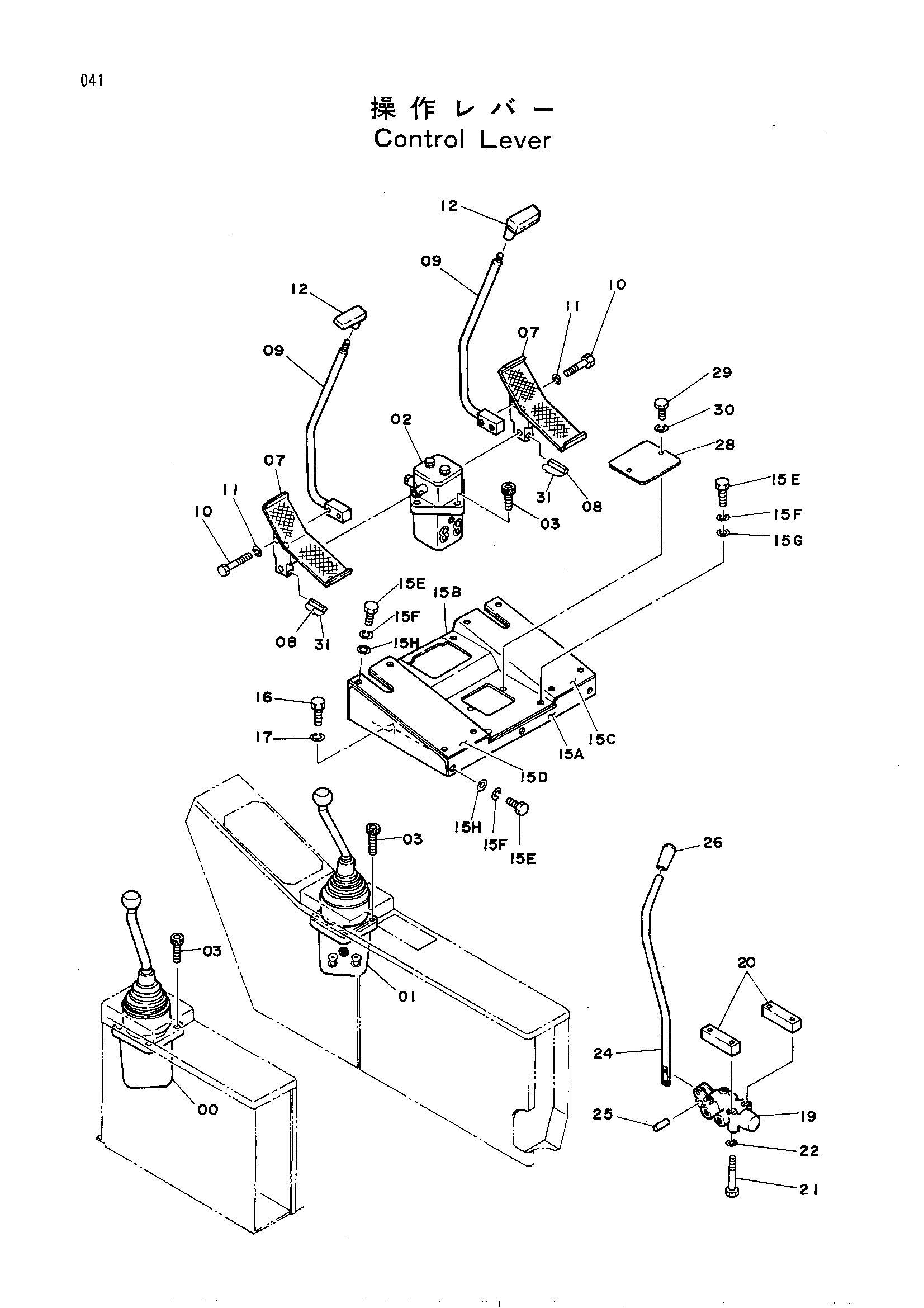

Заводская схема «Рычаг управления» для HITACHI UH261. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9058328 | Пилотный клапан(левый) | 1 |
| 00 | 9065101 | Пилотный клапан(левый) | 1 |
| 01 | 9058329 | Пилотный клапан(правый) | 1 |
| 02 | 9052064 | Пилотный клапан(ход) | 1 |
| 03 | M340825 | Болт с внутренним шестигранником | 12 |
| 07 | 8028520 | Педаль | 2 |
| 08 | 4033504 | Пин.спринг | 2 |
| 09 | 8031684 | Рычаг | 2 |
| 10 | J901040 | Болт | 4 |
| 11 | A590910 | Пружинная шайба | 4 |
| 12 | 4122423 | Рукоятка | 2 |
| 15A | 7013987 | Подставка для ног | 1 |
| 15A-H | 9054084 | Опора | 1 |
| 15B | 3028982 | Крышка | 1 |
| 15C | 3028983 | Крышка R | 1 |
| 15D | 3028984 | Крышка L | 1 |
| 15E | J900614 | Болт | 15 |
| 15F | A590906 | Пружинная шайба | 15 |
| 15G | A590106 | Плоская шайба | 4 |
| 15H | 4144838 | Шайба | 11 |
| 16 | J901025 | Болт | 4 |
| 17 | A590910 | Пружинная шайба | 4 |
| 19 | 4161829 | Клапан | 1 |
| 20 | 4155001 | Проставка | 2 |
| 21 | J900690 | Болт | 4 |
| 22 | A590906 | Пружинная шайба | 4 |
| 24 | 3023520 | Рычаг | 1 |
| 25 | 959504 | Пружинный штифт | 1 |
| 26 | 4122424 | Рукоятка | 1 |
| 28 | 4167302 | Пластина | 1 |
| 29 | J900614 | Болт | 2 |
| 30 | A590906 | Пружинная шайба | 2 |
| 31 | 4183195 | Провод | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH261 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
