Ковш (3.5)(нижний думпинг)<погрузчик> — HITACHI UH261

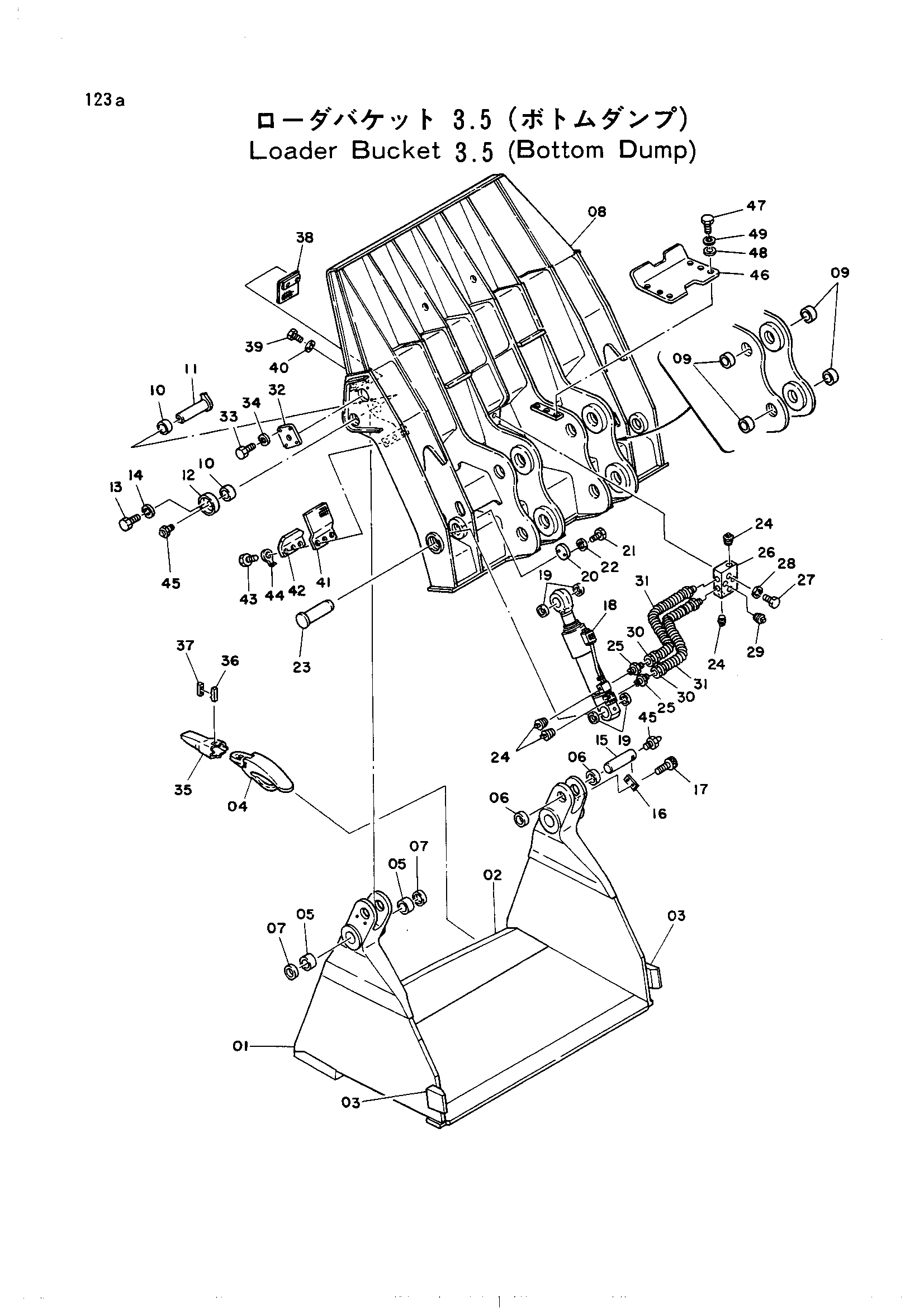

Заводская схема «Ковш (3.5)(нижний думпинг)<погрузчик>» для HITACHI UH261. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9041459	Погрузчик ковш в сборе	1
01	6003754	Ковш передний	1
02	3017050	Куттинг-едге	1
03	4099760	Пластина	2
04	4096411	Адаптер 1856-56	6
05	4099285	Втулка	4
06	4099283	Втулка	4
07	4122992 замена: 4143621	Пылезащитное уплотнение	4
07	4143621	Пылезащитное уплотнение	4
08	5001124	Ковш задний	1
09	4100082	Втулка	8
10	4099284	Втулка	4
11	8021928	Палец	2
12	9706491	Ограничитель	2
13	M121636	Болт	6
14	A590916	Пружинная шайба	6
15	3016956	Палец	2
16	4099287	Стопорная пластина	2
17	M351632	Болт	4
18	3021629	Гидроцилиндр разгрузка	2
19	4123048 замена: 4143620	Пылезащитное уплотнение	8
19	4143620	Пылезащитное уплотнение	8
20	4084013	Ограничитель	2
21	M111232	Болт	4
22	A590912	Пружинная шайба	4
23	3017098	Палец	2
24	94-2025	Пробка	6
25	94-1304	Адаптер	4
26	3016959	Коллектор	1
27	M111663	Болт	2
27	M111671 замена: M111663	Болт	2
28	A590916	Пружинная шайба	2
29	94-2026	Пробка	2
30	4113827	Шланг	4
31	4113828	Защита шланга	4
32	4123058	Крышка	2
33	M111628	Болт	8
34	A590916	Пружинная шайба	8
35	4096412	Наконечник 56A	6
36	4096413	Палец блокировка 56PN	6
37	4096414	Резиновый блокировка56LK	6
38	9712876	Резиновая прокладка	2
39	M111650	Болт	4
40	A590916	Пружинная шайба	4
41	4123057	Резиновая прокладка	2
42	4123055	Пластина	2
43	M111232	Болт	6
44	A590412	Шайба	6
45	J75481	Штуцер	4
46	3021953 замена: 3024903	Крышка	1
46	3024903	Крышка	1
47	M111636	Болт	6
48	A590116	Шайба	6
49	A590916	Пружинная шайба	6

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH261 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
