Пилотные гидролинии (3) — HITACHI UH261

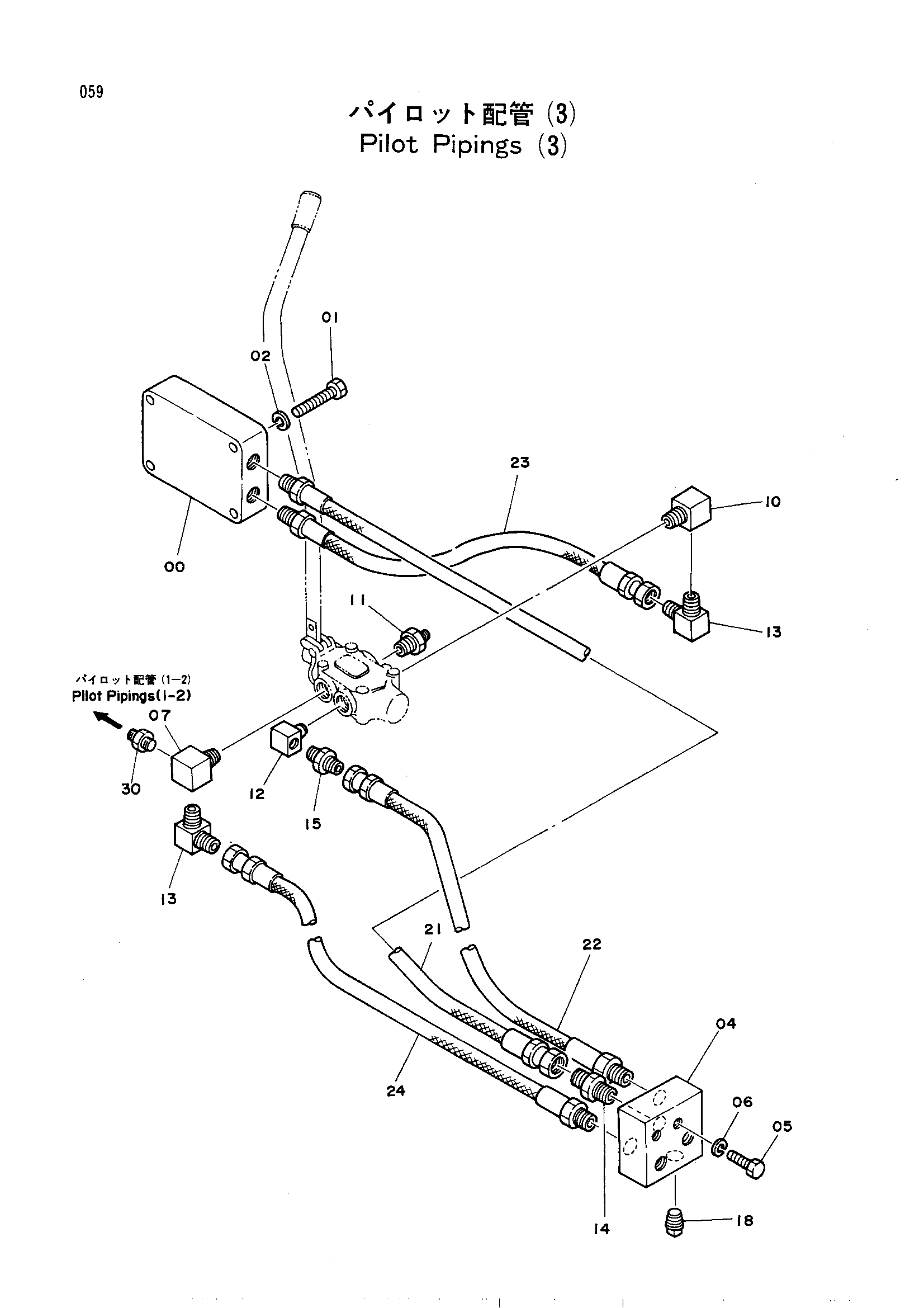

Заводская схема «Пилотные гидролинии (3)» для HITACHI UH261. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4119007 | Блок | 1 |
| 01 | M111063 | Болт | 4 |
| 02 | A590910 | Пружинная шайба | 4 |
| 04 | 3021144 | Блок | 1 |
| 05 | M111225 | Болт | 2 |
| 06 | A590912 | Пружинная шайба | 2 |
| 07 | 4160339 | Угловой штуцер | 1 |
| 07 | 4201631 | Угловой штуцер | 1 |
| 10 | 4168215 | Тройник | 1 |
| 11 | 4168766 | Адаптер | 1 |
| 12 | 4160338 | Угловой штуцер | 1 |
| 13 | 94-1403 | Угловой штуцер | 2 |
| 14 | 94-1303 | Адаптер | 1 |
| 15 | 94-1301 | Адаптер | 1 |
| 18 | J75282 | Пробка | 1 |
| 21 | 4119230 | Шланг | 1 |
| 22 | 4119233 | Шланг | 1 |
| 23 | 4138008 | Шланг | 1 |
| 24 | 4055011 | Шланг | 1 |
| 30 | 94-1301 | Адаптер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH261 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
