Основные гидролинии (нижний думпинг)<погрузчик> — HITACHI UH261

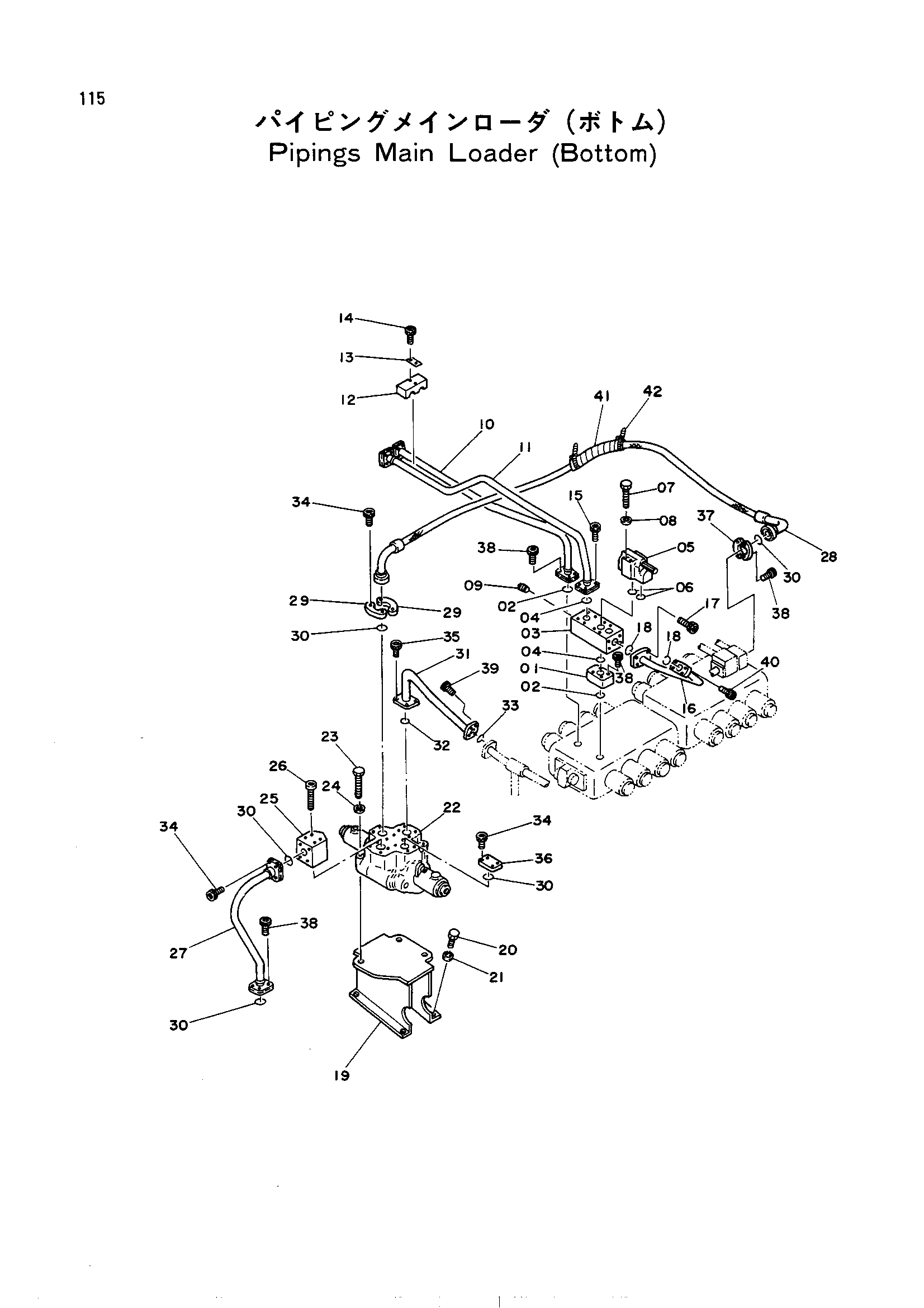

Заводская схема «Основные гидролинии (нижний думпинг)<погрузчик>» для HITACHI UH261. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3016889 | Фланец | 1 |
| 01-36 | 9041454 | Трубопроводы в сборе(основной погрузчик) | 1 |
| 02 | 4508805 | Уплотнительное кольцо | 2 |
| 03 | 2011841 | Фланец | 1 |
| 04 | 966993 | Уплотнительное кольцо | 2 |
| 05 | 4099713 | Предохранительный клапан | 1 |
| 06 | 971489 | Уплотнительное кольцо | 2 |
| 07 | M111004 | Болт | 4 |
| 08 | A590910 | Пружинная шайба | 4 |
| 09 | 94-2025 | Пробка | 1 |
| 10 | 8016090 | Трубка | 1 |
| 11 | 8020812 | Трубка | 1 |
| 12 | 4118856 | Хомут трубки | 1 |
| 13 | 442687 | Стопорная пластина | 1 |
| 14 | M111250 | Болт | 2 |
| 15 | M341240 | Болт | 4 |
| 16 | 8020811 | Трубка | 1 |
| 17 | M351040 | Болт | 4 |
| 18 | A810035 | Уплотнительное кольцо | 2 |
| 19 | 7010614 | Опора | 1 |
| 20 | M111228 | Болт | 4 |
| 21 | A590912 | Пружинная шайба | 4 |
| 22 | 4115927 | Гидрораспределитель | 1 |
| 23 | M111204 | Болт | 3 |
| 24 | A590912 | Пружинная шайба | 3 |
| 25 | 3020548 | Фланец | 1 |
| 26 | M341402 | Болт с внутренним шестигранником | 4 |
| 27 | 8021095 замена: 8031591 | Трубка | 1 |
| 28 | 4120462 | Шланг | 1 |
| 29 | 4089703 | Разъёмный фланец | 2 |
| 30 | 4508805 | Уплотнительное кольцо | 6 |
| 31 | 8020810 | Трубка | 1 |
| 32 | A810050 | Уплотнительное кольцо | 1 |
| 33 | A810035 | Уплотнительное кольцо | 1 |
| 34 | M341445 | Болт | 12 |
| 35 | M341440 | Болт с внутренним шестигранником | 4 |
| 36 | 4118188 | Крышка | 1 |
| 37 | 4089703 | Разъёмный фланец | 2 |
| 38 | M341445 | Болт | 16 |
| 39 | M351240 | Болт с внутренним шестигранником | 4 |
| 40 | M351040 | Болт | 4 |
| 41 | 4044420 | Защитный кожух | 1 |
| 42 | 4055312 | Зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH261 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
