Гидролинии рабочего оборудования (наклон думпинг)<погрузчик> — HITACHI UH261

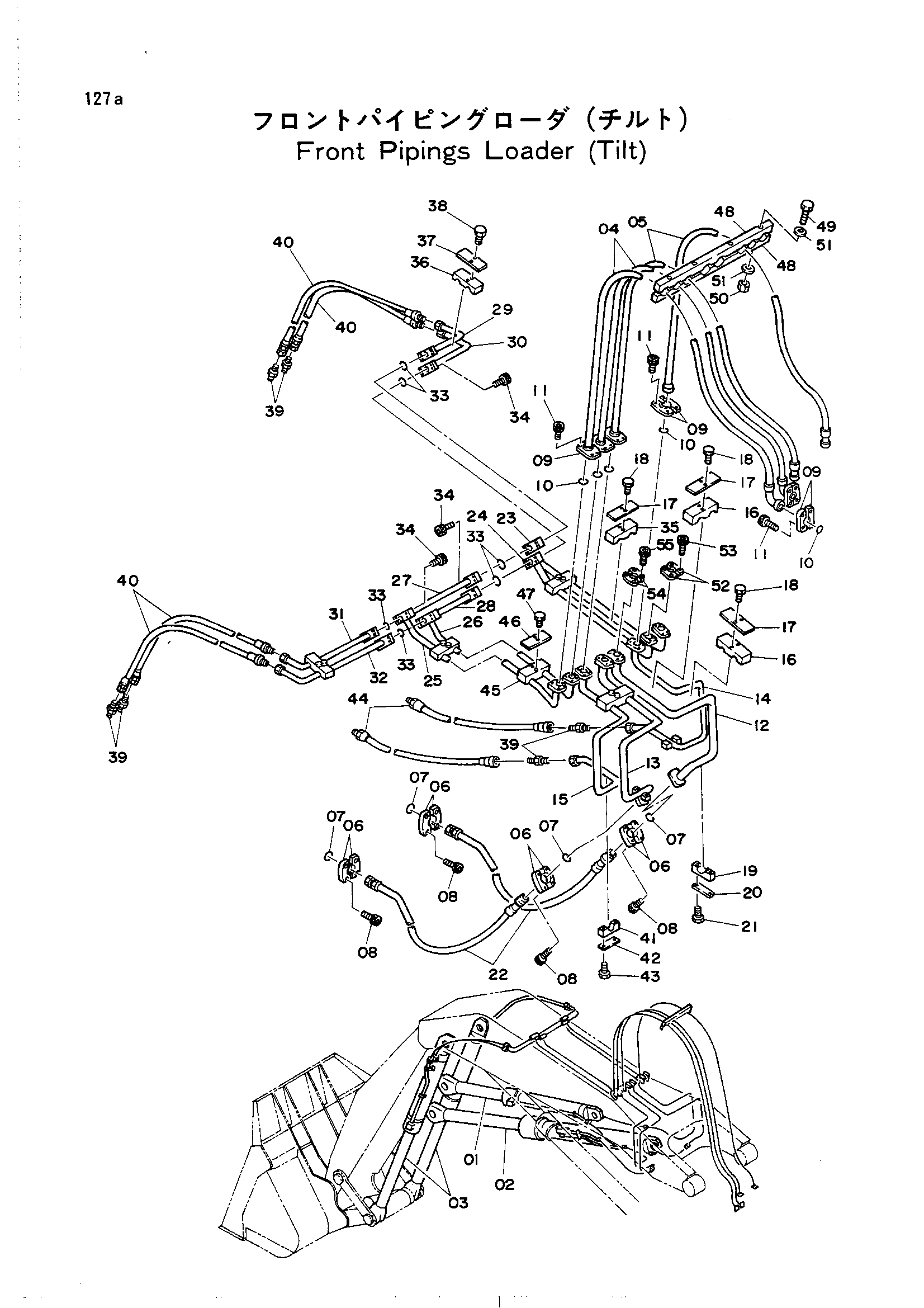

Заводская схема «Гидролинии рабочего оборудования (наклон думпинг)<погрузчик>» для HITACHI UH261. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	3021626	Гидроцилиндр леве	1
02	4108423	Гидроцилиндр рукоять	1
03	3021628	Гидроцилиндр наклон	2
04	4099864	Шланг	2
05	4102655	Шланг	2
06	4075854	Разъёмный фланец	8
07	4510169	Уплотнительное кольцо	4
08	M341650	Болт	16
09	4085560	Фланец сприт	12
10	966993	Уплотнительное кольцо	8
11	M341240	Болт	24
12	8021921	Трубка	1
13	8021922	Трубка	1
14	8021923	Трубка	1
15	8021924	Трубка	1
16	4123053	Хомут трубки	4
17	4096893	Стопорная пластина	6
18	M111480	Болт	12
19	4118861	Хомут трубки	2
20	X4848	Шайба	2
21	M111280	Болт	4
22	4099870	Шланг	2
23	8016516	Трубка	1
24	8016517	Трубка	1
25	8023900	Трубка	1
26	8023899	Трубка	1
27	8023901	Трубка	1
28	8023902	Трубка	1
29	8016518	Трубка	1
30	8016519	Трубка	1
31	8023904	Трубка	1
32	8023903	Трубка	1
33	966993	Уплотнительное кольцо	8
34	M341240	Болт	32
35	4118857	Хомут трубки	2
36	4118863	Хомут трубки	2
37	442687	Стопорная пластина	2
38	M111271	Болт	4
39	94-1305	Адаптер	6
40	4099875	Шланг	4
41	4118859	Хомут трубки	2
42	439037	Стопорная шайба	2
43	M111271	Болт	4
44	4099874	Шланг	2
45	4118856	Хомут трубки	2
46	442687	Стопорная пластина	2
47	M111271	Болт	4
48	3019183	Хомут	2
49	M111201	Болт	4
50	M501210	Гайка	8
51	J217084	Шайба	8
52	4089703	Разъёмный фланец	4
53	M341445	Болт	8
54	4075854	Разъёмный фланец	4
55	M341650	Болт	8

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH261 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
