Рама — HITACHI UH261

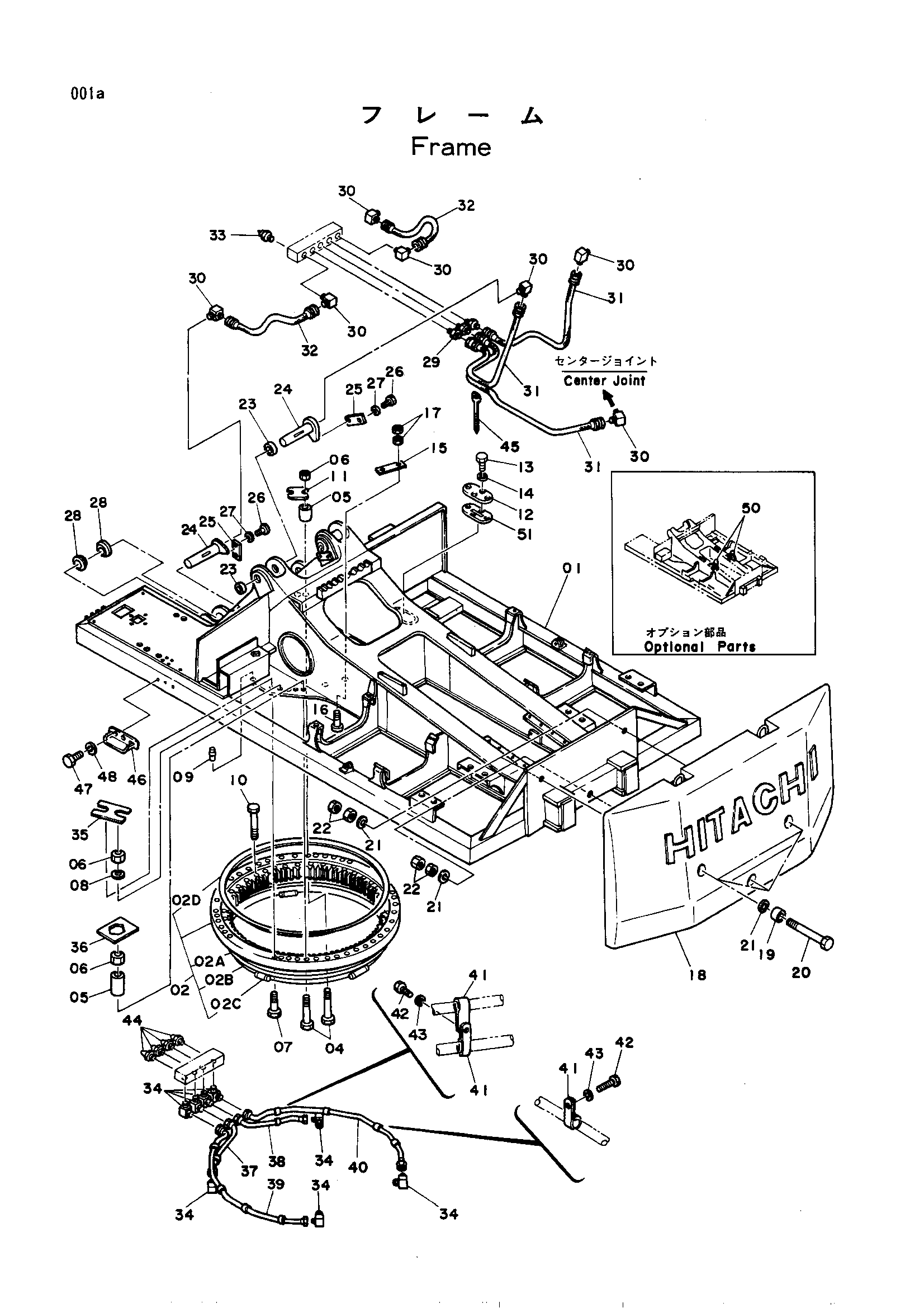

Заводская схема «Рама» для HITACHI UH261. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	5001594	Рама основной	1
2	4166608 замена: 4170550	Подшипник. поворот киркл	1
2	4170550	Подшипник. поворот киркл	1
02A	4172569 замена: 4179309	Уплотнение(нижний)	1
02A	4172569 замена: 4186852	Уплотнение(нижний)	1
02A	4172569 замена: 4186851	Уплотнение(нижний)	1
02A	4186851	Уплотнение(нижний.)	1
02B	4186852	Провод	3
02C	4179309	Концевой шток	3
02D	4236603	Уплотнение	1
4	4097810	Болт	26
5	4097812	Проставка	26
6	4097814	Гайка	44
7	4097790	Болт	18
8	4097811	Проставка	18
9	4168928	Установочный штифт	2
10	M123005	Болт	40
11	4116574	Ограничитель	4
12	4111335	Крышка	1
13	M111020	Болт	4
14	A590110	Шайба	4
14	A590910 замена: A590110	Пружинная шайба	4
15	4070950	Тяга	1
16	M111680	Болт	1
17	M501613	Гайка	4
18	2016446	Груз коунте	1
19	4100458	Проставка	3
20	4097789 замена: 4221659	Болт	3
20	4221659	Болт	3
21	4114413	Шайба	6
22	4073829	Гайка	6
23	4123000	Втулка	4
24	8026992	Палец	4
25	4122729	Пластина	4
26	M112045	Болт	8
27	A590920	Пружинная шайба	8
28	4098092	Проставка	4
29	94-1301	Адаптер	3
30	94-1401	Угловой штуцер	7
31	4509868	Нейлоновый шланг	3
32	4098900	Нейлоновый шланг	2
33	J75481	Штуцер	5
34	4097666	Угловой штуцер	8
35	4122881	Ограничитель	14
36	4122882	Ограничитель	8
37	3021895	Трубка	1
38	3021894	Трубка	1
39	2014814	Трубка	1
40	2014813	Трубка	1
41	484827	Хомут	10
42	M211020	Болт	8
43	A590910	Пружинная шайба	8
44	J75481	Штуцер	4
45	4055311	Зажим	4
46	9714332	Ступень	1
47	M111228	Болт	3
48	A590912	Пружинная шайба	3
50	4105058	Серьга	2
51	4189322	Манжета	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH261 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
