Гусеничная рама — HITACHI UH261

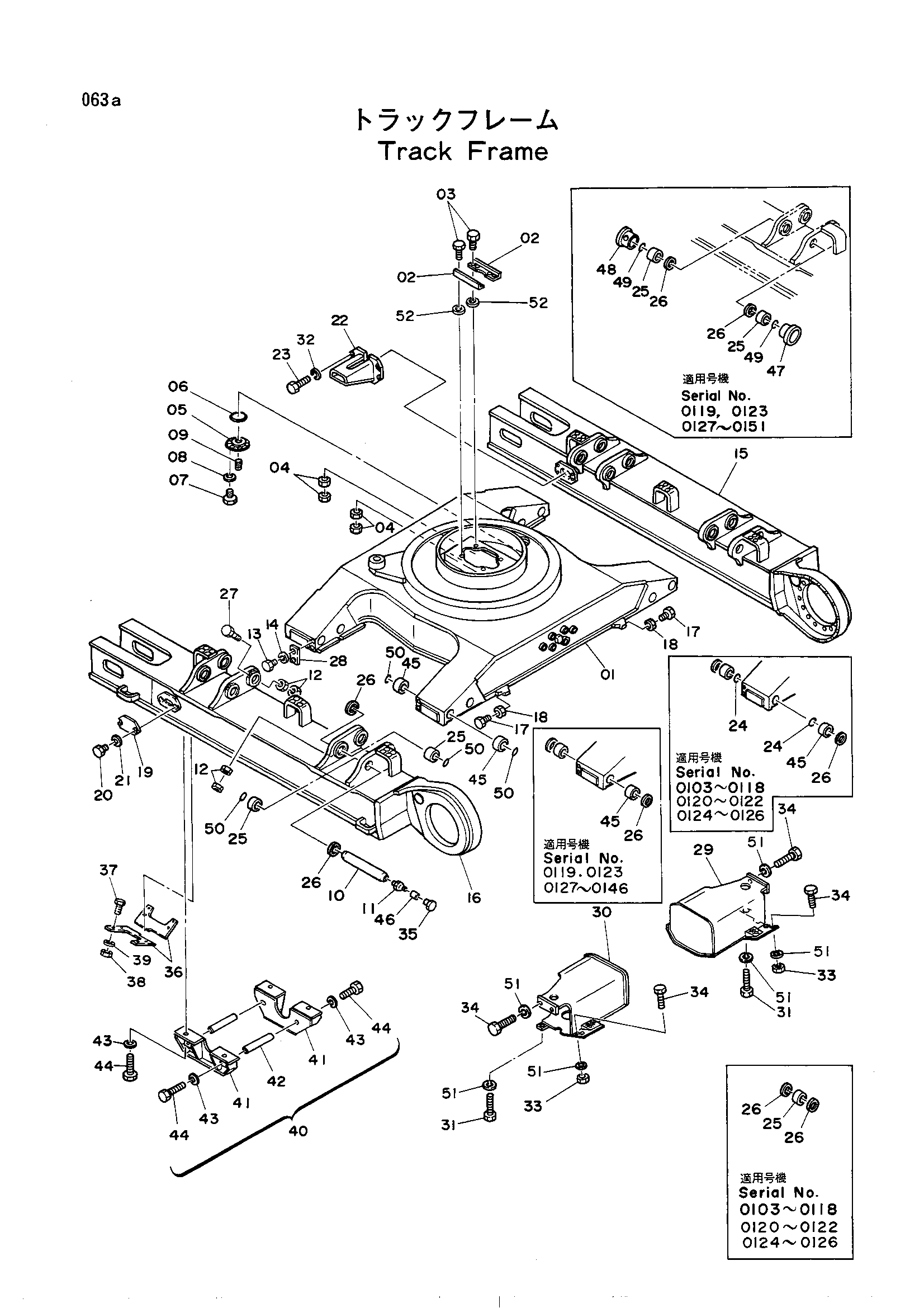

Заводская схема «Гусеничная рама» для HITACHI UH261. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	5001009	Гусеничная рама	1
02	4098345	Опора	2
03	M121650 замена: M121656	Болт	4
03	M121656	Болт	4
04	M511613	Гайка	8
05	4056216	Крышка	1
05	4160818	Пластина	1
06	4160817	Манжета	1
06	A810165	Уплотнительное кольцо	1
07	J901228	Болт	4
07	M111025	Болт	6
08	A590910	Пружинная шайба	6
08	A590912	Пружинная шайба	4
09	94-2023	Пробка	1
09	94-2024	Пробка	1
10	3021896 замена: 3027761	Палец	8
10	3021896	Палец	8
10	3027761	Палец	8
10	3027761	Палец	8
11	J75481	Штуцер	8
12	M512016	Гайка	16
13	M112045	Болт	8
14	A590920	Пружинная шайба	8
15	6004364	Рама боковой	1
16	6004365	Рама боковой	1
17	4110691 замена: M162480	Болт	4
17	M162480	Болт	4
18	M512419	Гайка	4
19	4116572	Крышка	2
20	M111218	Болт	4
21	A590912	Пружинная шайба	4
22	7010606	Крышка	2
23	M111640	Болт	8
24	951849	Уплотнительное кольцо	16
24	951849	Уплотнительное кольцо	16
24	951849	Уплотнительное кольцо	16
25	4122899	Втулка	16
25	4145491 замена: 4152960	Втулка	16
25	4145491 замена: 951849	Втулка	16
25	4152960	Втулка	16
26	4122992 замена: 4143621	Пылезащитное уплотнение	32
26	4122992 замена: 4143621	Пылезащитное уплотнение	32
26	4122992 замена: 4143621	Пылезащитное уплотнение	32
26	4122992	Пылезащитное уплотнение	48
26	4122992	Пылезащитное уплотнение	48
26	4122992	Пылезащитное уплотнение	48
26	4143621	Пылезащитное уплотнение	16
26	4143621	Пылезащитное уплотнение	32
27	M122006	Болт	8
28	4111033	Пластина	4
29	7010714	Защитный кожух	1
30	7010715	Защитный кожух	1
31	M111656	Болт	2
32	A590916	Пружинная шайба	8
33	M511613	Гайка	4
34	M111656	Болт	8
35	4105912	Колпачок	8
36	4123068	Пластина	4
37	M111240	Болт	16
38	M511210	Гайка	16
39	A590912	Пружинная шайба	16
40	9041856	Защита гусеница	4
41	7010713 замена: 7014327	Защитный кожух	2
41	7014327	Защитный кожух	2
42	4123315	Проставка	2
43	4085614	Шайба	8
44	M122463	Болт	8
45	4122899	Втулка	16
45	4130704	Втулка	16
45	4145491 замена: 4152960	Втулка	16
45	4145491 замена: 951849	Втулка	16
45	4152960	Втулка	16
46	4130686	Втулка	8
47	4144605	Ограничитель	8
47	4144605	Ограничитель	8
47	4144605	Ограничитель	8
48	4145070	Ограничитель	8
48	4145070	Ограничитель	8
48	4145070	Ограничитель	8
49	951849	Уплотнительное кольцо	16
49	951849	Уплотнительное кольцо	16
49	951849	Уплотнительное кольцо	16
50	951849	Уплотнительное кольцо	32
50	A810100	Уплотнительное кольцо	16
50	A810100	Уплотнительное кольцо	32
51	4114405	Шайба	10
51	A590916	Пружинная шайба	10
52	4114405	Шайба	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH261 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
