Топливный бак — HITACHI UH261

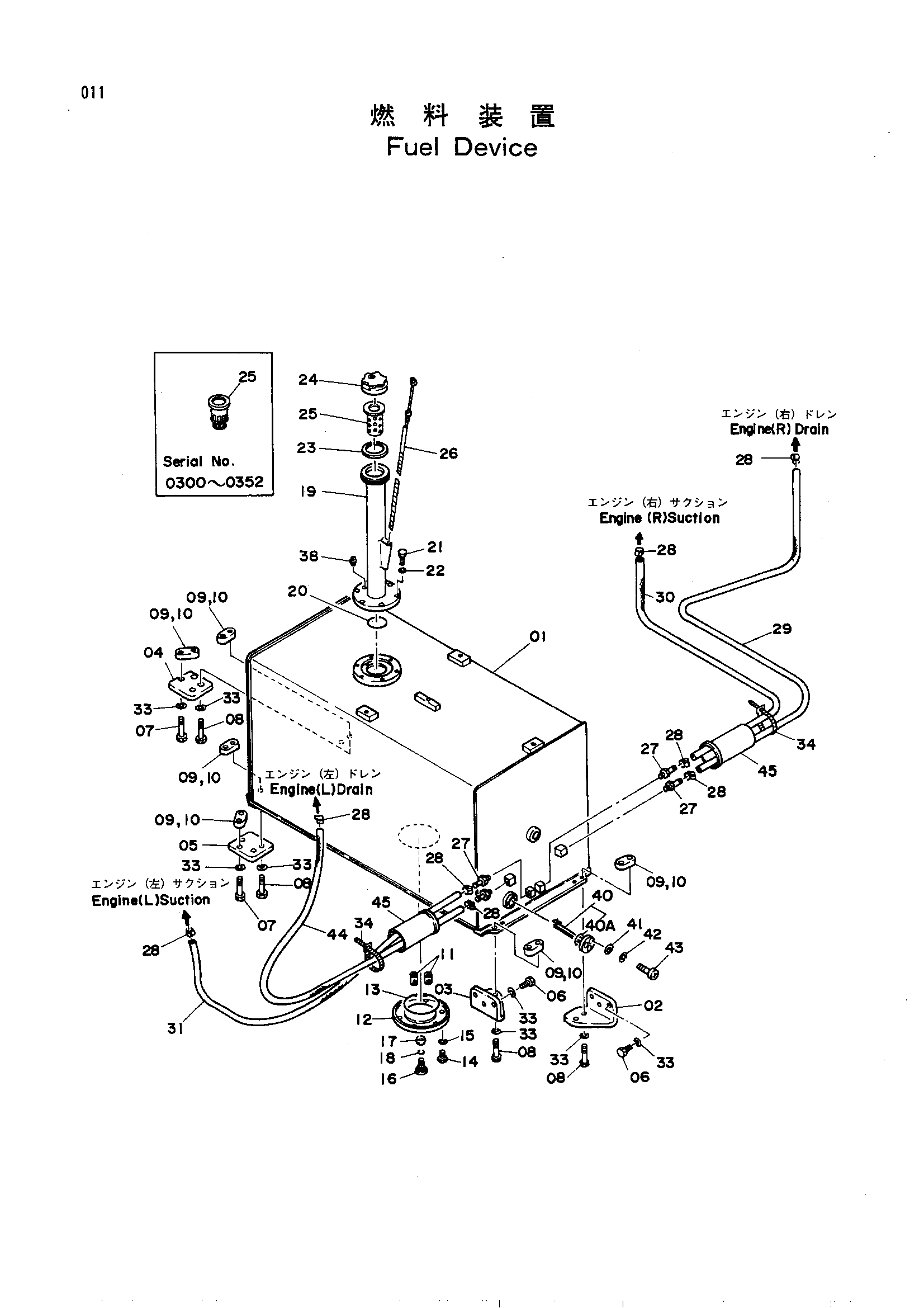

Заводская схема «Топливный бак» для HITACHI UH261. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 6005660 замена: 600751 | Топливный бак | 1 |
| 01 | 6007501 | Топливный бак | 1 |
| 02 | 3021569 | Кронштейн(правый) | 1 |
| 03 | 3021568 | Кронштейн(левый) | 1 |
| 04 | 4121004 | Кронштейн(правый) | 1 |
| 05 | 4121005 | Кронштейн(левый) | 1 |
| 06 | M122056 | Болт | 6 |
| 07 | M122090 | Болт | 4 |
| 08 | M122063 | Болт | 8 |
| 09 | 4121006 | Гайка | 6 |
| 10 | 4099393 | Регулировочная шайба 1.0 | 4 |
| 11 | 499682 | Фильтр | 2 |
| 12 | 8025366 | Крышка | 1 |
| 13 | A810160 | Уплотнительное кольцо | 1 |
| 14 | M111020 замена: M111022 | Болт | 6 |
| 14 | M111022 | Болт | 6 |
| 15 | A590910 | Пружинная шайба | 6 |
| 16 | 4136483 | Пробка дренажный | 1 |
| 17 | 453143 | Манжета резиновый | 1 |
| 18 | 985582 | Уплотнительное кольцо | 1 |
| 19 | 8021078 | Трубка | 1 |
| 20 | A810165 | Уплотнительное кольцо | 1 |
| 21 | M111025 | Болт | 6 |
| 22 | A590910 | Пружинная шайба | 6 |
| 23 | 4059616 | Манжета | 1 |
| 24 | 3502384 | Колпачок | 1 |
| 25 | 4119304 замена: 4188368 | Сетчатый фильтр | 1 |
| 25 | 4188368 | Сетчатый фильтр | 1 |
| 26 | 2014745 | Указатель уровня | 1 |
| 27 | 4055650 | Адаптер | 4 |
| 28 | 4514700 | Хомут шланга | 8 |
| 29 | 4119300 | Шланг | 1 |
| 30 | 4119301 | Шланг | 1 |
| 31 | 4119303 | Шланг | 1 |
| 33 | 4018545 | Плоская шайба | 18 |
| 34 | 4055312 | Зажим | 4 |
| 38 | J75284 | Пробка масляный | 1 |
| 40 | 4129941 | Выключатель уровень | 1 |
| 40A | 4141171 | Уплотнительное кольцо | 1 |
| 41 | A590105 | Шайба | 3 |
| 42 | A590905 | Пружинная шайба | 3 |
| 43 | M430513 | Винт | 3 |
| 44 | 4119302 | Шланг | 1 |
| 45 | 4141387 | Втулка раббер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH261 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
