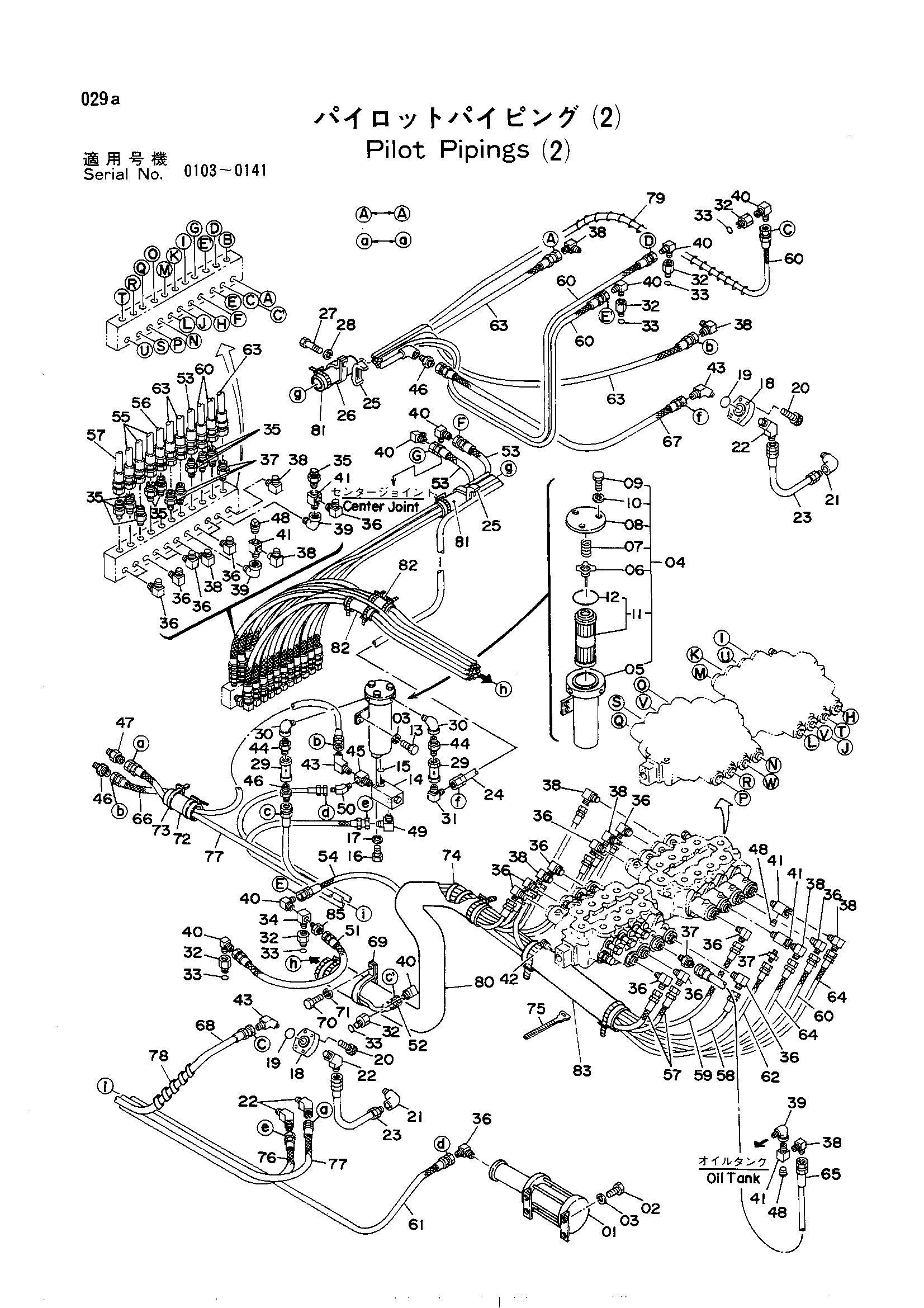

Пилотные гидролинии (2) — HITACHI UH261

Заводская схема «Пилотные гидролинии (2)» для HITACHI UH261. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	9031064	Гидроаккумулятор	1
02	M111020	Болт	4
03	A590910	Пружинная шайба	8
04	9041452	Фильтр масляный в сборе	1
05	7010427	Корпус	1
06	4108922	Клапан	1
07	4108874	Пружина	1
08	4108876	Крышка	1
09	M111225	Болт	3
10	A590912	Пружинная шайба	3
11	3021593	Элемент	1
12	A810085	Уплотнительное кольцо	1
13	M111020	Болт	4
14	4122876	Предохранительный клапан	1
15	954493	Уплотнительное кольцо	1
16	M111071	Болт	2
17	A590910	Пружинная шайба	2
18	4119009	Фланец	2
19	A811035	Уплотнительное кольцо	2
20	455854	Болт с внутренним шестигранником	8
21	94-0633	Угловой штуцер	2
22	94-1504	Адаптер	4
23	4119234	Шланг	2
24	8020976	Трубка	1
25	4053594	Хомут трубки	2
26	4119008 замена: 4161317	Хомут	2
27	M111056	Болт	2
28	A590910	Пружинная шайба	2
29	4078380	Обратный клапан	2
30	94-0632	Угловой штуцер	2
31	94-1403	Адаптер	1
32	4104944	Адаптер	6
33	957366	Уплотнительное кольцо	6
34	4086599	Тройник	1
35	4119001	Адаптер	9
36	4119002	Угловой штуцер	19
37	94-1302	Адаптер	5
38	94-1402	Угловой штуцер	11
39	94-0631	Угловой штуцер	3
40	94-1401	Адаптер	8
41	4119005	Тройник	5
42	94-2022	Пробка	1
43	94-1503	Адаптер	3
44	94-1703	Адаптер	2
45	4092414	Тройник	1
46	94-1303	Адаптер	3
47	94-1304	Адаптер	1
48	94-2023	Пробка	3
49	94-1404	Адаптер	1
50	94-1501	Адаптер	1
51	4098898	Нейлоновый шланг	1
52	4098902	Нейлоновый шланг	1
53	4033012	Нейлоновый шланг	2
54	4032705	Шланг	1
55	4032706	Нейлоновый шланг	3
56	4509871	Шланг	1
57	4033014	Шланг	3
58	4119228	Нейлоновый шланг	1
59	4512109	Резиновый шланг	1
60	4119229	Шланг	4
61	4509868	Шланг	1
62	4123227	Нейлоновый шланг	1
63	4123230	Шланг	4
64	4123231	Нейлоновый шланг	2
65	4123225	Нейлоновый шланг	1
66	4067525	Шланг	1
66	4514831 замена: 4067525	Шланг	1
67	4055314 замена: 4138010	Шланг	1
67	4138010	Шланг	1
68	4054349 замена: 4138009	Шланг	1
68	4054349	Шланг	1
68	4138009	Шланг	1
69	4119008	Хомут	1
70	M111022	Болт	1
71	A590910	Пружинная шайба	1
72	4122057 замена: 4168954	Стекловата	1
73	4055312	Зажим	15
74	4044420	Защитный кожух	3
75	4121859	Ленточный зажим	10
76	4119240	Шланг	1
77	4059070	Шланг	1
78	4044420 замена: 4061470	Защитный кожух	1
78	4044420	Защитный кожух	1
78	4044420	Защитный кожух	1
78	4061470	Плотектор	1
78	4061470	Плотектор	1
78	4061470	Плотектор	1
79	4053616	Защитный кожух	1
79	4053616	Защитный кожух	1
80	4141388	Раббер	1
80	4141388	Раббер	1
81	4141401	Раббер	2
81	4141401	Раббер	2
82	4141494	Резиновая прокладка	3
82	4141494	Резиновая прокладка	3
83	4141493	Резиновая прокладка	1
83	4141493	Резиновая прокладка	1
85	94-1301	Адаптер	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH261 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
