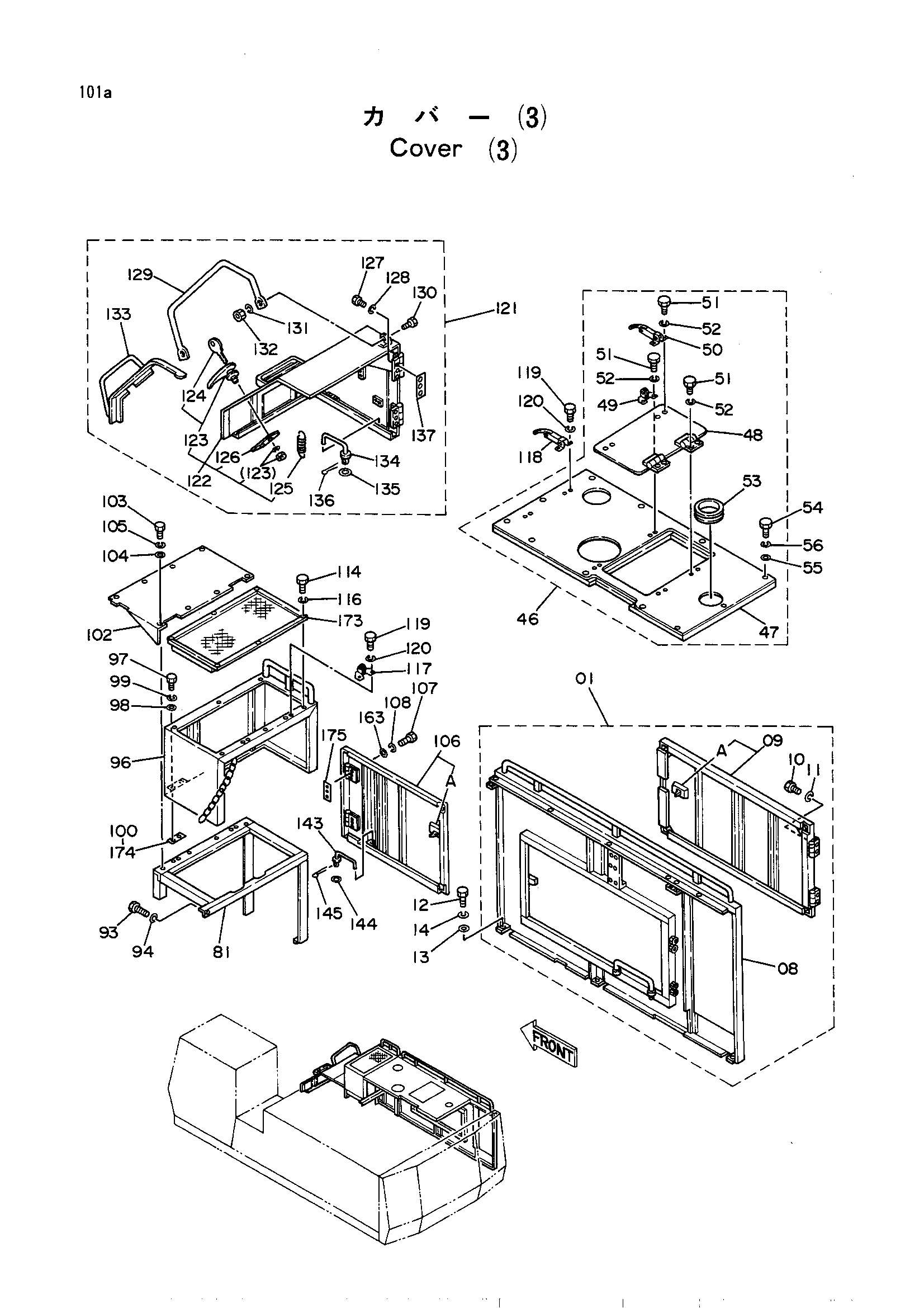

Крышка (3) — HITACHI UH261
Заводская схема «Крышка (3)» для HITACHI UH261. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9042154 | Крышка в сборе (правый) | 1 |
| 08 | 6004959 | Крышка (правый) | 1 |
| 09 | 7010817 | Дверь (правый) | 1 |
| 09A | 9037368 | Замок | 1 |
| 10 | M111020 | Болт | 4 |
| 11 | A590910 | Пружинная шайба | 4 |
| 12 | M111640 | Болт | 3 |
| 13 | A590116 | Шайба | 3 |
| 14 | A590916 | Пружинная шайба | 3 |
| 46 | 9042159 | Крышка в сборе (правый) | 1 |
| 47 | 6004961 | Крышка (правый) | 1 |
| 48 | 8022324 | Крышка | 1 |
| 49 | 485008 | Анкхор | 2 |
| 50 | 322831 | Защёлка боннет | 2 |
| 51 | M200816 | Болт | 12 |
| 52 | A590908 | Пружинная шайба | 12 |
| 53 | 4075565 | Резиновая втулка | 1 |
| 54 | M111263 | Болт | 11 |
| 55 | 449490 | Шайба | 11 |
| 56 | A590912 | Пружинная шайба | 11 |
| 81 | 7010821 | Опора (5) | 1 |
| 93 | M111225 | Болт | 1 |
| 94 | A590912 | Пружинная шайба | 1 |
| 96 | 7010823 | Крышка (правый) | 1 |
| 97 | M111020 | Болт | 4 |
| 98 | J217083 | Шайба | 4 |
| 99 | A590910 | Пружинная шайба | 4 |
| 100 | 4122926 | Регулировочная шайба 1.0 | 4 |
| 102 | 8022330 | Крышка (правый) | 1 |
| 102 | 8039538 | Крышка (правый) | 1 |
| 103 | M111020 | Болт | 8 |
| 104 | J217083 | Шайба | 8 |
| 105 | A590910 | Пружинная шайба | 8 |
| 106 | 7010825 | Дверь (правый) | 1 |
| 106A | 9037368 | Замок | 1 |
| 107 | M200820 | Болт | 6 |
| 108 | A590908 | Пружинная шайба | 6 |
| 114 | M111220 | Болт | 6 |
| 116 | A590912 | Пружинная шайба | 6 |
| 117 | 4131352 | Анкхор | 2 |
| 118 | 322831 | Защёлка боннет | 2 |
| 119 | M200816 | Болт | 8 |
| 120 | A590908 | Пружинная шайба | 8 |
| 121 | 9042244 | Крышка в сборе | 1 |
| 122 | 6004966 | Крышка | 1 |
| 123 | 4087910 | Рукоятка | 1 |
| 124 | 971306 | Шпонка (NO.600) | 1 |
| 125 | 4501982 | Пружина | 1 |
| 126 | 4146850 | Стопорная пластина | 1 |
| 127 | M111020 | Болт | 6 |
| 128 | A590910 | Пружинная шайба | 6 |
| 129 | 8022332 | Стойка | 1 |
| 130 | M111032 | Болт | 2 |
| 131 | A590910 | Пружинная шайба | 2 |
| 132 | M501008 | Гайка | 2 |
| 133 | 7010828 | Опора | 1 |
| 133 | 7018650 | Опора | 1 |
| 134 | 9711749 | Штанга | 1 |
| 135 | A590114 | Шайба | 1 |
| 136 | A764022 | Шплинт | 1 |
| 137 | 4037326 | Регулировочная шайба 1.0 | 1 |
| 137 | 4037326 | Регулировочная шайба 1.0 | 4 |
| 143 | 9711749 | Штанга | 1 |
| 144 | A590114 | Шайба | 1 |
| 145 | A764022 | Шплинт | 1 |
| 163 | A590110 | Шайба | 6 |
| 173 | 8031844 | Крышка | 1 |
| 174 | 4199963 | Регулировочная шайба 2.3 | 4 |
| 175 | 4199965 | Регулировочная шайба 1.0 | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH261 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
