Двигатель детали — HITACHI UH261

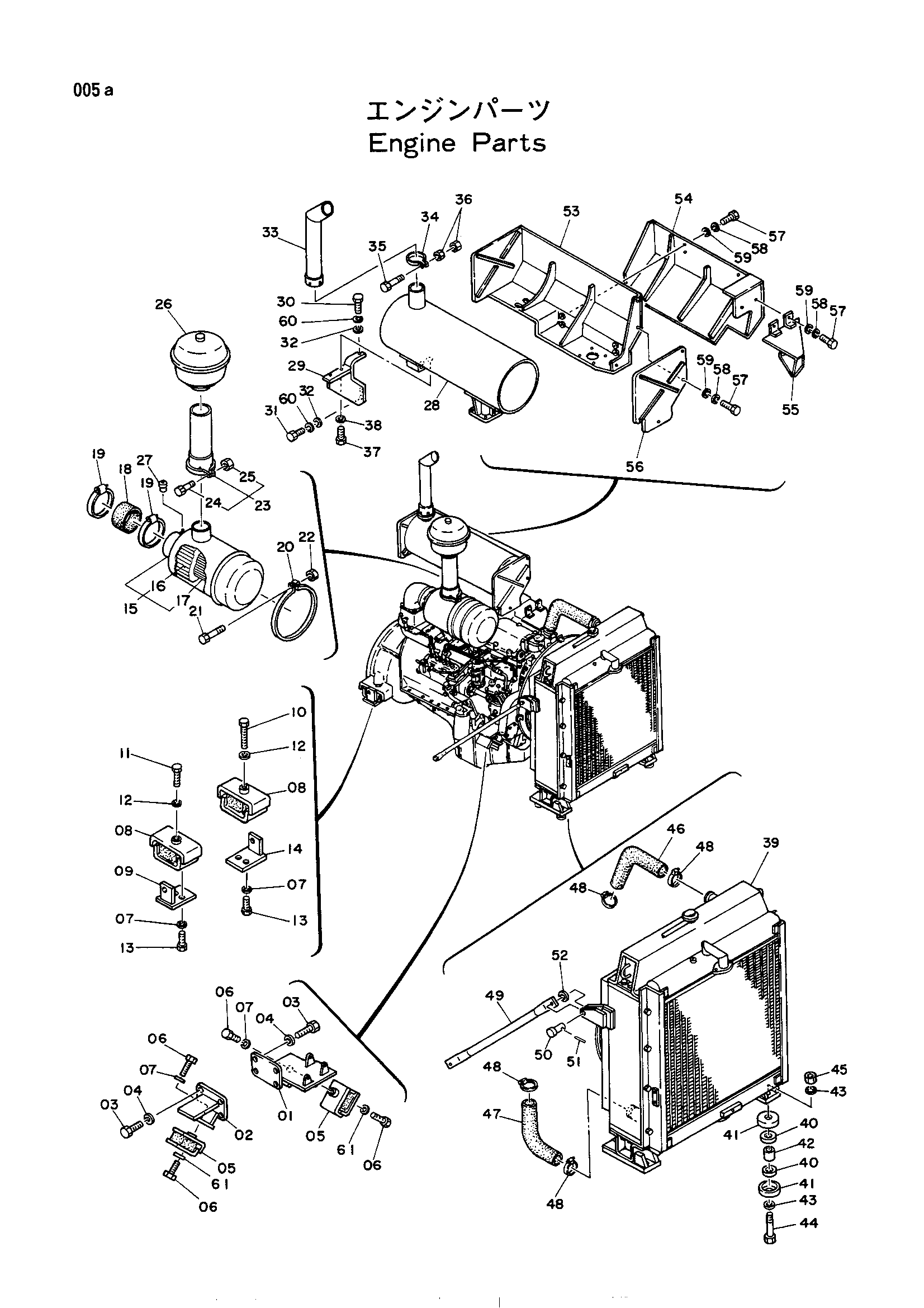

Заводская схема «Двигатель детали» для HITACHI UH261. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	7008070	Кронштейн	1
02	7008071	Кронштейн	3
03	4100116	Болт	16
04	4086894	Шайба	16
05	4093735	Резиновая прокладка	4
06	M121632	Болт	8
07	4114405	Шайба	12
08	4093734	Резиновая прокладка	4
09	8016052	Ограничитель	2
10	M122203	Болт	2
11	M122280	Болт	2
12	4089822	Шайба	4
13	M121645	Болт	8
14	8019702	Ограничитель	2
15	4097649	Фильтр воздушный	2
16	4100806	Элемент	1
17	4059818	Элемент	1
18	4508963	Резиновый шланг	2
19	4511820	Крамп шланг	4
20	4122050	Хомут	2
21	M111045	Болт	2
22	M501008	Гайка	4
23	4111787	Удлинитель	2
24	M211040	Болт	1
25	M581008	Гайка	1
26	D911357	Фильтр PRE	2
27	989335	Индикатор	2
28	4068084 замена: 4161431	Глушитель	2
28	4161431	Глушитель	2
29	7501534	Кронштейн	1
30	M211001	Болт	2
31	M211032	Болт	4
32	A590110	Шайба	6
33	8016053	Выпускная труба	2
34	4017046	Хомут	2
35	M111040	Болт	2
36	M521008	Гайка	4
37	M121036	Болт	4
38	4114402	Шайба	4
39	4093732	Радиатор	2
40	4075750	Резиновая прокладка	16
41	4053316	Ограничитель	16
42	4122246	Проставка	8
43	4114405	Шайба	16
44	M111690	Болт	8
45	4026892	U-образная гайка	8
46	4097651	Шланг	2
47	4097652	Шланг	2
48	4504491	Хомут шланга	8
49	4512711	Стойка	4
50	4122051	Палец	8
51	A764025	Шплинт	8
52	J21085	Шайба	16
53	7009119	Защитный кожух	1
54	8018682	Защитный кожух	1
55	8018916	Защитный кожух	1
56	9712527	Защитный кожух	1
57	M111228	Болт	10
58	A590912	Пружинная шайба	10
59	A590112	Шайба	10
60	A590910	Пружинная шайба	6
61	4087197	Шайба	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH261 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
