Каталог запчастей HITACHI
Кондиционер <елеватед кабина> — HITACHI UH261

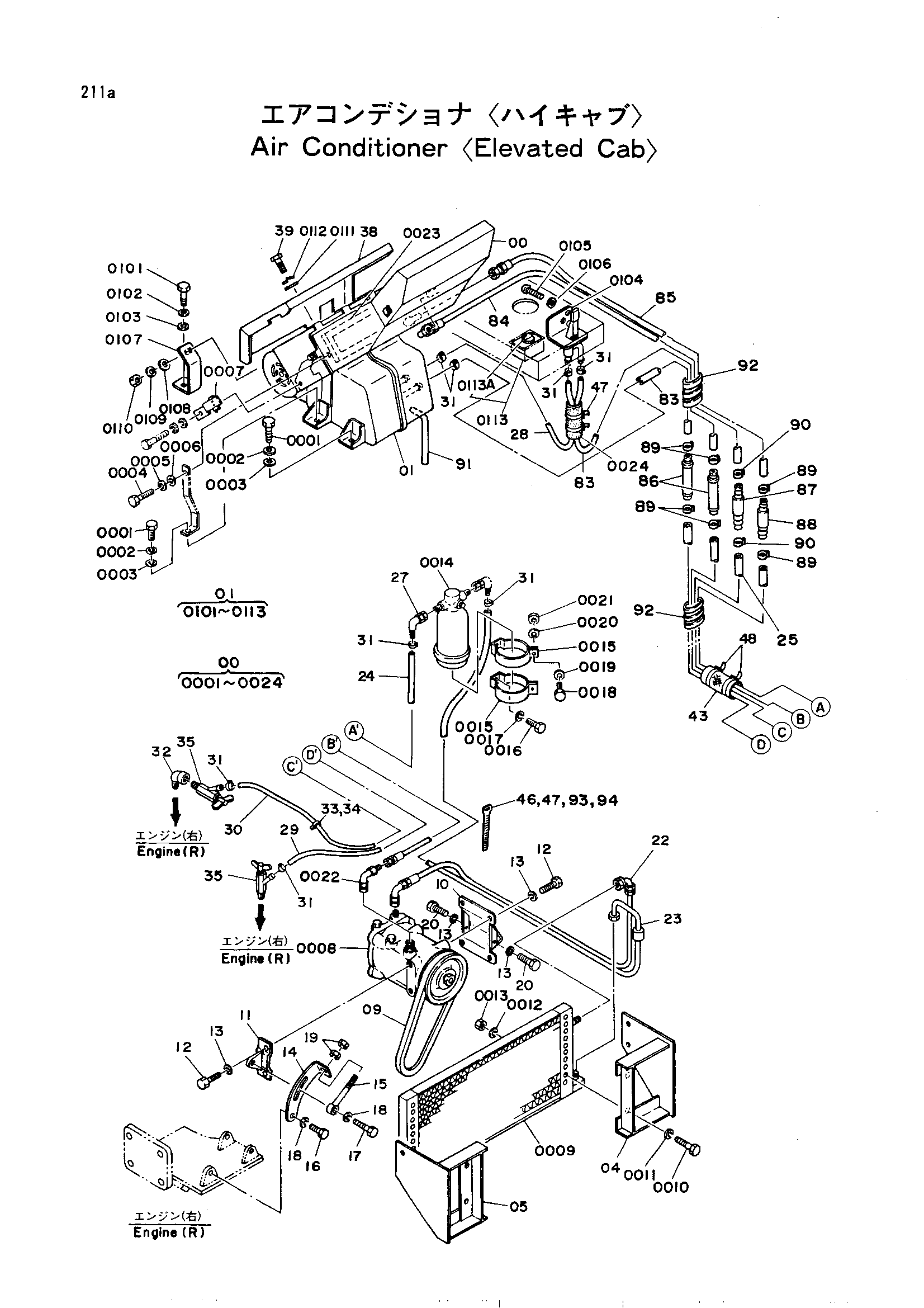

Заводская схема «Кондиционер <елеватед кабина>» для HITACHI UH261. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4078816 | Радиатор в сборе | 1 |
| 0001 | M111025 | Болт | 2 |
| 0002 | A590910 | Пружинная шайба | 2 |
| 0003 | A590110 | Шайба | 2 |
| 0004 | M200613 | Болт | 2 |
| 0005 | A590906 | Пружинная шайба | 2 |
| 0006 | A590106 | Шайба | 2 |
| 0007 | 4158681 | Микро выключатель | 1 |
| 0008 | 4080641 | Компрессор | 1 |
| 0009 | 4045674 | Конденсатор | 1 |
| 0010 | M200640 | Болт | 8 |
| 0011 | A590106 | Шайба | 8 |
| 0012 | A590906 | Пружинная шайба | 8 |
| 0013 | M500605 | Гайка | 8 |
| 0014 | 4080644 | Ликуид бак | 1 |
| 0015 | 4045673 | Кронштейн | 2 |
| 0016 | M200816 | Болт | 2 |
| 0017 | A590108 | Шайба | 2 |
| 0018 | M200620 | Болт | 2 |
| 0019 | A590106 | Шайба | 2 |
| 0020 | A590906 | Пружинная шайба | 2 |
| 0021 | M500605 | Гайка | 2 |
| 0022 | 4045670 | Адаптер | 1 |
| 0023 | 4110899 | Амортизатор | 1 |
| 0024 | 4110900 | Амортизатор | 1 |
| 01 | 4133585 | Отопитель в сборе | 1 |
| 0101 | M111020 | Болт | 1 |
| 0102 | A590910 | Пружинная шайба | 1 |
| 0103 | A590110 | Шайба | 1 |
| 0104 | 4115856 | Кран | 1 |
| 0105 | M430510 | Винт | 3 |
| 0106 | A590905 | Пружинная шайба | 3 |
| 0107 | 4080636 | Кронштейн | 1 |
| 0108 | A590108 | Шайба | 1 |
| 0109 | A590908 | Пружинная шайба | 1 |
| 0110 | M500807 | Гайка | 1 |
| 0111 | A590106 | Шайба | 4 |
| 0112 | A590906 | Пружинная шайба | 4 |
| 0113 | 4110100 | Выключатель | 1 |
| 0113A | 4184463 | Ручка | 1 |
| 04 | 8016498 | Кронштейн | 1 |
| 05 | 8016499 | Кронштейн | 1 |
| 09 | 4514078 | Ремень V | 1 |
| 10 | 9714516 | Кронштейн | 1 |
| 11 | 9714517 | Кронштейн | 1 |
| 12 | M111020 | Болт | 6 |
| 13 | A590910 | Пружинная шайба | 8 |
| 14 | 4079358 | Стойка | 1 |
| 15 | 9714515 | Болт регулировочный | 1 |
| 16 | M200828 | Болт | 1 |
| 17 | M200840 | Болт | 1 |
| 18 | A590908 | Пружинная шайба | 2 |
| 19 | M501008 | Гайка | 2 |
| 20 | M111032 | Болт | 2 |
| 22 | 4119850 | Шланг флексибле | 1 |
| 23 | 4119851 | Шланг флексибле | 1 |
| 24 | 4119852 | Шланг флексибле | 1 |
| 25 | 4119853 | Шланг флексибле | 1 |
| 27 | 4121984 | Адаптер шланг | 1 |
| 28 | 4121985 | Резиновый шланг | 1 |
| 29 | 4121986 | Резиновый шланг | 1 |
| 30 | 4121987 | Резиновый шланг | 1 |
| 31 | 4507228 | Хомут шланга | 6 |
| 32 | 4062963 | Адаптер | 1 |
| 33 | 4106501 | Зажим трубка | 1 |
| 34 | 929037 | Пластина | 1 |
| 35 | 4508050 | Кран | 2 |
| 38 | 7007896 | Крышка | 1 |
| 39 | M200625 | Болт | 4 |
| 43 | 4168954 | Резиновая прокладка | 1 |
| 46 | 4055311 | Зажим лента 140 | 5 |
| 47 | 4055312 | Зажим лента 250 | 4 |
| 48 | 4121859 | Зажим лента 390 | 5 |
| 49 | 4141401 | Втулка раббер | 2 |
| 83 | 4151186 | Резиновый шланг | 2 |
| 84 | 4151187 | Шланг флексибле | 1 |
| 85 | 4151188 | Шланг флексибле | 1 |
| 86 | 4151189 | Соединение трубка | 2 |
| 87 | 4151184 | Адаптер | 1 |
| 88 | 4151185 | Адаптер | 1 |
| 89 | 4507228 | Хомут шланга | 6 |
| 90 | 4017573 | Хомут шланга | 2 |
| 91 | 4121274 | Трубка | 1 |
| 92 | 4044420 | Защитный кожух | 3 |
| 93 | 4121859 | Зажим лента 390 | 2 |
| 94 | 4055312 | Зажим лента 250 | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH261 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
