Стандарт рукоять (3.4M) — HITACHI UH261

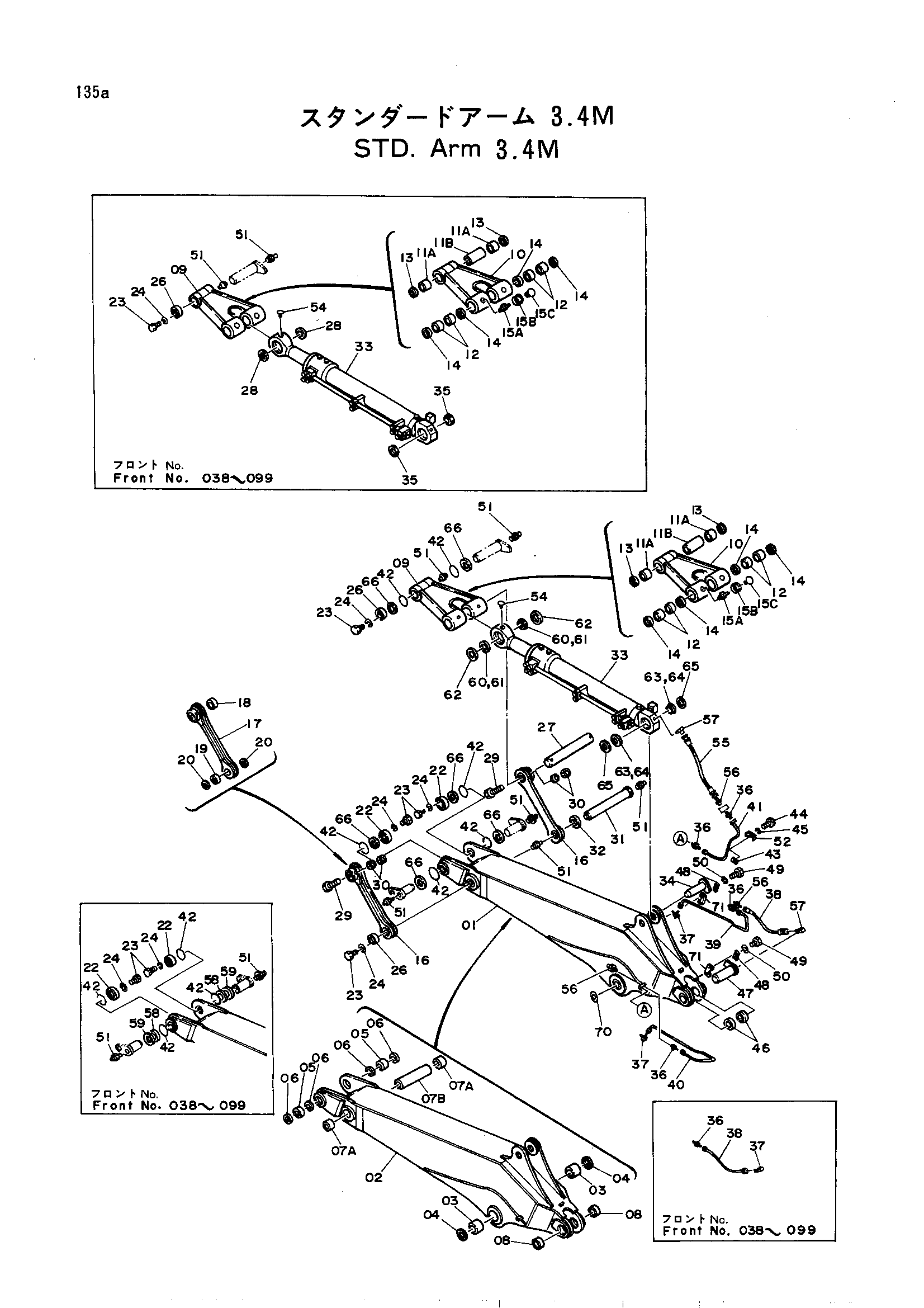

Заводская схема «Стандарт рукоять (3.4M)» для HITACHI UH261. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9041687 замена: 9055545 | Рукоять в сборе | 1 |
| 01 | 9055545 | Рукоять в сборе | 1 |
| 02 | 5000933 замена: 5001478 | Рукоять | 1 |
| 02 | 5001478 | Рукоять | 1 |
| 03 | 4107076 замена: 4161701 | Втулка | 2 |
| 03 | 4161701 | Втулка | 2 |
| 04 | 4103903 | Пылезащитное уплотнение | 2 |
| 05 | 4148855 | Втулка | 2 |
| 06 | 4143623 замена: 4171127 | Пылезащитное уплотнение | 4 |
| 06 | 4171127 | Пылезащитное уплотнение | 4 |
| 06 | 4171127 | Пылезащитное уплотнение | 4 |
| 07A | 4139597 | Втулка | 2 |
| 07B | 4139999 | Проставка | 1 |
| 08 | 4107075 | Втулка | 2 |
| 09 | 9041688 | Тяга A в сборе | 1 |
| 09 | 9051063 | Тяга A в сборе | 1 |
| 10 | 7009012 | Тяга | 1 |
| 10 | 7013228 | Тяга | 1 |
| 11A | 4139597 | Втулка | 2 |
| 11A | 4148826 | Втулка | 2 |
| 11B | 4140000 | Проставка | 1 |
| 11B | 4140000 | Проставка | 1 |
| 11B | 4140000 | Проставка | 1 |
| 12 | 4098099 | Втулка | 4 |
| 13 | 4143622 | Пылезащитное уплотнение | 2 |
| 14 | 4143624 | Пылезащитное уплотнение | 4 |
| 15A | J75481 | Штуцер | 2 |
| 15B | 4130686 | Втулка | 2 |
| 15C | 4105912 | Колпачок | 2 |
| 16 | 9051120 | Тяга B в сборе | 2 |
| 17 | 8018290 | Тяга | 1 |
| 18 | 4098099 | Втулка | 1 |
| 19 | 4149050 | Втулка | 1 |
| 20 | 4143622 | Пылезащитное уплотнение | 2 |
| 22 | 9712092 | Ограничитель | 2 |
| 23 | M112045 | Болт | 12 |
| 24 | A590920 | Пружинная шайба | 12 |
| 26 | 9712093 | Ограничитель | 2 |
| 27 | 4107012 | Палец | 1 |
| 28 | 4048537 | Шайба | 2 |
| 29 | 4050950 замена: 4167189 | Болт | 2 |
| 29 | 4167189 | Болт | 2 |
| 30 | M562016 | Гайка | 4 |
| 31 | 3018635 | Палец | 1 |
| 32 | 4040930 | Шайба | 1 |
| 33 | 4105607 замена: 4167189 | Гидроцилиндр ковша | 1 |
| 33 | 4160808 | Гидроцилиндр ковша | 1 |
| 34 | 8022038 | Палец | 1 |
| 35 | 4041056 | Шайба | 2 |
| 36 | 4119986 | Адаптер | 4 |
| 36 | 4119986 | Адаптер | 5 |
| 37 | 4097666 | Угловой штуцер | 2 |
| 37 | 4097666 | Угловой штуцер | 3 |
| 38 | 4124134 замена: 8030049 | Трубка | 1 |
| 38 | 4124783 | Нейлоновый шланг | 1 |
| 39 | 3022186 | Трубка | 1 |
| 40 | 3022187 | Трубка | 1 |
| 41 | 3022188 | Трубка | 1 |
| 42 | 4102191 | Уплотнительное кольцо | 4 |
| 42 | 4102191 | Уплотнительное кольцо | 6 |
| 43 | 4032161 | Резиновая прокладка | 3 |
| 44 | M111228 | Болт | 3 |
| 45 | A590912 | Пружинная шайба | 3 |
| 46 | 4109488 | Шайба | 2 |
| 47 | 8018960 | Палец | 1 |
| 47 | 8030049 | Палец | 1 |
| 48 | 4122729 | Пластина | 2 |
| 49 | M112045 | Болт | 4 |
| 50 | A590920 | Пружинная шайба | 4 |
| 51 | J75481 | Штуцер | 6 |
| 52 | 4032160 | Хомут | 3 |
| 54 | 4105912 | Колпачок | 1 |
| 55 | 4098901 | Нейлоновый шланг | 1 |
| 56 | 94-1301 | Адаптер | 5 |
| 56 | 94-1301 | Адаптер | 6 |
| 57 | 94-1401 | Угловой штуцер | 1 |
| 57 | 94-1401 | Угловой штуцер | 2 |
| 58 | 4139196 | Регулировочная шайба1.0 | 2 |
| 59 | 4139197 | Регулировочная шайба1.6 | 2 |
| 60 | 4123242 | Шайба | 2 |
| 61 | 4123879 | Пылезащитное уплотнение | 2 |
| 62 | 4136632 | Пылезащитное уплотнение | 2 |
| 63 | 4123243 | Шайба | 2 |
| 64 | 4123878 | Пылезащитное уплотнение | 2 |
| 65 | 4136633 | Пылезащитное уплотнение | 2 |
| 66 | 4148825 | Кольцо | 6 |
| 70 | 4185490 | Регулировочная шайба2.3 | 1 |
| 71 | 4122728 | Ограничитель | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH261 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
