Крышка (1) — HITACHI UH261

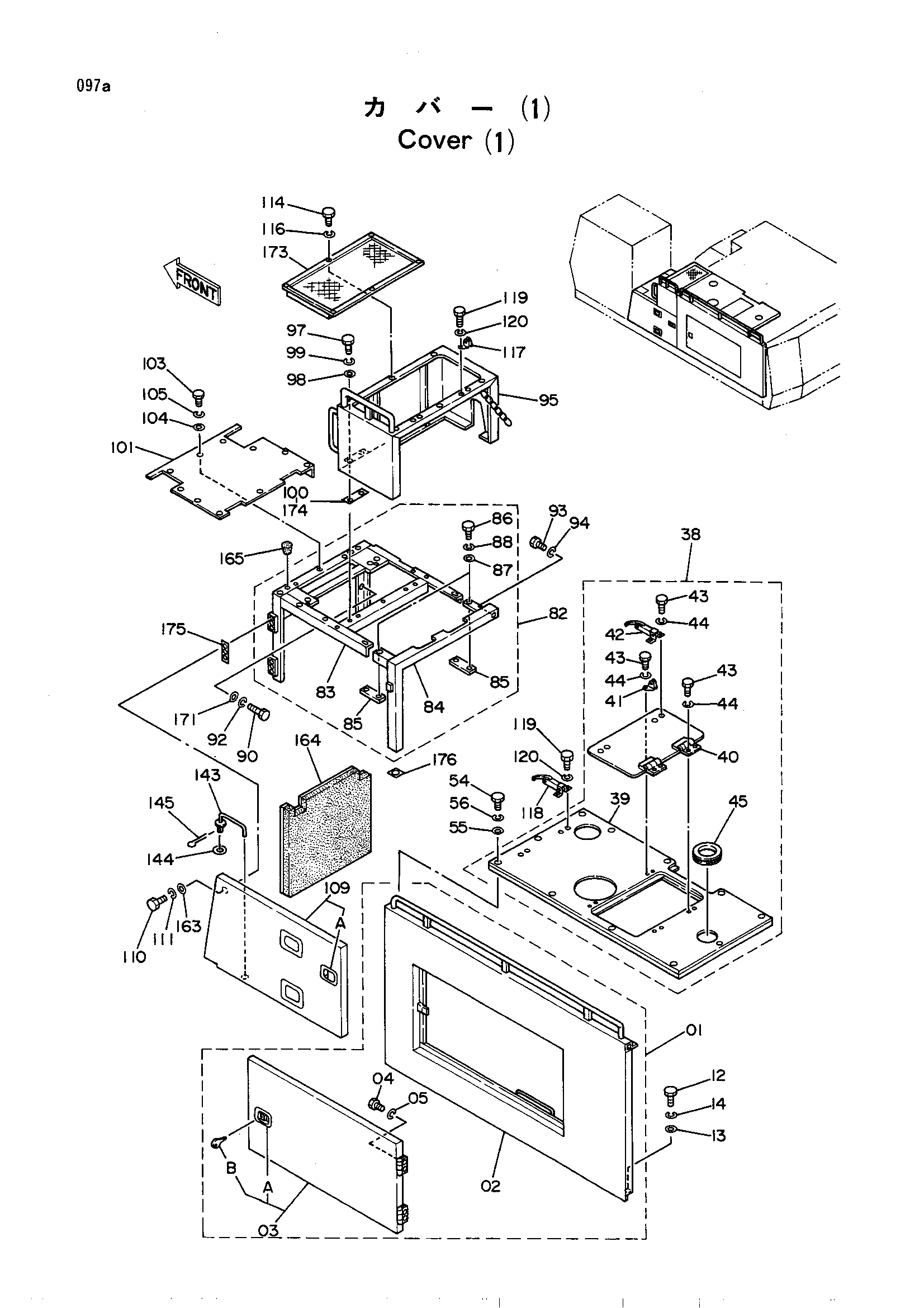

Заводская схема «Крышка (1)» для HITACHI UH261. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9042153 | Крышка в сборе(левый) | 1 |
| 02 | 6004958 | Крышка(левый) | 1 |
| 03 | 7010818 | Дверь(левый) | 1 |
| 03A | 9037368 | Замок | 1 |
| 03B | 971306 | Шпонка (NO.600) | 1 |
| 04 | M111020 | Болт | 4 |
| 05 | A590910 | Пружинная шайба | 4 |
| 12 | M111640 | Болт | 3 |
| 13 | A590116 | Шайба | 3 |
| 14 | A590916 | Пружинная шайба | 3 |
| 38 | 9042158 | Крышка в сборе(левый) | 1 |
| 39 | 6004960 | Крышка(левый) | 1 |
| 40 | 8022324 | Крышка | 1 |
| 41 | 485008 | Анкхор | 2 |
| 42 | 322831 | Защёлка | 2 |
| 43 | M200816 | Болт | 12 |
| 44 | A590908 | Пружинная шайба | 12 |
| 45 | 4075565 | Резиновая втулка | 1 |
| 54 | M111263 | Болт | 11 |
| 55 | 449490 | Шайба | 11 |
| 56 | A590912 | Пружинная шайба | 11 |
| 82 | 9042161 | Опора в сборе (6) | 1 |
| 83 | 6004963 | Опора | 1 |
| 84 | 8022328 | Опора | 1 |
| 85 | 4124971 | Седло винта | 2 |
| 86 | M111225 | Болт | 4 |
| 87 | A590112 | Шайба | 4 |
| 88 | A590912 | Пружинная шайба | 4 |
| 90 | M111680 | Болт | 4 |
| 92 | A590916 | Пружинная шайба | 4 |
| 93 | M111225 | Болт | 1 |
| 94 | A590912 | Пружинная шайба | 1 |
| 95 | 7010822 | Крышка (левый) | 1 |
| 97 | M111020 | Болт | 4 |
| 98 | J217083 | Шайба | 4 |
| 99 | A590910 | Пружинная шайба | 4 |
| 100 | 4122926 | Регулировочная шайба 1.0 | 4 |
| 101 | 8022329 | Крышка (левый) | 1 |
| 101 | 8039537 | Крышка (левый) | 1 |
| 103 | M111020 | Болт | 10 |
| 104 | J217083 | Шайба | 10 |
| 105 | A590910 | Пружинная шайба | 10 |
| 109 | 7010824 | Дверь (левый) | 1 |
| 109A | 9037368 | Замок | 1 |
| 110 | M200820 | Болт | 6 |
| 111 | A590908 | Пружинная шайба | 6 |
| 114 | M111220 | Болт | 6 |
| 116 | A590912 | Пружинная шайба | 6 |
| 117 | 4131352 | Анкхор | 2 |
| 118 | 322831 | Защёлка | 2 |
| 119 | M200816 | Болт | 8 |
| 120 | A590908 | Пружинная шайба | 8 |
| 143 | 9711749 | Штанга | 1 |
| 144 | A590114 | Шайба | 1 |
| 145 | A764022 | Шплинт | 1 |
| 163 | A590110 | Шайба | 6 |
| 164 | 4154872 | Резиновая прокладка | 1 |
| 165 | 428028 | Пробка | 8 |
| 171 | 4114405 | Шайба | 4 |
| 173 | 8031844 | Крышка | 1 |
| 174 | 4199963 | Регулировочная шайба2.3 | 4 |
| 175 | 4199965 | Регулировочная шайба1.0 | 2 |
| 176 | 4199964 | Регулировочная шайба2.3 | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH261 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
