Крышка <у.с.а детали> — HITACHI UH261

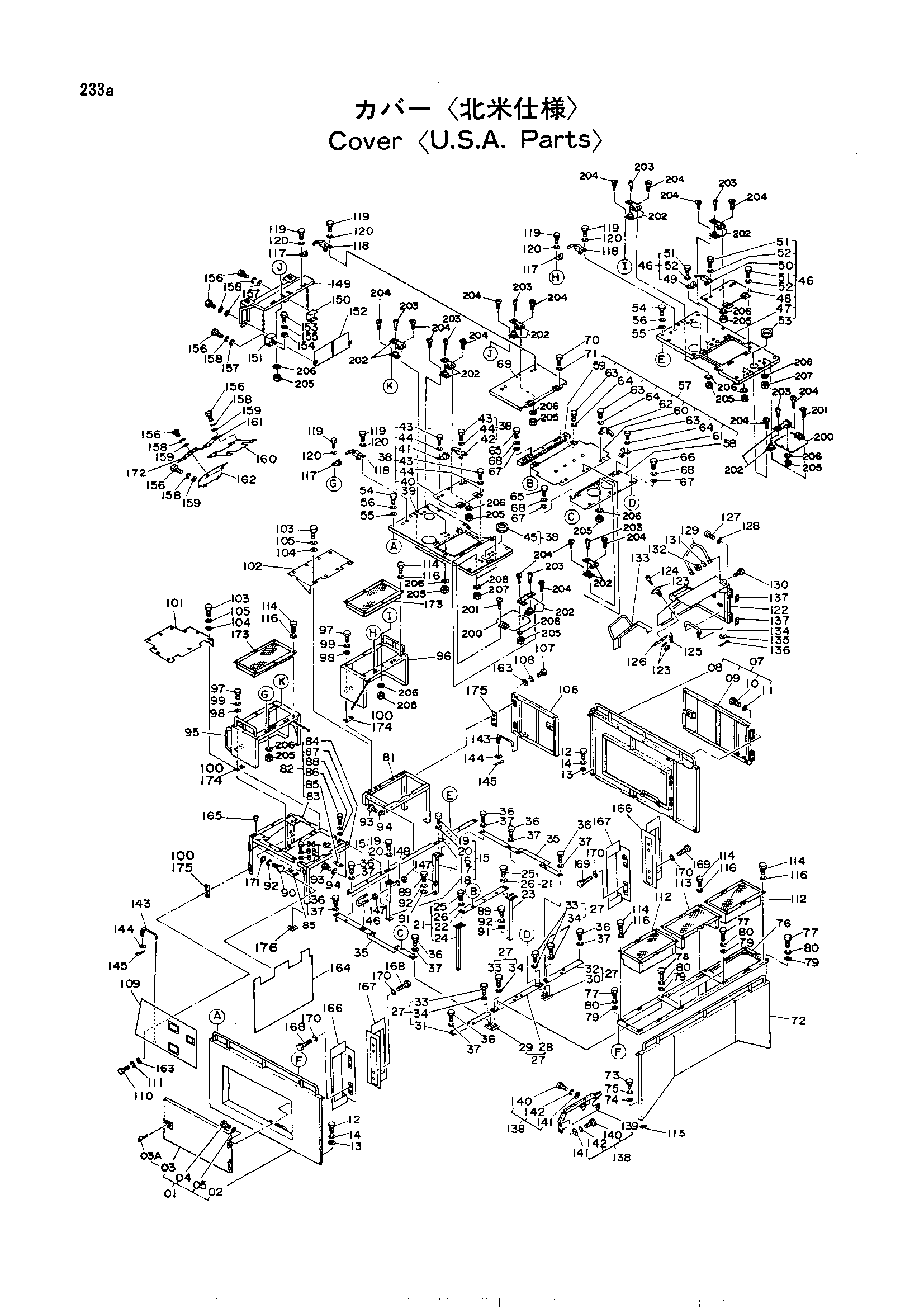

Заводская схема «Крышка <у.с.а детали>» для HITACHI UH261. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	9042153	Крышка в сборе (левый)	1
02	6004958	Крышка (левый)	1
03	7010818	Дверь (левый)	1
03A	971306	Шпонка	1
04	M111020	Болт	4
05	A590910	Пружинная шайба	4
07	9042154	Крышка в сборе (правый)	1
08	6004959	Крышка (правый)	1
09	7010817	Дверь (правый)	1
10	M111020	Болт	4
11	A590910	Пружинная шайба	4
12	M111640	Болт	6
13	A590116	Шайба	6
14	A590916	Пружинная шайба	6
15	9042155	Опора в сборе (1)	1
16	3022381	Опора	1
17	8022321	Опора (правый)	1
18	8022322	Опора (левый)	1
19	M111225	Болт	4
20	A590912	Пружинная шайба	4
21	9042157	Опора в сборе (2)	1
22	3022382	Опора	1
23	9714952	Опора (правый)	1
24	9714951	Опора (левый)	1
25	M111225	Болт	4
26	A590912	Пружинная шайба	4
27	9042156	Опора в сборе (3)	1
28	4124970	Опора	1
29	9714947	Сиденье винт (левый)	1
30	9714948	Сиденье винт (правый)	1
31	9714949	Опора (левый)	1
32	9714950	Опора (правый)	1
33	M111240	Болт	8
34	A590912	Пружинная шайба	8
35	8022323	Опора (4)	2
36	M111225	Болт	22
37	A590912	Пружинная шайба	22
38	9042158	Крышка в сборе (левый)	1
39	6004960	Крышка (левый)	1
40	8022324	Крышка	1
41	485008	Анкхор	2
42	322831	Защёлка	2
43	M200816	Болт	12
44	A590908	Пружинная шайба	12
45	4075565	Резиновая втулка	1
46	9042159	Крышка в сборе (левый)	1
47	6004961	Крышка	1
48	8022324	Крышка	1
49	485008	Анкхор	2
50	322831	Защёлка	2
51	M200816	Болт	12
52	A590908	Пружинная шайба	12
53	4075565	Резиновая втулка	1
54	M111263	Болт	22
55	449490	Шайба	22
56	A590912	Пружинная шайба	22
57	9042160	Крышка в сборе (левый)	1
58	8022325	Крышка	1
59	8022326	Крышка	1
60	8022327	Крышка	1
61	485008	Анкхор	2
62	322831	Защёлка	2
63	M200816	Болт	12
64	A590908	Пружинная шайба	12
65	M111263	Болт	5
66	M111250	Болт	3
67	449490	Шайба	8
68	A590912	Пружинная шайба	8
69	7010819	Крышка	1
70	M111020	Болт	4
71	A590910	Пружинная шайба	4
72	6004962	Крышка	1
73	M111640	Болт	2
74	4087197	Шайба	2
74	A590116 замена: 4087197	Шайба	2
75	A590916	Пружинная шайба	2
76	7010820	Опора	1
77	M111263	Болт	14
78	M111240	Болт	4
79	449490	Шайба	18
80	A590912	Пружинная шайба	18
81	7010821	Опора(5)	1
82	9042161	Опора в сборе (6)	1
83	6004963	Опора	1
84	8022328	Опора	1
85	4124971	Седло винта	2
86	M111225	Болт	4
87	A590112	Шайба	4
88	A590912	Пружинная шайба	4
89	M111640	Болт	6
90	M111680	Болт	4
91	A590116	Шайба	6
92	A590916	Пружинная шайба	10
93	M111225	Болт	2
94	A590912	Пружинная шайба	2
95	7010822	Крышка (левый)	1
96	7010823	Крышка (правый)	1
97	M111020	Болт	8
98	J217083	Шайба	8
99	A590910	Пружинная шайба	8
100	4122926	Регулировочная шайба 1.0	8
101	8022329	Крышка	1
101	8039537	Крышка	1
102	8022330	Крышка	1
102	8039538	Крышка	1
103	M111020	Болт	18
104	J217083	Шайба	18
105	A590910	Пружинная шайба	18
106	7010825	Дверь (правый)	1
107	M200820	Болт	6
108	A590908	Пружинная шайба	6
109	7010824	Дверь	1
110	M200820	Болт	6
111	A590908	Пружинная шайба	6
112	7010826	Воздуховод	2
113	7010827	Воздуховод	1
114	M111220	Болт	30
115	4099393	Регулировочная шайба 1.0	14
116	A590912	Пружинная шайба	30
117	4131352	Анкхор	6
118	322831	Защёлка	6
119	M200816	Болт	24
120	A590908	Пружинная шайба	24
121	9042244	Крышка в сборе	1
122	6004966	Крышка	1
123	4087910	Рукоятка	1
124	971306	Шпонка	1
125	4501982	Пружина	1
126	4146850	Стопорная пластина	1
127	M111020	Болт	6
128	A590910	Пружинная шайба	6
129	8022332	Стойка	1
130	M111032	Болт	2
131	A590910	Пружинная шайба	2
132	M501008	Гайка	2
133	7010828	Опора	1
133	7018650	Опора	1
134	9711749	Штанга	1
135	A590114	Шайба	1
136	A764022	Шплинт	1
137	4037326	Регулировочная шайба 1.0	1
137	4037326	Регулировочная шайба 1.0	4
138	9042245	Крышка в сборе	1
139	8022331	Крышка	2
140	M111020	Болт	8
141	J217083	Шайба	8
142	A590910	Пружинная шайба	8
143	9711749	Штанга	2
144	A590114	Шайба	2
145	A764022	Шплинт	2
146	435558	U-образный болт	4
147	M500504	Гайка	16
148	A590905	Пружинная шайба	8
149	7010947	Крышка	1
150	4125989	Кронштейн (правый)	1
151	4125990	Кронштейн (левый)	1
152	8030543	Крышка	1
153	M111232	Болт	4
154	A590712	Шайба уклон	4
155	A590912	Пружинная шайба	4
156	M111020	Болт	20
157	A590112	Шайба	6
158	A590910	Пружинная шайба	20
159	J217083	Шайба	14
160	8030277	Крышка	1
160	8039381	Крышка	1
161	3030102	Крышка	1
161	3039206	Крышка	1
162	8030278	Крышка	1
162	8039382	Крышка	1
163	A590110	Шайба	12
164	4154872	Резиновая прокладка	1
165	428028	Пробка	8
166	8026585	Крышка	2
167	8026586	Крышка	2
168	M111022	Болт	4
169	M111025	Болт	4
170	A590910	Пружинная шайба	8
171	4114405	Шайба	4
172	3030103	Крышка	1
172	3039207	Крышка	1
173	8031844	Крышка	2
174	4199963	Регулировочная шайба2.3	8
175	4199965	Регулировочная шайба1.0	4
176	4199964	Регулировочная шайба2.3	10
200	9711554	Крышка	2
201	M470513	Винт	6
202	4103331	Шпонка	8
203	4133666	Шпонка	8
204	M470420	Винт	48
205	M500403	Гайка	48
206	A590904	Пружинная шайба	48
207	M500504	Гайка	6
208	A590905	Пружинная шайба	6

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH261 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
