Разгрузка гидроцилиндр <погрузчик> — HITACHI UH261

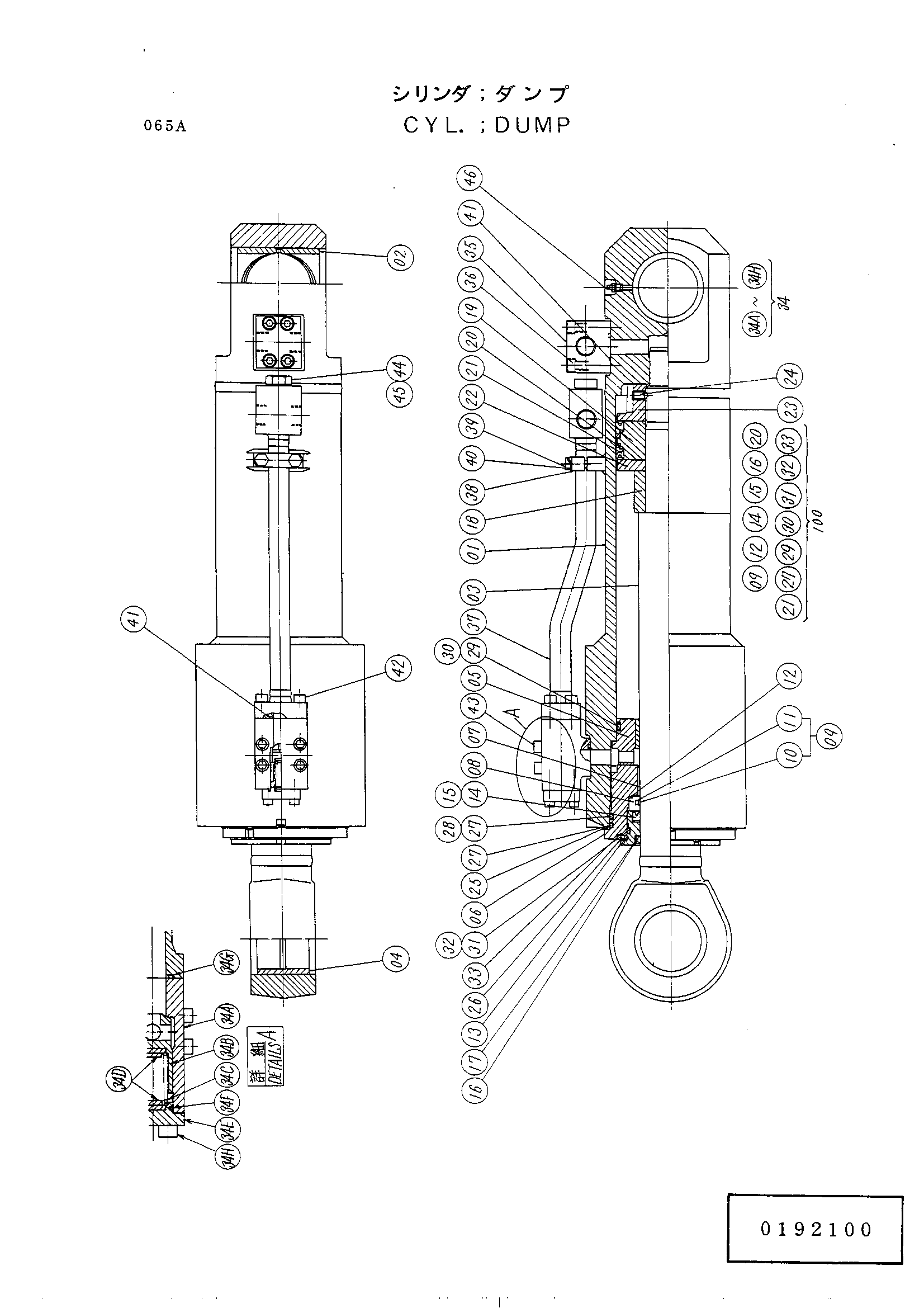

Заводская схема «Разгрузка гидроцилиндр <погрузчик>» для HITACHI UH261. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 3021629 | Гидроцилиндр разгрузка(66) | 1 | |
| 01 | 0192101 | Трубка гидроцилиндр | 1 |
| 02 | 0192102 | Втулка | 1 |
| 03 | 0192103 | Шток поршня | 1 |
| 04 | 0192104 | Втулка | 1 |
| 05 | 0192105 | Проставка | 1 |
| 06 | 0192106 | Головка гидроцилиндр | 1 |
| 07 | 4501895 | Втулка | 1 |
| 08 | 0174510 | Держатель | 1 |
| 09 | 4128768 | Кольцо | 1 |
| 12 | A811105 | Уплотнительное кольцо | 1 |
| 13 | 0174505 | Держатель | 1 |
| 14 | 4085437 | U-образная манжета | 1 |
| 15 | 4097315 | Опорное кольцо | 1 |
| 16 | 4096000 | Грязесъёмное кольцо | 1 |
| 17 | 0174515 | Стопорное кольцо | 1 |
| 18 | 0192107 | Подшипник | 1 |
| 19 | 0192108 | Держатель | 1 |
| 20 | 4009436 | Поршневое кольцо | 2 |
| 21 | 4128769 | Кольцо | 1 |
| 22 | 0192114 | Держатель U кольцо | 1 |
| 23 | 0192109 | Гайка | 1 |
| 24 | 0192110 | Винт | 1 |
| 25 | 0127215 | Стопорная шайба | 1 |
| 26 | 0174517 | Стопорная шайба | 1 |
| 27 | 4007534 | Уплотнительное кольцо | 2 |
| 28 | 4034646 | Опорное кольцо | 1 |
| 29 | 4031027 | Уплотнительное кольцо | 1 |
| 30 | 4031028 | Опорное кольцо | 2 |
| 31 | 4504858 | Уплотнительное кольцо | 1 |
| 32 | 4512266 | Опорное кольцо | 1 |
| 33 | A811110 | Уплотнительное кольцо | 1 |
| 34 | 0192111 | Клапан | 1 |
| 34A | 0192114 | Держатель U кольцо | 1 |
| 34B | 0192115 | Клапан | 1 |
| 34C | 4094905 | Пружина | 1 |
| 34D | 4094901 | Направляющая пружины | 2 |
| 34E | 4094907 | Крышка | 1 |
| 34F | 4094908 | Уплотнительное кольцо | 1 |
| 34G | 4104498 | Уплотнительное кольцо | 1 |
| 34H | M340825 | Болт с внутренним шестигранником | 4 |
| 35 | 0192112 | Соединение | 1 |
| 36 | 0145707 | Болт с внутренним шестигранником | 4 |
| 37 | 0192113 | Трубка | 1 |
| 38 | 4104450 | Держатель | 1 |
| 39 | 4104448 | Болт | 2 |
| 40 | 4104449 | Стопорная шайба | 1 |
| 41 | 4506430 | Уплотнительное кольцо | 2 |
| 42 | M341040 | Болт с внутренним шестигранником | 4 |
| 43 | 4105422 | Болт с внутренним шестигранником | 4 |
| 44 | 4104452 | Пробка | 1 |
| 45 | 4138931 | Уплотнительное кольцо | 1 |
| 46 | J75481 | Штуцер | 1 |
| 100 | 4127227 | Уплотнение комплект разгрузка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH261 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
