Гидроцилиндр ковша — HITACHI UH261

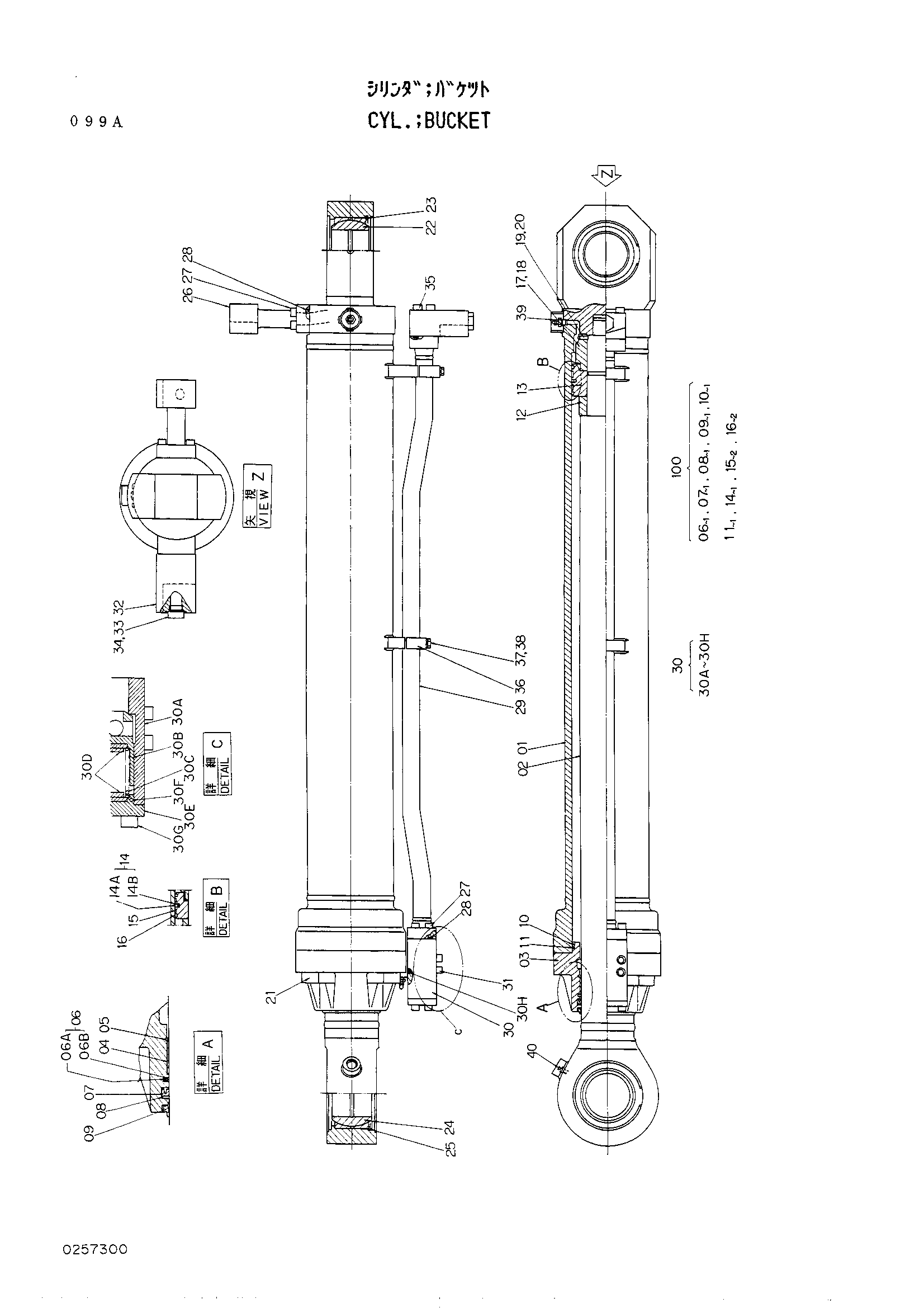

Заводская схема «Гидроцилиндр ковша» для HITACHI UH261. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4160808 | Гидроцилиндр ковша | 1 | |
| 01 | 0257301 | Труба гидроцилиндра | 1 |
| 02 | 0257302 | Шток поршня | 1 |
| 03 | 0257303 | Головка гидроцилиндра | 1 |
| 04 | 0242704 | Втулка | 1 |
| 05 | 0160706 | Стопорное кольцо | 1 |
| 06 | 4128773 | Кольцо в сборе | 1 |
| 07 | 4070027 | Кольцо U | 1 |
| 08 | 0242706 | Опорное кольцо | 1 |
| 09 | 0242707 | Грязесъёмное кольцо | 1 |
| 10 | A811190 | Уплотнительное кольцо | 1 |
| 11 | 0257007 | Опорное кольцо | 1 |
| 12 | 0242710 | Амортизирующий подшипник | 1 |
| 13 | 0257304 | Поршень | 1 |
| 14 | 0257010 | Кольцо уплотнение в сборе | 1 |
| 15 | 0257011 замена: 4199816 | Направляющее кольцо | 2 |
| 16 | 0257012 замена: 4199817 | Направляющее кольцо | 2 |
| 17 | 0242715 | Гайка | 1 |
| 18 | 0242716 | Регулировочная шайба | 1 |
| 19 | 0242717 | Палец | 1 |
| 20 | 0242718 | Стопорное кольцо | 1 |
| 21 | 4104472 | Болт с внутренним шестигранником | 8 |
| 22 | 4036062 | Подшипник спхерикал | 1 |
| 23 | 4036055 | Стопорное кольцо | 1 |
| 24 | 4045614 | Подшипник спхерикал | 1 |
| 25 | 4045607 | Стопорное кольцо | 1 |
| 26 | 0191720 | Соединение | 1 |
| 27 | 4104495 | Болт с внутренним шестигранником | 8 |
| 28 | 4069900 | Уплотнительное кольцо | 3 |
| 29 | 0257305 | Трубка | 1 |
| 30 | 0257207 | Клапан в сборе | 1 |
| 30A | 0257208 | Корпус клапан | 1 |
| 30B | 4144073 | Клапан | 1 |
| 30C | 4094936 | Пружина | 1 |
| 30D | 4094938 | Направляющая пружины | 2 |
| 30E | 4094939 | Пробка | 1 |
| 30F | A811045 | Уплотнительное кольцо | 1 |
| 30G | 0242725 | Болт с внутренним шестигранником | 4 |
| 30H | 4069900 | Уплотнительное кольцо | 1 |
| 31 | M341600 | Болт с внутренним шестигранником | 4 |
| 32 | 0332603 | Соединение | 1 |
| 33 | 0144909 | Пробка | 1 |
| 34 | 985098 | Уплотнительное кольцо | 1 |
| 35 | 0191721 | Болт с внутренним шестигранником | 4 |
| 36 | 0242729 | Держатель | 2 |
| 37 | 0242730 | Болт | 4 |
| 38 | 4069706 | Пружинная шайба | 4 |
| 39 | 0237418 | Бреедер воздушный | 2 |
| 40 | J75481 | Штуцер | 1 |
| 100 | 4170466 | Уплотнение комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH261 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
