Управление двигателем — HITACHI UH261

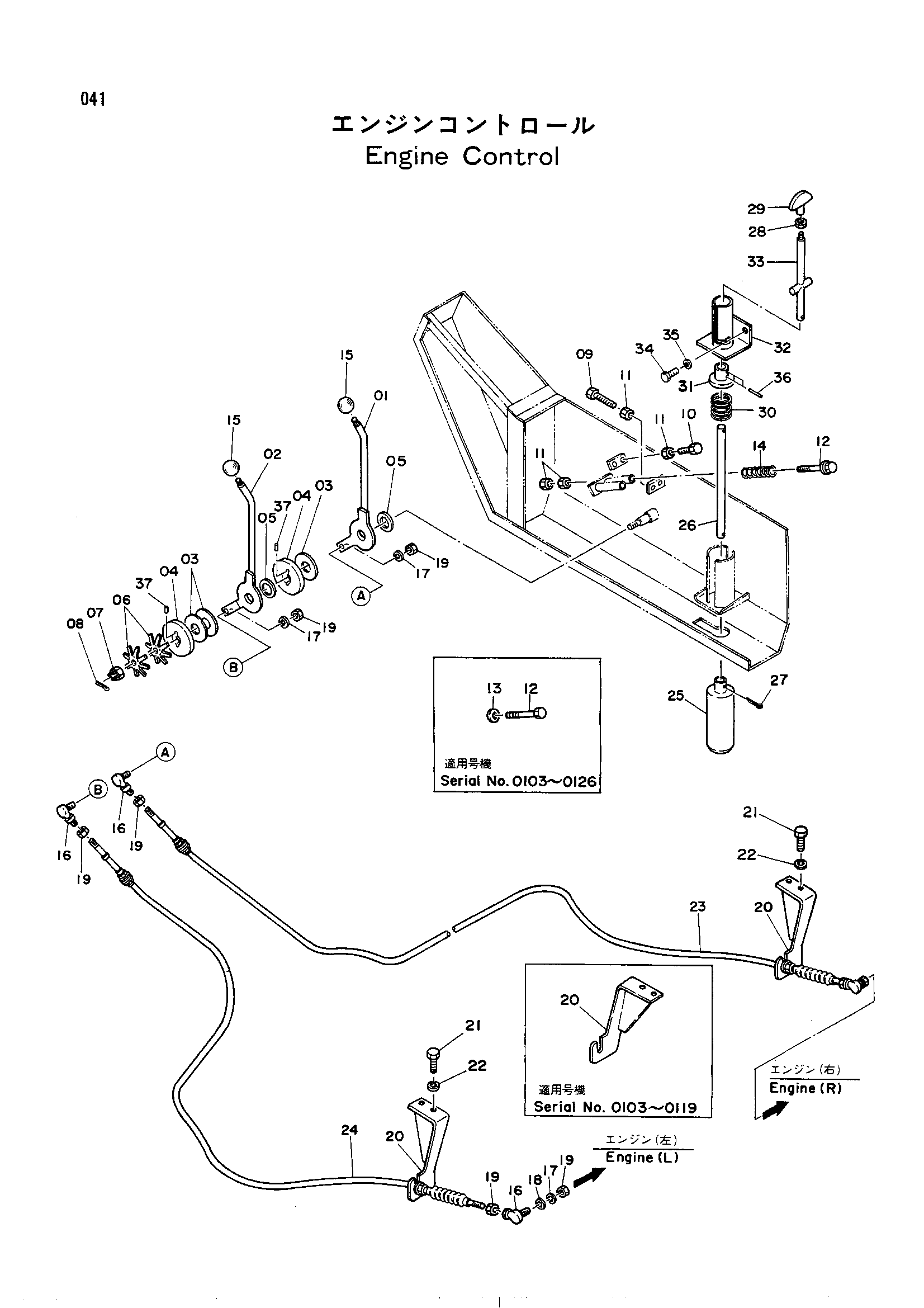

Заводская схема «Управление двигателем» для HITACHI UH261. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	8021707	Рычаг	1
02	8021708	Рычаг	1
03	428700	Дисковый	3
03	428770	Диск	4
04	4122115	Шайба	2
05	A590124	Шайба	1
05	A590124	Шайба	2
06	4502974	Пружина флусх	2
07	M631619	Корончатая гайка	1
08	A764032	Шплинт	1
09	M111040	Болт	2
10	M111032	Болт	2
11	M501008	Гайка	8
12	4134189	Болт	2
12	M111004 замена: 4134189	Болт	2
13	4053156	Держатель пружина	2
14	4034521	Пружина	2
15	4117705	Рукоятка	2
16	4056016	Соединение	4
17	A590905	Пружинная шайба	4
18	A590105	Шайба	2
19	M500504	Гайка	8
20	8024726	Кронштейн	2
20	9710521 замена: 8024726	Кронштейн	2
21	M111025	Болт	4
22	A590910	Пружинная шайба	4
23	4122117	Трос управления	1
24	4122116	Трос управления	1
25	9710650	Стопорный палец	1
26	4122118	Штанга	1
27	A765040	Шплинт	1
28	M500807	Гайка	1
29	4097657	Рукоятка	1
30	4123097	Пружина компре	1
31	4123917	Направляющая	1
32	9714540	Направляющая	1
33	9714541	Штанга блокировка	1
34	M111022	Болт	2
35	A590910	Пружинная шайба	2
36	446750	Пружинный штифт	2
37	4005495	Пружинный штифт	2
37	4006264	Пружинный штифт	2

Для точного подбора сообщите каталожный номер, модель HITACHI UH261 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
