Дренажные трубопроводы — HITACHI UH261

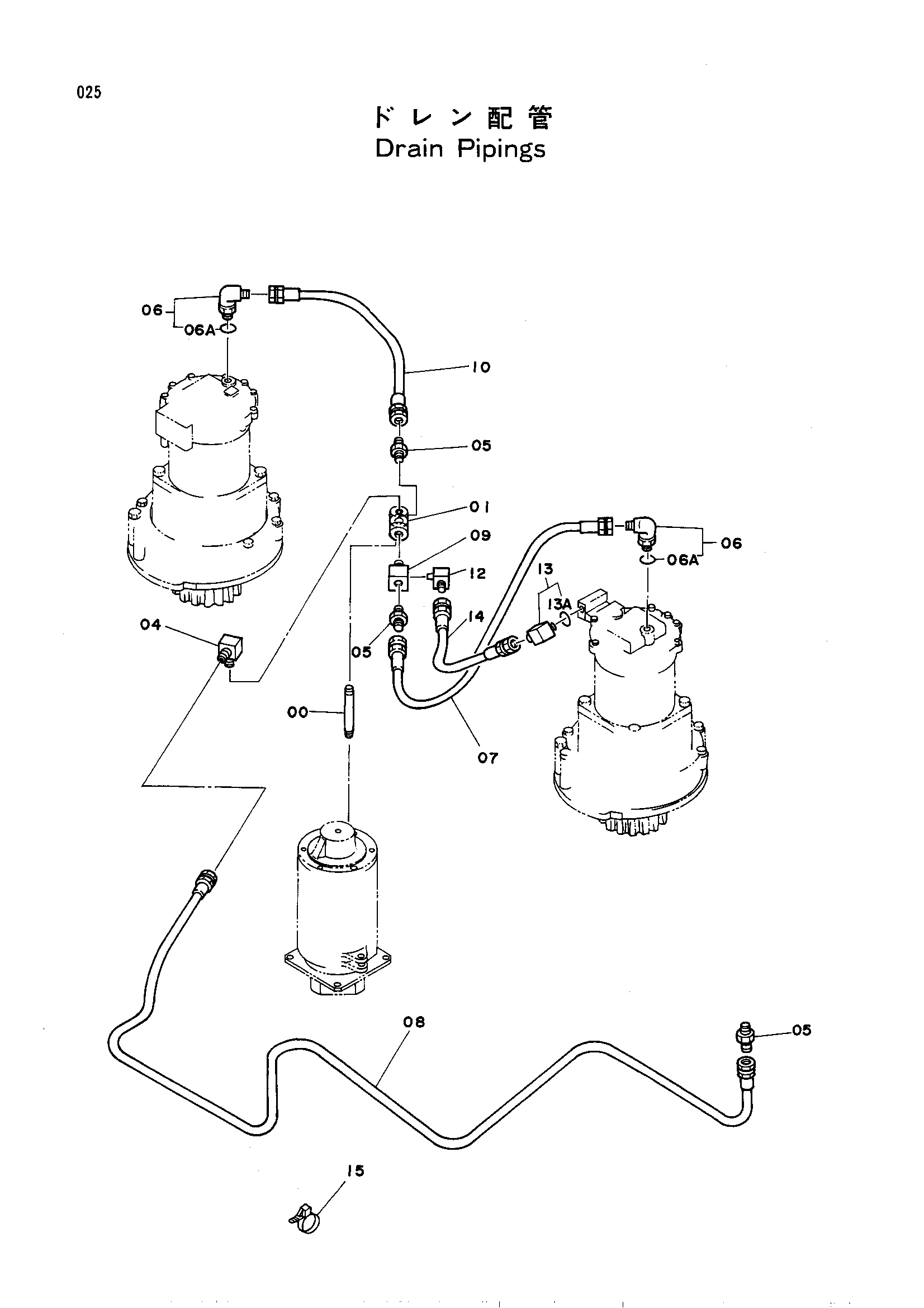

Заводская схема «Дренажные трубопроводы» для HITACHI UH261. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4115447 | Адаптер | 1 |
| 01 | J70584 | Крестовина | 1 |
| 04 | 94-1403 | Угловой штуцер | 1 |
| 05 | 94-1303 | Адаптер | 3 |
| 06 | 4113742 | Угловой штуцер | 2 |
| 06A | 4506424 | Уплотнительное кольцо | 1 |
| 07 | 4014686 | Шланг | 1 |
| 08 | 4099471 | Шланг | 1 |
| 09 | 4092414 | Тройник | 1 |
| 10 | 4157984 | Шланг | 1 |
| 12 | 94-1401 | Угловой штуцер | 1 |
| 13 | 4112300 | Угловой штуцер | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4067521 | Шланг | 1 |
| 15 | 4055311 | Зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH261 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
