Гидроцилиндр рукояти — HITACHI UH261

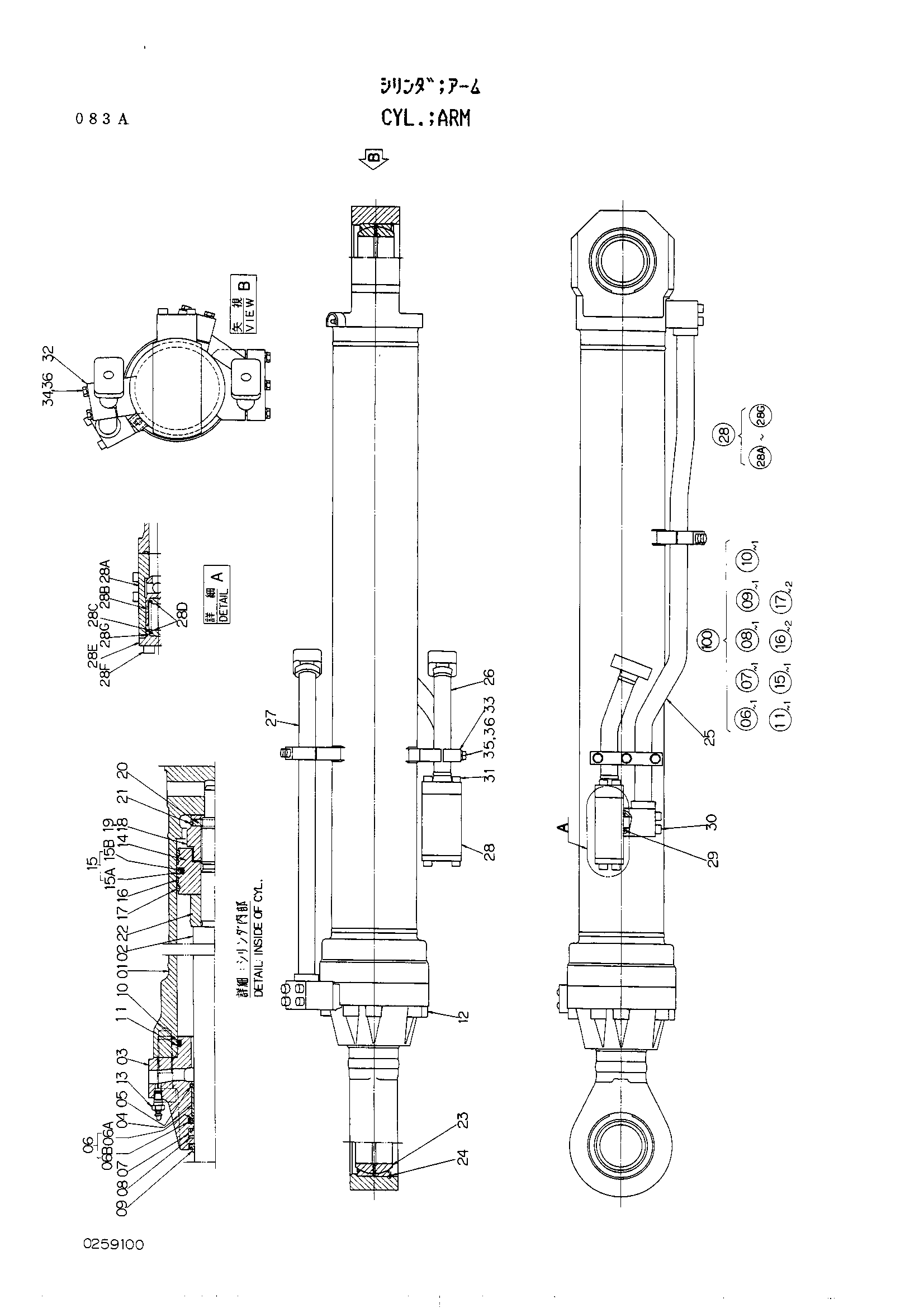

Заводская схема «Гидроцилиндр рукояти» для HITACHI UH261. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4171395	Гидроцилиндр рукояти	1
01	0259101	Труба гидроцилиндра	1
02	0259102	Шток поршня	1
03	0259103	Головка гидроцилиндра	1
04	0242504	Втулка	1
05	0191415	Стопорное кольцо	1
06	4128765	Кольцо в сборе	1
07	4094949	U-образная манжета	1
08	0242505	Опорное кольцо	1
09	0242506	Грязесъёмное кольцо	1
10	A811190	Уплотнительное кольцо	1
11	0257007	Опорное кольцо	1
12	4104472	Болт с внутренним шестигранником	8
13	0237418	Бреедер воздушный	2
14	0259104	Поршень	1
15	0257010	Кольцо уплотнение в сборе	1
16	0257011	Направляющее кольцо	2
17	0257012	Направляющее кольцо	2
18	0259105	Гайка	1
19	0242514	Регулировочная шайба комплект	1
20	0242515	Палец	1
21	0242516	Стопорное кольцо	1
22	0259106	Амортизирующий подшипник	1
23	0242517	Подшипник спхерикал	2
24	4045607	Стопорное кольцо	2
25	0259107	Трубка	1
26	0191911	Трубка	1
27	0259108	Трубка	1
28	0191913	Клапан в сборе	1
28A	0191917	Корпус клапан	1
28B	0191918	Клапан	1
28C	4094936	Пружина	1
28D	4094938	Направляющая пружины	2
28E	4094939	Пробка	1
28F	0242725	Болт с внутренним шестигранником	4
28G	A811045	Уплотнительное кольцо	1
29	4069900	Уплотнительное кольцо	4
30	0242726	Болт с внутренним шестигранником	12
31	4104495	Болт с внутренним шестигранником	4
32	0242729	Держатель	2
33	0259109	Держатель	1
34	0259110	Болт	4
35	0259111	Болт	3
36	0259112	Пружинная шайба	7
100	4173670	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH261 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
