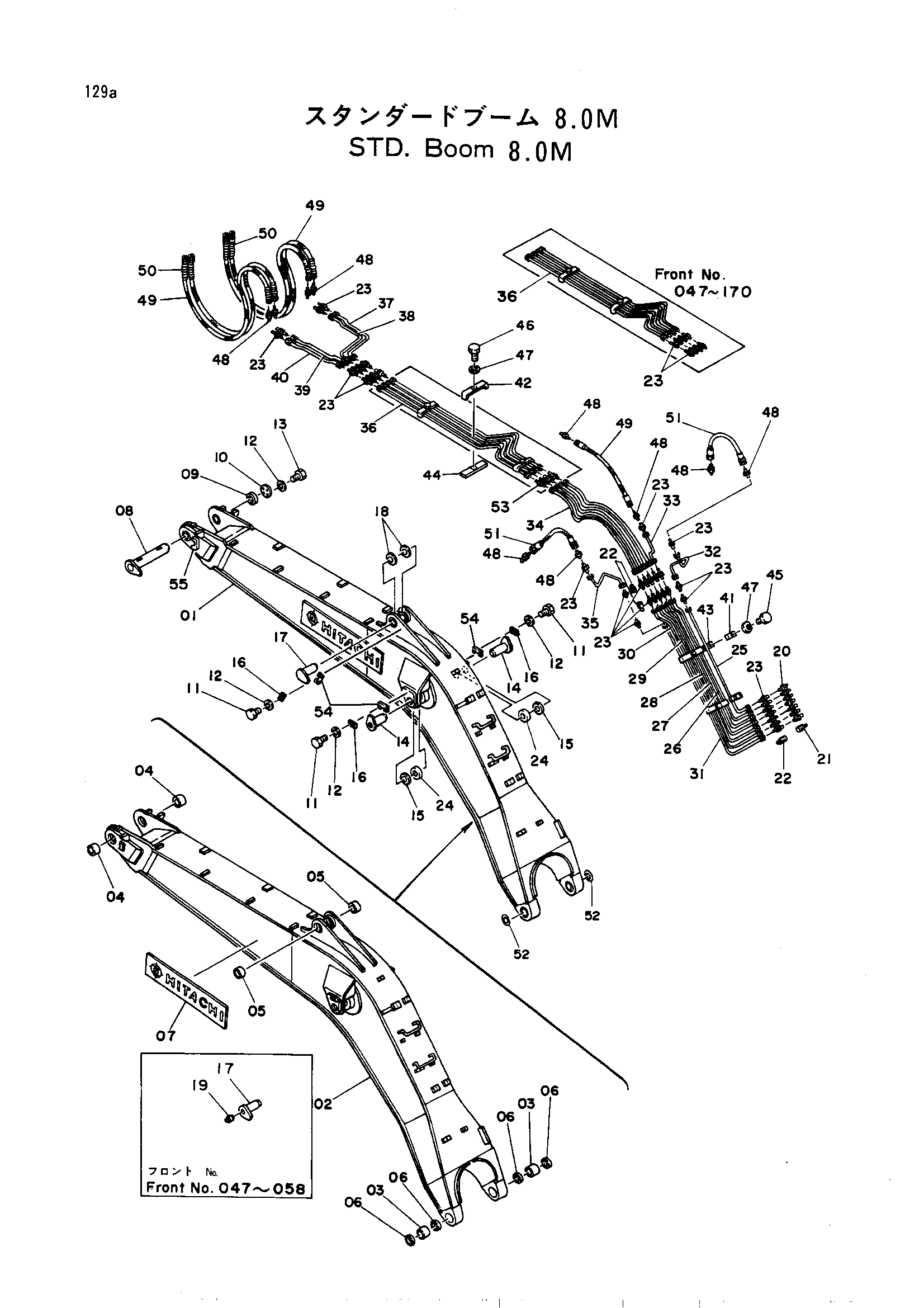

Стандарт стрела (8.0M) — HITACHI UH261

Заводская схема «Стандарт стрела (8.0M)» для HITACHI UH261. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	9041683	Стрела в сборе	1
02	5001141	Стрела	1
03	4106510 замена: 4161702	Втулка	2
03	4161702	Втулка	2
04	4107077	Втулка	2
05	4107075	Втулка	2
06	4143624	Пылезащитное уплотнение	4
07	4072622	Информационная табличка	2
08	8022039	Палец	1
09	4084011	Проставка	1
10	4123818	Ограничитель	1
11	M112045	Болт	6
12	A590920	Пружинная шайба	10
13	M112045	Болт	4
14	8021920	Палец	2
15	4123052	Проставка	2
16	4122729	Пластина	3
17	8026992 замена: 8029821	Палец	1
17	8029821	Палец	1
18	4048537	Шайба	2
19	94-2011	Пробка	1
20	J75481	Штуцер	7
21	J75281	Пробка	1
22	J75282	Пробка	3
23	4119986	Адаптер	36
23	4119986	Адаптер	44
24	4121413	Проставка	2
25	4123595	Трубка	1
26	4123596	Трубка	1
27	4123597	Трубка	1
28	4123598	Трубка	1
29	4123599	Трубка	1
30	4123600	Трубка	1
31	4123601	Трубка	1
32	4123604	Трубка	1
33	4123602	Трубка	1
34	4112709	Трубка	4
35	4123605	Трубка	1
36	4123606	Трубка	4
36	4215056	Трубка	4
37	4123690	Трубка	1
38	4123691	Трубка	1
39	4123692	Трубка	1
40	4123693	Трубка	1
41	4032160	Хомут	2
42	4032158	Хомут	5
42	4032158	Хомут	6
43	4032161	Резиновая прокладка	2
44	4032159	Резиновая прокладка	5
44	4032159	Резиновая прокладка	6
45	J901228	Болт	2
45	M111228	Болт	2
46	J901232	Болт	5
46	J901232	Болт	6
46	M111232	Болт	5
47	A590912	Пружинная шайба	7
47	A590912	Пружинная шайба	8
48	94-1301	Адаптер	10
49	4098901	Нейлоновый шланг	5
50	4053616	Защитный кожух	4
51	4512113	Шланг	2
52	4185489	Регулировочная шайба 2.3	2
53	4099282	Адаптер	4
54	4122728	Ограничитель	3
55	4133854	Ограничитель	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH261 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
