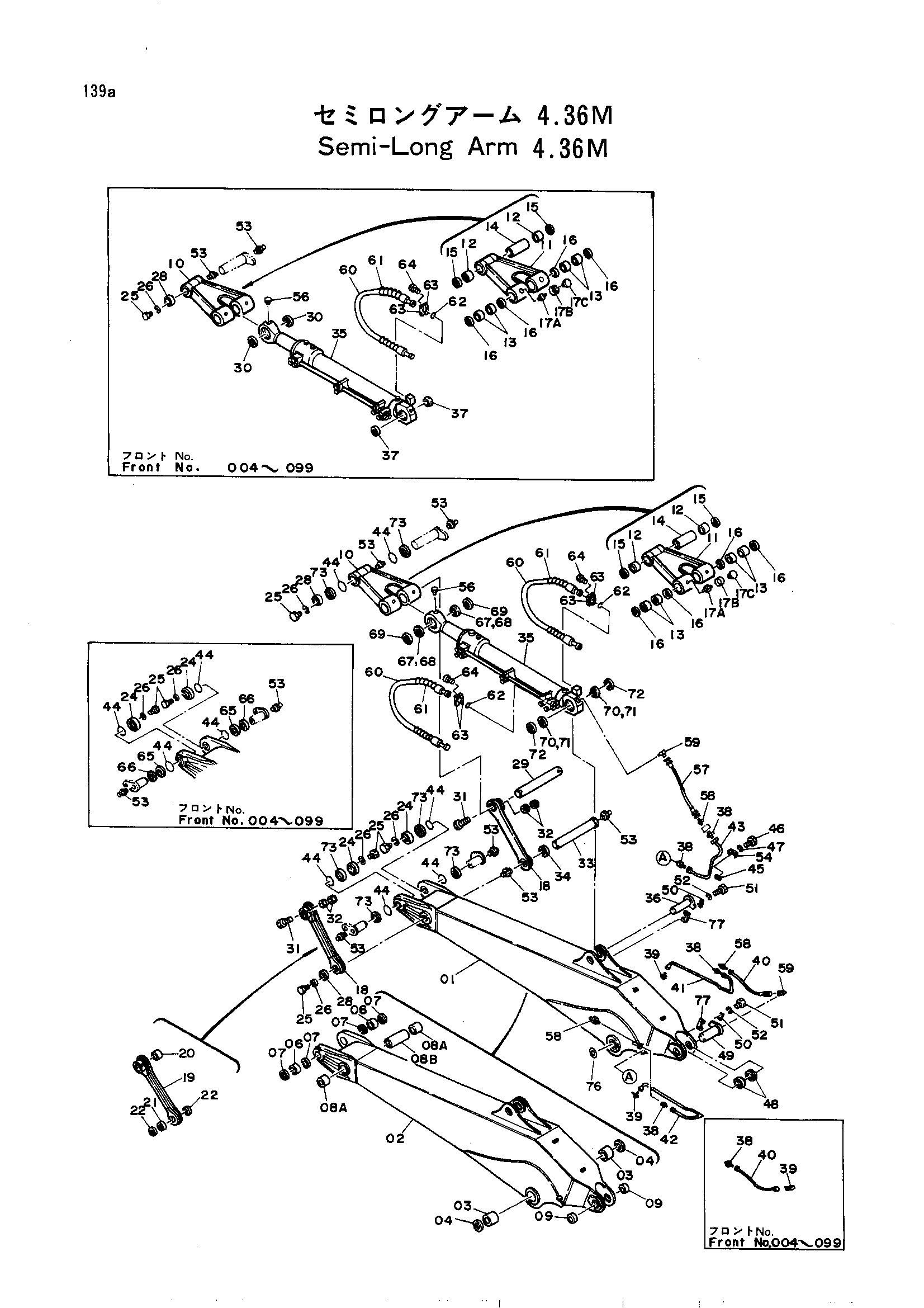

Полуудлинённый рукоять (4.36M) — HITACHI UH261

Заводская схема «Полуудлинённый рукоять (4.36M)» для HITACHI UH261. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	9046117	Рукоять в сборе	1
02	5001312	Рукоять	1
03	4107076 замена: 4161701	Втулка	2
03	4161701	Втулка	2
04	4103903	Пылезащитное уплотнение	2
06	4148855	Втулка	2
07	4171127	Пылезащитное уплотнение	4
08A	4139597	Втулка	2
08B	4139999	Проставка	1
09	4107075	Втулка	2
10	9041688	Тяга A в сборе	1
10	9051063	Тяга A в сборе	1
11	7009012	Тяга	1
11	7013228	Тяга	1
12	4139597	Втулка	2
12	4148826	Втулка	2
13	4098099	Втулка	4
14	4140000	Трубка	1
15	4143622	Пылезащитное уплотнение	2
16	4143624	Пылезащитное уплотнение	4
17A	J75481	Штуцер	2
17B	4130686	Втулка	2
17C	4105912	Колпачок	2
18	9051120	Тяга B в сборе	2
19	8018290	Тяга	1
20	4098099	Втулка	1
21	4149050	Втулка	1
22	4143622	Пылезащитное уплотнение	2
24	9712092	Ограничитель	2
25	M112045	Болт	12
26	A590920	Пружинная шайба	12
28	9712093	Ограничитель	2
29	4107012	Палец	1
30	4048537	Шайба	2
31	4094294 замена: 4167189	Болт	2
31	4094294 замена: M562016	Болт	2
32	M512016	Гайка	4
32	M562016	Гайка	4
33	3018635	Палец	1
34	4040930	Шайба	1
35	4105607 замена: 4160808	Гидроцилиндр ковша	1
35	4160808	Гидроцилиндр ковша	1
36	8022038	Палец	1
37	4041056	Шайба	2
38	4119986	Адаптер	4
38	4119986	Адаптер	5
39	4097666	Угловой штуцер	2
39	4097666	Угловой штуцер	3
40	4098899	Нейлоновый шланг	1
40	4135444 замена: 4098899	Трубка	1
40	4135444 замена: 94-1301	Трубка	1
40	4135444 замена: 94-1401	Трубка	1
41	3024558	Трубка	1
42	3024559	Трубка	1
43	3024560	Трубка	1
44	4102191	Уплотнительное кольцо	4
44	4102191	Уплотнительное кольцо	6
45	4032161	Резиновая прокладка	3
46	M111228	Болт	3
47	A590912	Пружинная шайба	3
48	4109488	Шайба	2
49	8018960 замена: 8030049	Палец	1
49	8030049	Палец	1
50	4122729	Пластина	2
51	M112045	Болт	4
52	A590920	Пружинная шайба	4
53	J75481	Штуцер	6
54	4032160	Хомут	3
56	4105912	Колпачок	1
57	4098901	Шланг	1
58	94-1301	Адаптер	5
58	94-1301	Адаптер	6
59	94-1401	Угловой штуцер	1
59	94-1401	Угловой штуцер	2
60	4107726 замена: 4200452	Шланг	2
60	4200452	Шланг (с защита)	2
61	4074027	Защита шланга	2
62	4508805	Уплотнительное кольцо	2
63	4089703	Разъёмный фланец	4
64	M341445	Болт с внутренним шестигранником	8
65	4139196	Регулировочная шайба1.0	2
66	4139197	Регулировочная шайба1.6	2
67	4123242	Шайба	2
68	4123879	Пылезащитное уплотнение	2
69	4136632	Пылезащитное уплотнение	2
70	4123243	Шайба	2
71	4123878	Пылезащитное уплотнение	2
72	4136633	Пылезащитное уплотнение	2
73	4148825	Кольцо	6
76	4185490	Регулировочная шайба 2.3	1
77	4122728	Ограничитель	2
